8

ПЕРЕВОД  НА  ДРУГОЙ  ТИП  ГАЗА

Замена  инжекторов  в  горелках  плоскости

готовки

 производится следующим образом:

-  снять  решетку  плоскости  готовки,  крышку  и

отделитель пламени горелки;

- торцевым ключом 7 мм вывернуть инжектор и

заменить его новым в соответствии с таблицей;

- собрать детали в обратном порядке.

Замена  инжекторов    горелки    духовки    и  регулировка  воздушного

зазора

  производится следующим образом:

- открыть дверь духовки;
- снять дно духовки;
- отвернуть винты крепления горелок;
- выдвинуть горелку на 80 - 100 мм, обеспечив доступ к инжекторам;
-в

  ывернуть  инжекторы  и  заменить  их  на  инжекторы  из  комплекта

принадлежностей;

- ослабить в основной горелке  винт крепления заслонки;
- передвинуть заслонку в положение

N

 (при переводе на природный газ) или

в положение

GPL

 (при переводе на сжиженный газ). В случае, если на горелке

отсутствует  маркировка

GPL

,  то  заслонку  необходимо  сдвинуть  на  14  мм  от

положения

N

 и зафиксировать её винтом в этом положении;

- установить горелку на место, закрепив ее винтами;
- установить на место дно духовки.

Регулировка “малого пламени” горелок плоскости готовки

 производит-

ся в следующей последовательности:

- установить  ручку  крана  соответствующей  горелки  в  положение  “малое

пламя”;

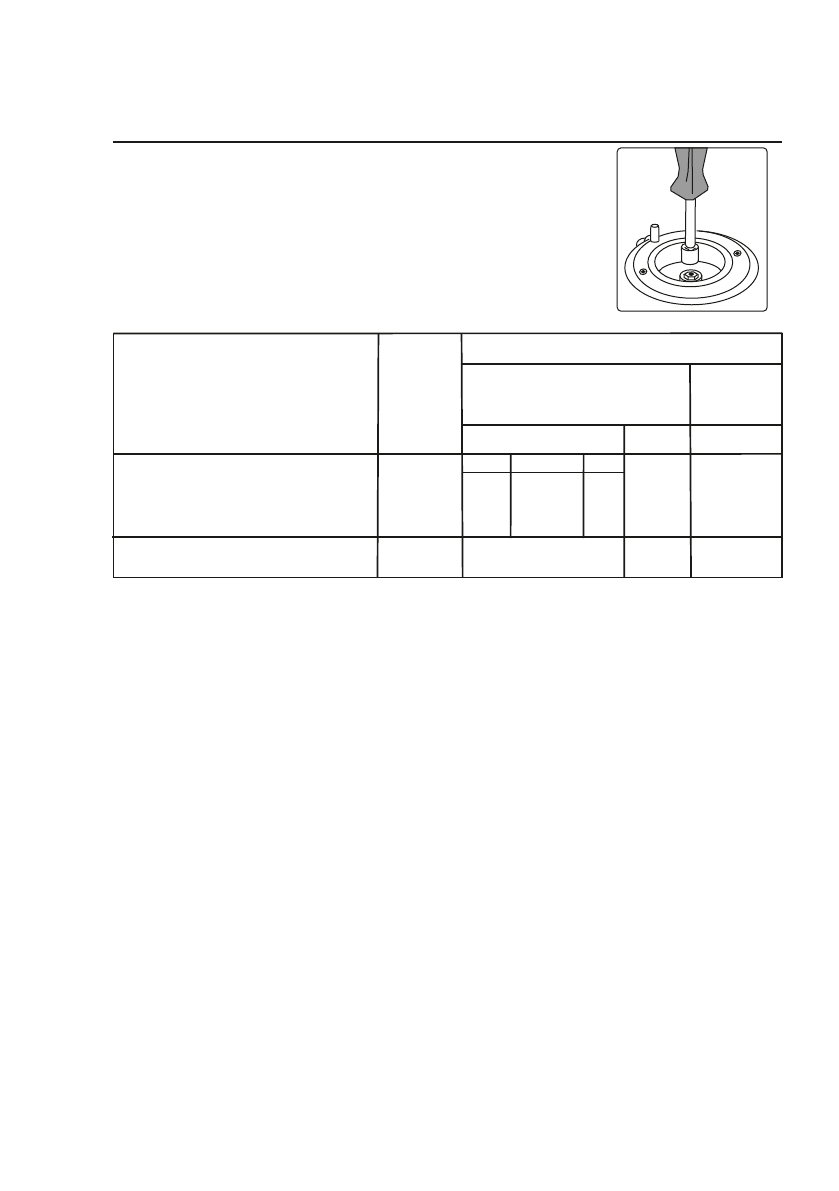

- снять ручку крана и вращать регулировочный винт, чтобы высота пламени

была порядка 4 мм. При этом пламя должно быть ровным и устойчивым;

Внимание!

 В случае  использования сжиженного газа регулировочный винт

должен быть завинчен до упора.

-  проверить,  чтобы  при  быстром  повороте  ручки  от  максимального  к

минимальному положению пламя не гасло.

332243.034-51

Тип

 горелки

Мощ-
ность

 горелки,

кВт

Диаметр  инжектора, мм

Горелки плоскости готовки:

- пониженной мощности (A);
- нормальной мощности (SR);
- повышенной мощности (R).
Горелка духовки                            2,5                     1,22/0,92        1,3      0  ,78/
                                                                                                                   0,75/0,68

1,0

1,7

5

3,0

0,54

/0

,

50

0,68
0,9

для природного

газа

для сжи-

женного

 газа

0,72
0,98
1,17

0,85
1,1
1,45

2000Па

1300Па

2900Па

0,77
0,97
1,29

“S

 2AE

” “D”

“S”

0,7

2

0,97
1,

3
