Руководство по эксплуатации MV GM 00 000 РЭ

21

19. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖбАМ

■ Перевод плиты с природного на сжиженный газ и наоборот и с одного давления на

другое производится заменой сопел горелок и винтов малого пламени (ВМП), для кра-

нов  с  регулируемым  ВМП  регулировкой  расхода  газа  и  осуществляется  персоналом

специализированных  организаций.  Установку  сопел  при  сборке  плиты  и  ее  ремонте

необходимо проводить в соответствии с таблицей 1 или 2.

Внимание!

!

  При  проведении  работ  необходимо  следить,  чтобы  резиновые  кольца

не получали повреждений, порезов, смятий и т.п.

■  Для  подачи  газа  от  кранов  к  горелкам  применяются  алюминиевые  трубки

∅

8х1,  с

оформленными  на  концах  воротниками  для  посадки  сопел  и  установке  их  в  газовые

краны.

■ Для уплотнения стыков соединений применяются кольца ГМг 2.07.

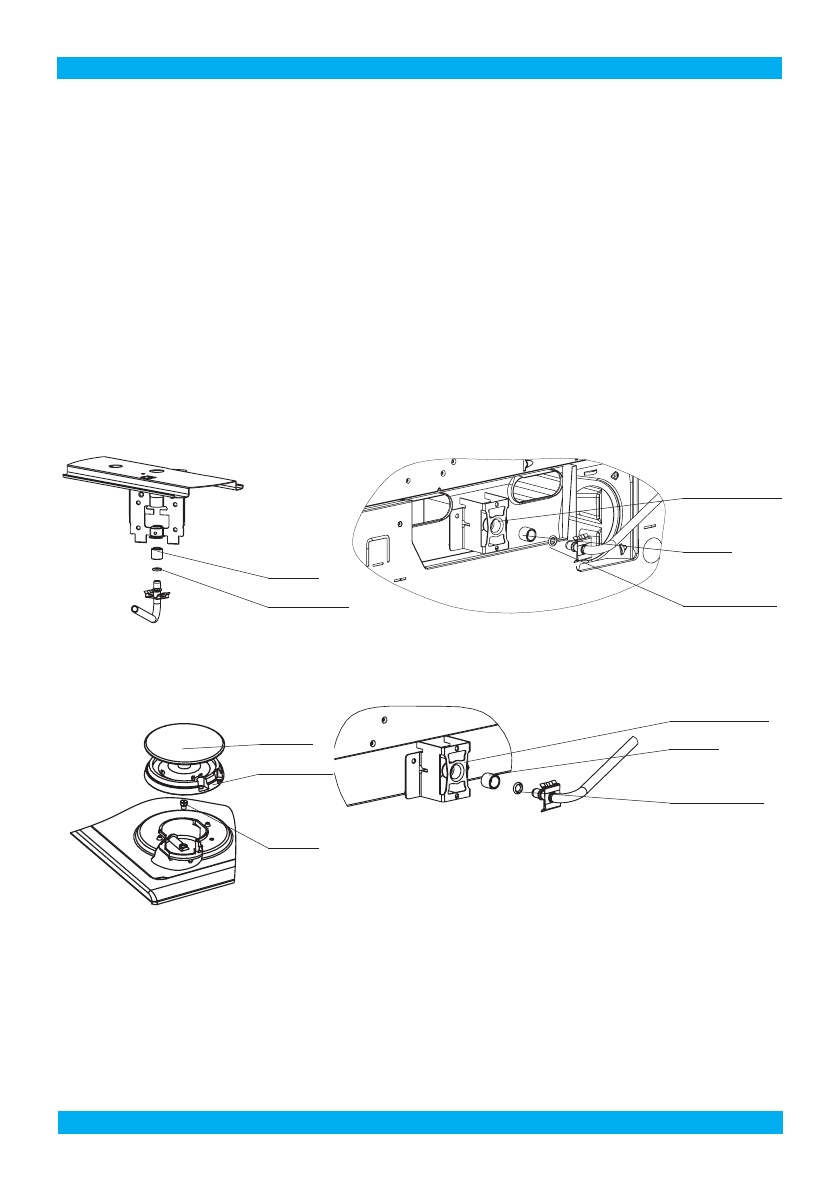

19.1. Проведение замены сопла при ремонте, а также при переводе на другой тип

газа (рис.13, 14, 15, 16)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2.

 При наличии в плите электрической части отключить плиту от электрической сети;

Для плит GM 4М41 001, GM 4М42 002, GM 4М42 008 (рис. 13):

РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖбАМ

рис. 13

Сопло

Уплотнитель-

ное кольцо

Замена сопла горелок стола для

плит GM 4М41 001, GM 4М42 002,

GM 4М42 008

рис. 15

Сопло

Уплотнительное

кольцо

Замена сопла

горелки гриля

Держатель сопла

рис. 16

Сопло

Уплотнительное

кольцо

Замена сопла

горелки пода

Держатель сопла

рис. 14

Сопло

Крышка

 горелки

Замена сопла

горелок стола

для плиты GM 3М41 018

Рассекатель

 горелки
