Руководство по эксплуатации ЕМ341 00 000 РЭ U

RU

3

■ Порядок установки:

1.

Определить место установки плиты и установить плиту.

2.

Провести  разметку  положения  отверстия  под  установку  дюбеля,  для  чего  от  угла  стола

плиты провести линии на расстоянии 20мм и 100мм согласно рисунку (рис.2) и отметить точку
их пересечения. Отодвинуть плиту.

3.

Просверлить отверстие в точке разметки под дюбель сверлом

Æ

8 мм глубиной 40-45мм.

4.

Забить в отверстие дюбель и ввернуь в него шуруп-полукольцо до упора.

5.

 Продеть через крайнее звено цепочки винт-саморез и отверткой завернуть его в отверстие

цапфы плиты.

6.

  Установить  плиту  на  рабочее  место  и  надеть  звено  цепочки  на  крюк  шурупа-полукольцо,

обеспечивая ее натяжение.

ВНИМАНИЕ! После установки плиты удалить с поверхности конфорки информаци-
онную наклейку. Запрещается включать конфорку при наличии на ней этикетки. Если
после  удаления  этикетки  на  конфорке  остался  клеевой  слой,  то  для  его  удаления
в  плитах  типа  ЕМ  необходимо  прогреть  конфорку  в  течении  5  мин.  без  посуды  на
максимальной  мощности  и  охладить  до  комнатной  температуры.  Остатки  сгорев-
шего  клея  убрать  салфеткой.  Для  плит  типа  ЕС  удалите  остатки  клеевого  слоя  со
стеклокерамической поверхности с помощью уайт-спирита.
!  После  установки  плиты  Вы  можете  удалить  со  стекла  дверцы  жарочного  шкафа
декоративные и информационные наклейки.

4. ПОДКЛЮЧЕНИЕ

■  Плита  должна  быть  подключена  только  персо налом  специализированных  организаций,
имеющих право установки и обслуживания электрических плит.
■  При  подключении  плиты  необходимо  убедиться,  что  характеристики  электрической  сети
соответствуют характеристикам, указанным на фирменной табличке плиты.
■ Необходимо проверить, могут ли предохранители или автоматические выключатели и провода
выдержать  ту  нагрузку,  которую  они  уже  несут,  и  дополнительную  от  вновь  устанавливаемой
плиты.
■  Электробезопасность  плиты  гарантирована  только  при  наличии  эффективного  заземления,
выполненного в соответствии с действующими стандартами по безопасности.

ПОМНИТЕ! Не рекомендуется использование переходников, сдвоенных и более ро-
зеток, удлинителей.

ПОМНИТЕ! После установки плиты на место обязательно проверьте положение шнура
питания. Он не должен раcполагаться рядом с нагревающимися частями плиты. Во
время работы плиты задняя стенка жарочного шкафа сильно нагревается, поэтому
располагайте шнур питания вне зоны нагрева.

ВНИМАНИЕ!  При  первоначальном  подключении  плиты  к  электросети  возможно
подсвечивание  сигнальной  лампочки  индикации  терморегулятора.  При  дальней-
шем  использовании  жарочного  шкафа  подсвечивание  сигнальной  лампочки  исче-
зает.

4.1. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

■  Плита  подключается  к  электросети  однофазного  переменного  тока  номинальным  напряжением
230 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте. Плита, поставленная на
рабочее место, не должна ее закрывать.
■ Если плита поставляется без шнура питания, то необходимо подобрать для него провод и штеп-
сельное  соединение  (вилка  -  розетка).  Провод  должен  быть  типа  Н05  RR-F3G  2.5  мм

2

или  Н05

VV  -  F3G  2.5  мм

2

по  международной  класси-

фикации, длиной не менее 1,5 м. Штепсельное
соединение должно быть рассчитано на ток не
менее 32 А.

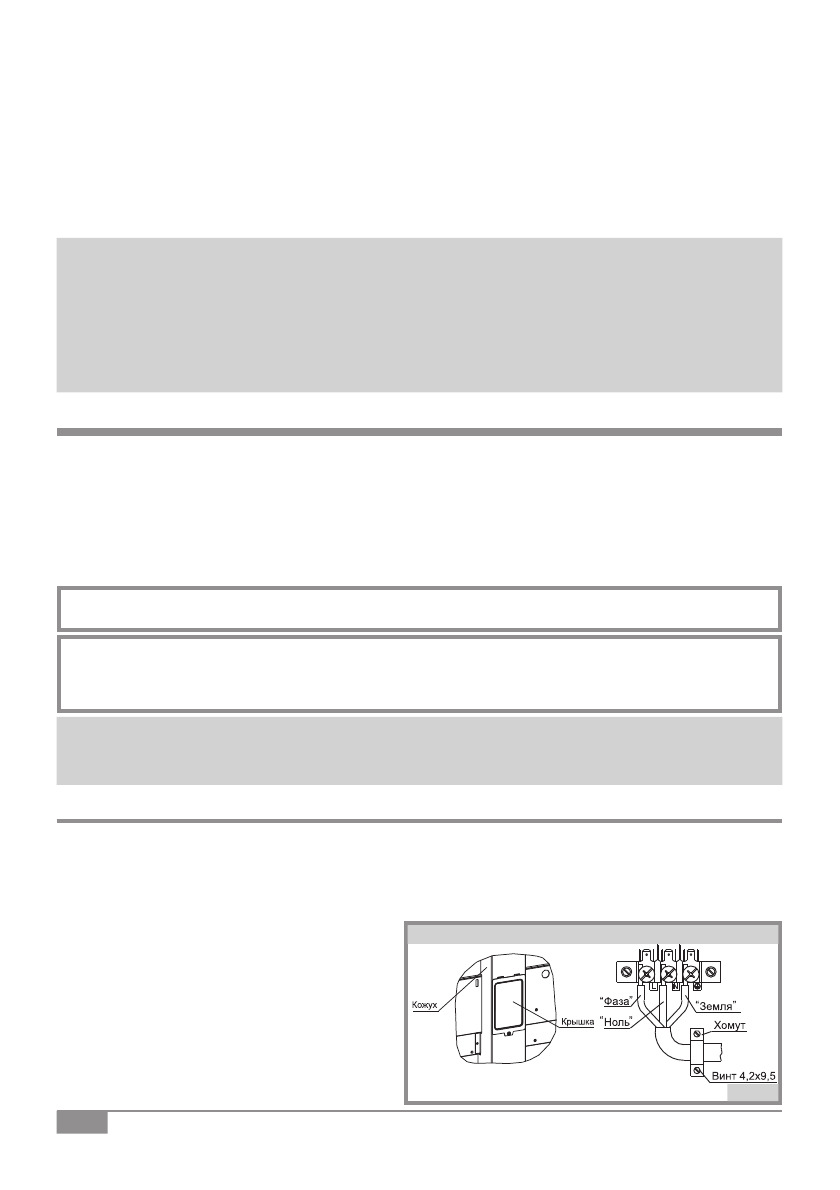

■ Подсоединение к трехполюсной сетевой ко-
лодке,  расположенной  в  кожухе,  производить
согласно схемы (рис.3):
Кабель должен быть надежно закреплен хомутом
внутри сетевой колодки, под хомут устанавлива-
ется резиновая втулка.
Кабель  должен  свободно  размещаться  между
плитой и стеной и проложен в стороне от венти-

!

!
!

!

рис. 3

Подсоединение шнура питания
