Для обеспечения личной безопасности всегда под
-
держивайте ограждение диска и дополнительное
ограждение в рабочем состоянии. Немедленно
устраняйте любые неисправности ограждения диска
и дополнительного ограждения. Проконтролируйте,
чтобы ограждение диска и дополнительное ограж
-
дение были опущены и чтобы нижний край дополни
-
тельного ограждения прилегал к основному столу,
пока заготовка не подана.
Если прозрачные детали загрязнены или если
опилки настолько прилипли к ним, что диск и/или
обрабатываемую деталь уже не видны, выньте
штекер станка из розетки и тщательно очистите
прозрачные части влажной тканью. Не используйте
растворители или очистители на основе бензина.
Они могут повредить детали. При обесцвечивании
прозрачных деталей со временем или под воздей
-
ствием ультрафиолетовых лучей вы можете полу
-
чить новые детали в сервисном центре Makita. НЕ
УДАЛЯЙТЕ И НЕ СНИМАЙТЕ ОГРАЖДЕНИЕ ДИСКА
И ДОПОЛНИТЕЛЬНОЕ ОГРАЖДЕНИЕ.

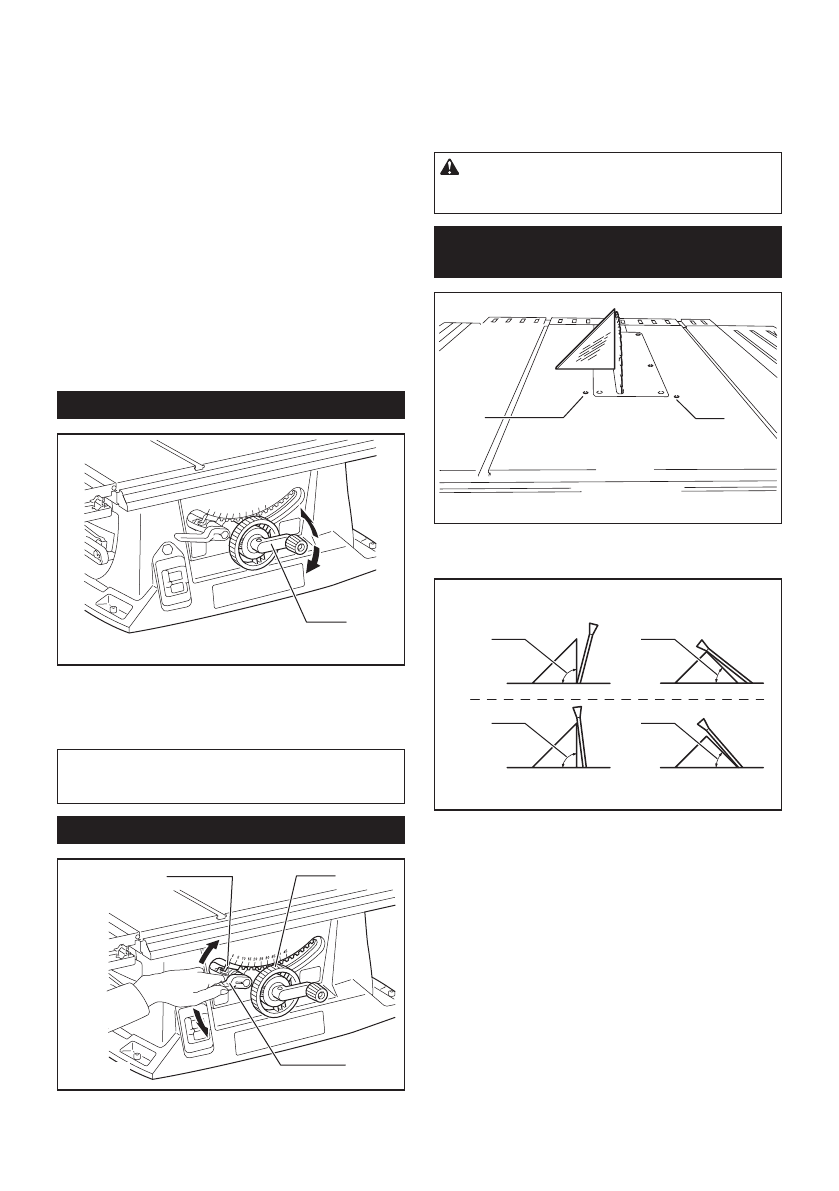

Регулировка глубины реза
1
►
1.
Рукоятка
Глубина реза регулируется поворотом ручки. Поверните
ручку по часовой стрелке, чтобы поднять пильный диск,
или против часовой стрелки, чтобы опустить его.
ПРИМЕЧАНИЕ:
При работе с тонкими матери
-
алами настраивайте станок на малую глубину
резки, чтобы разрез был чище.
Регулировка угла скоса
1
2
3
►
1.
Стопорный рычаг
2.
Стрелка-указатель
3.
Маховичок
Разблокируйте стопорный рычаг поворотом против
часовой стрелки и поворачивайте маховичок, пока
не будет достигнут нужный угол (0° – 45°). На угол
скоса указывает стрелка-указатель.
Когда нужный угол установлен, затяните стопорный
рычаг поворотом по часовой стрелке, чтобы зафик
-
сировать настройку.
ВНИМАНИЕ:
После регулировки угла
скоса убедитесь, что стопорный рычаг крепко
затянут.
Регулирование неподвижного
упора
1
2
►
1.
Регулировочный винт 90°
2.
Регулировочный
винт 45°
(A)
(B)
90°
90°
45°
45°
Станок оснащен неподвижными упорами под углом
90° и 45° к поверхности стола. Для проверки и
настройки неподвижных упоров действуйте следую
-
щим образом:
Поворачивая маховичок, сдвиньте его как можно
дальше. Установите треугольник на стол и про
-
верьте, расположен ли пильный диск под углом
90° или 45° к поверхности стола. Если пильный
диск расположен под углом, показанным на рис. A,
поворачивайте регулировочные винты по часовой
стрелке; если он расположен под углом, показанным
на рис. B, поворачивайте регулировочные винты
против часовой стрелки, чтобы настроить неподвиж
-
ные упоры.
Характеристики
