13

РУССКИЙ

ВНИМАНИЕ:

Следите за тем, чтобы на

поверхности фланца не было грязи или при

-

ставших материалов; они могут стать причи

-

ной проскальзывания пильного диска.

ВНИМАНИЕ:

Крепко удерживайте шести

-

гранную гайку ключом.

 Если ручка соскользнет,

ключ может сойти с шестигранной гайки и рука

может удариться об острые края пильного диска.

5.

  Установите пластину для пропилов на место и

закрепите винтами.

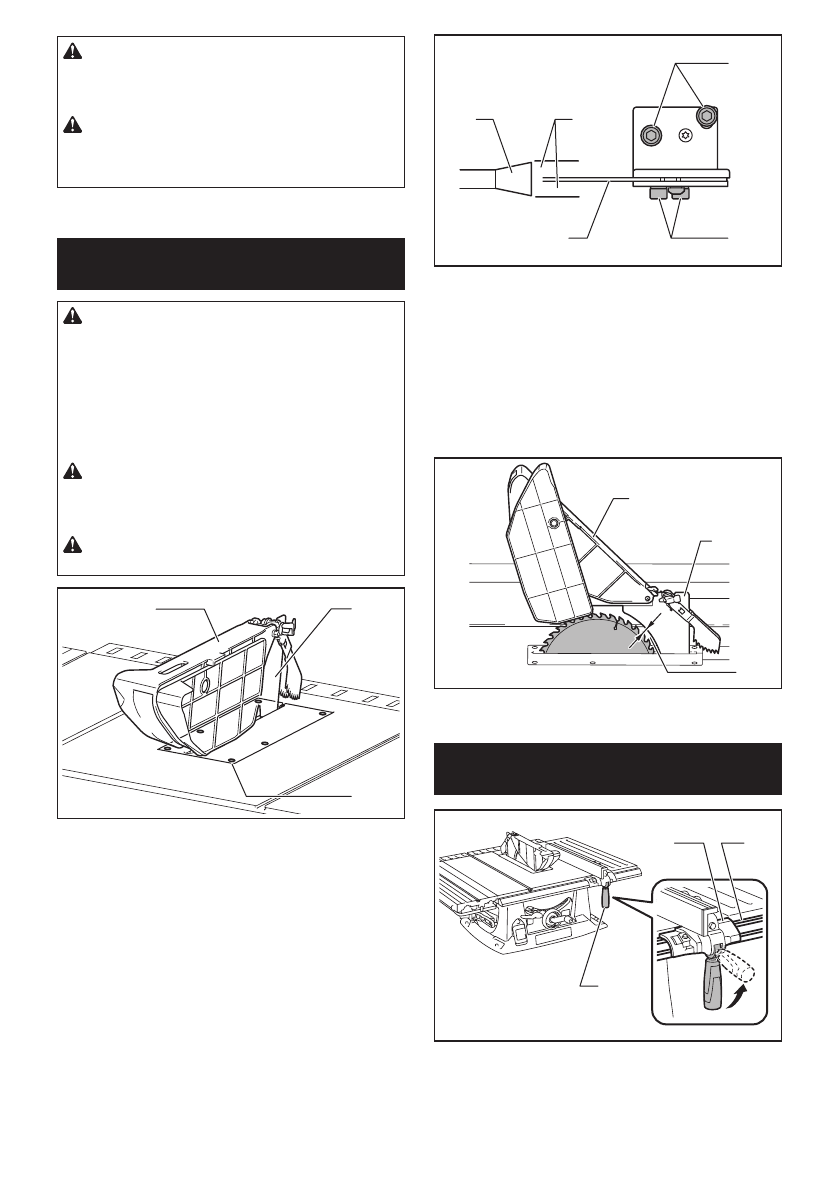

Регулировка расклинивающего

ножа

ВНИМАНИЕ:

Если пильный диск и рас

-

клинивающий нож не выровнены соответ

-

ствующим образом друг относительно друга,

во время работы может возникнуть опасное

защемление. Проследите за тем, чтобы они

были соответствующим образом выровнены

друг относительно друга.

 При использовании

станка с неправильно выровненным расклиниваю

-

щим ножом возможны серьезные травмы.

ВНИМАНИЕ:

ЗАПРЕЩЕНО выполнять

настройки во время работы станка. Прежде

чем выполнять настройки, отсоедините станок

от сети электропитания.

ВНИМАНИЕ:

Не снимайте расклиниваю

-

щий нож.

3

1

2

►

1.

 Ограждение диска

2.

 Расклинивающий нож

3.

 Винт (6 шт.)

Положение расклинивающего ножа отрегулировано

на заводе-изготовителе так, чтобы пильный диск и

расклинивающий нож находились на одной линии.

Тем не менее его необходимо отрегулировать, если

пильный диск и расклинивающий нож не находятся

на одной линии.

Ослабьте винты на пластине для пропилов и сни

-

мите ее с основного стола. Ослабьте болты с шести

-

гранными головками (B) и отрегулируйте прива

-

лочную поверхность ограждения диска (опору) так,

чтобы расклинивающий нож находился непосред

-

ственно позади пильного диска. Затяните шести

-

гранные болты (B), чтобы зафиксировать опору и

установить пластину для пропилов на место.

1

2

3

5

4

►

1.

 Пильный диск

2.

 Эти два зазора должны быть

одинаковыми.

3.

 Расклинивающий нож

4.

 Болты

с шестигранными головками (B)

5.

 Болты с

шестигранными головками (A)

Между расклинивающим ножом и зубьями диска должно

быть расстояние 4 – 5 мм. Ослабьте болты с шестигранными

головками (A), отрегулируйте расклинивающий нож и плотно

затяните болты с шестигранными головками (A). Закрепите

пластину для пропилов на столе винтом. Перед началом

резки убедитесь в плавности работы ограждения диска.

1

3

2

►

1.

 Расклинивающий нож

2.

 Ограждение диска

3.

 Зазор 4 мм – 5 мм

Установка и регулирование

направляющей планки

1

2

3

►

1.

 Рычаг

2.

 Держатель планки

3.

 Направляющий рельс

Установите направляющую планку таким образом, чтобы

держатель планки вошел в ближайший направляющий рельс.

Чтобы зафиксировать направляющий рельс, повер

-

ните рычаг на держателе планки до упора.
