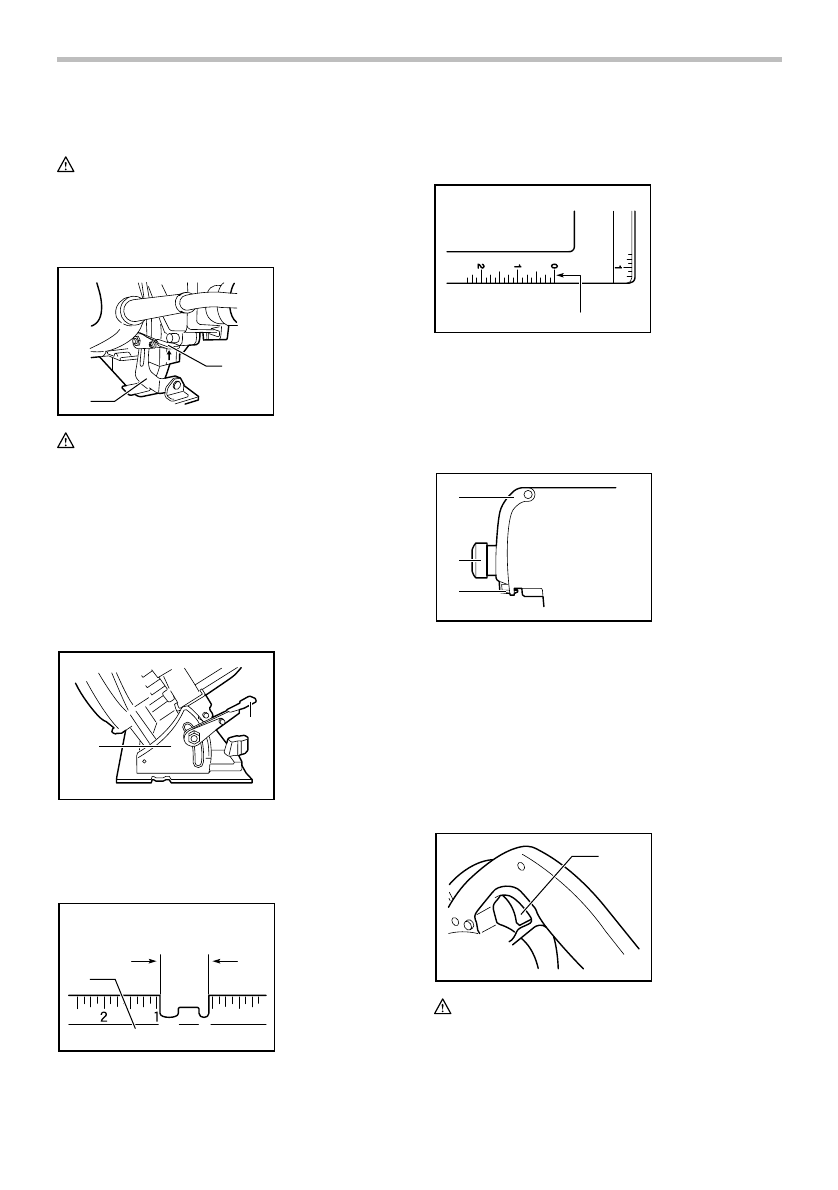

FUNCTIONAL DESCRIPTION

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before adjusting or checking function on
the tool.

Adjusting depth of cut

2

1

001345

CAUTION:

•

After adjusting the depth of cut, always tighten the
lever securely.

Loosen the lever on the depth guide and move the base
up or down. At the desired depth of cut, secure the base
by tightening the lever.
For cleaner, safer cuts, set cut depth so that no more
than one blade tooth projects below workpiece. Using
proper cut depth helps to reduce potential for dangerous
KICKBACKS which can cause personal injury.

Bevel cutting

1

2

001362

Loosen the lever on the bevel scale plate on the front of
the base. Set for the desired angle (0° - 45°) by tilting
accordingly, then tighten the lever securely.

Sighting

1

B

A

001380

For straight cuts, align the A position on the front of the
base with your cutting line. For 45° bevel cuts, align the

B position with it. The front of the base is graduated in
inches, and the right edge of the notch is at zero.

Graduation on right side of tool base

1

001390

The right side of the tool base is graduated in inches.
The "0" graduation indicates the position of the blade
edge when the depth of cut is set at the deepest position.
Use this graduation when performing plunge cuts
(pocket cutting).

Dust collection

1

2

3

001392

This tool is equipped with the dust box to collect dust
and cut chips. When the dust box is about two thirds full,
empty its contents. To do so, press the lever to unlock
the dust cap and open it. Tip the rear of the tool down to
empty the dust box.
Cleaner cutting operations can be performed by
connecting this tool to Makita vacuum cleaner. Remove
the rubber cap from the dust cap and connect the
vacuum cleaner hose to the dust cap.

Switch action

1

001401

CAUTION:

•

Before plugging in the tool, always check to see
that the switch trigger actuates properly and
returns to the "OFF" position when released.

1. Switch trigger

1. Dust cap
2. Rubber cap
3. Lever

1. Position of blade

edge when
depth of cut is
set at the
deepest position

1. Base

1. Bevel scale

plate

2. Lever

1. Depth guide
2. Lever
