98

 | Česky

1 609 92A 3BP | (31.8.16)

Bosch Power Tools

– Nasaďte upínací přírubu

19

 a našroubujte upínací šroub

18

 ve směru otáčení



. Dbejte na správnou polohu na-

montování unášecí příruby

21

 a upínací příruby

19

.

– Stlačte aretační tlačítko vřetene

3

 a podržte jej stlačené.

– Klíčem na vnitřní šestihrany

17

 pevně utáhněte upínací

šroub

18

 ve směru otáčení



. Utahovací moment má činit

6 – 9 Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.

Montáž přídavné rukojeti (viz obr. B)

Upevněte držák přídavné rukojeti

24

pomocí zajišťovacího

šroubu

25

 k ochrannému krytu

14

.

Přišroubujte přídavnou rukojeť

23

 k držáku přídavné rukojeti

24

.

Odsávání prachu/třísek



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.



Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné od-

sávání prachu.

– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou

filtru P2.

Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.



Vyvarujte se usazenin prachu na pracovišti.

Prach se

může lehce vznítit.

Montáž odsávacího adaptéru (viz obr. C)

Nastrčte odsávací adaptér

26

 na výfuk třísek

13

 až zaskočí.

Navíc zajistěte odsávací adaptér

26

 pomocí šroubu

27

.

Na odsávací adaptér

26

 lze připojit odsávací hadici s průmě-

rem 35 mm.



Odsávací adaptér nesmí být namontován bez připoje-
ného externího odsávání.

Jinak se může odsávací kanál

ucpat.



Na odsávací adaptér nesmí být připojen žádný pracho-
vý sáček.

Jinak se může odsávací systém ucpat.

Pro zaručení optimálního odsávání se musí odsávací adaptér

26

 pravidelně čistit.

Externí odsávání

Odsávací hadici  spojte s vysavačem (příslušenství). Přehled
přípojek na různé vysavače naleznete na konci tohoto návodu.

Elektronářadí lze připojit přímo do zásuvky víceúčelového vy-
savače Bosch s dálkovým spínáním. Ten se při zapnutí elek-
tronářadí automaticky nastartuje.

Vysavač musí být vhodný pro opracovávaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.

Provoz

Druhy provozu



Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.

Nastavení hloubky řezu (viz obr. D)



Přizpůsobte hloubku řezu tloušťce obrobku.

Pod obrob-

kem by měla být viditelná necelá výška zubu.

Povolte upínací páčku

28

. Pro menší hloubku řezu odtáhněte

pilu od základové desky

11

, pro větší hloubku řezu zatlačte pi-

lu k základové desce

11

. Nastavte požadovaný rozměr na

stupnici hloubky řezu. Upínací páčku

28

 opět utáhněte.

Pokud byste nemohli po povolení upínací páčky

28

 úplně pře-

stavit hloubku řezu, vytáhněte upínací páčku

28

 od pily pryč a

natočte ji dolů. Upínací páčku

28

 opět uvolněte. Tento proces

opakujte, až je požadovaná hloubka řezu nastavitelná.

Pokud byste nemohli po utažení upínací páčky

28

 dostatečně

zafixovat hloubku řezu, vytáhněte upínací páčku

28

 od pily

pryč a natočte ji nahoru. Upínací páčku

28

 opět uvolněte. Ten-

to proces opakujte, až je hloubka řezu zafixovaná.

Nastavení šikmých úhlů

Uvolněte křídlový šroub

5

. Otočte pilu na bok. Požadovanou

míru nastavte na stupnici

4

. Křídlový šroub

5

 opět pevně utáh-

něte.

Upozornění:

U skloněných řezů je hloubka řezu menší než

zobrazená hodnota na stupnici hloubky řezu

29

.

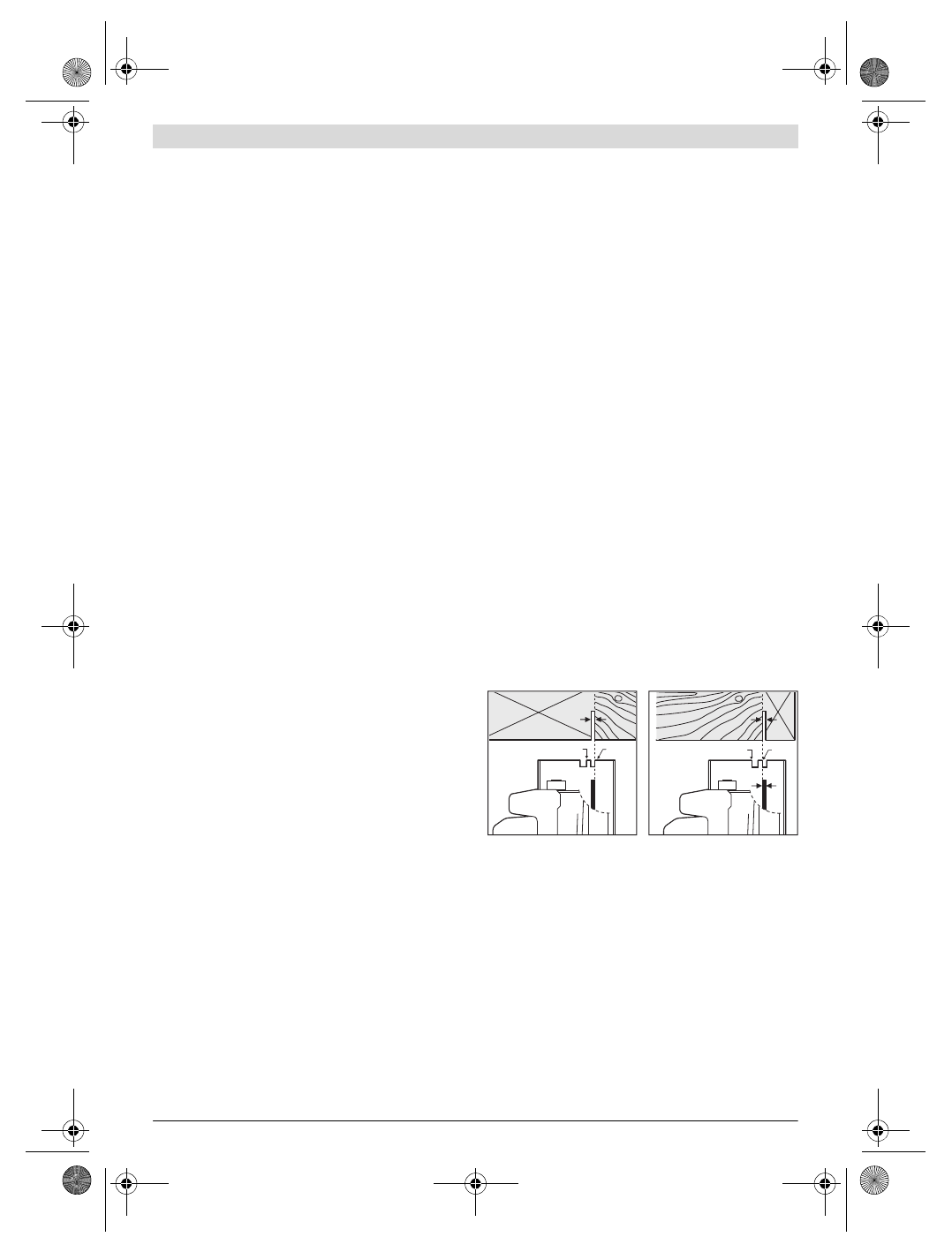

Označení řezu

Označení řezu 0 °

8

 ukazuje polohu pilového kotouče při pra-

voúhlém řezu. Označení řezu 45 °

7

 ukazuje polohu pilového

kotouče při řezu pod sklonem 45 °.

Pro rozměrově přesný řez nasaďte kotoučovou pilu na obro-
bek tak, jak je ukázáno na obrázku. Nejlépe proveďte jeden
zkušební řez.

Uvedení do provozu



Dbejte síťového napětí! Napětí zdroje proudu musí sou-
hlasit s údaji na typovém štítku elektronářadí. Elektro-
nářadí označené 230 V smí být provozováno i na 220 V.

Zapnutí – vypnutí
(3 601 FA9 00.)

Pro

uvedení do provozu

 stlačte

nejprve

 blokování zapnutí

2

a

následně

 stlačte spínač

1

 a podržte jej stlačený.

0

45

0

45
