– Затяните шестигранным ключом

17

 зажимной винт

18

в направлении



. Момент затяжки должен составлять

6 – 9 Нм, что отвечает завертыванию рукой плюс ¼ обо-
рот.

Установка дополнительной рукоятки
(см. рис. В)

Закрепите крепление для дополнительной рукоятки

24

крепежным винтом

25

 на защитном кожухе

14

.

Туго прикрутите дополнительную рукоятку

23

 к крепле-

нию дополнительной рукоятки

24

.

Отсос пыли и стружки



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.



Пыль некоторых материалов, как напр., красок с
содержанием свинца, некоторых сортов древесины,
минералов и металлов, может быть вредной для здоро-
вья. Прикосновение к пыли и попадание пыли в дыха-
тельные пути может вызвать аллергические реакции
и/или заболевания дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука, считают-
ся канцерогенными, особенно совместно с присадка-
ми для обработки древесины (хромат, средство для за-
щиты древесины). Материал с содержанием асбеста
разрешается обрабатывать только специалистам.
– По возможности используйте пригодный для мате-

риала пылеотсос.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респираторной ма-

ской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране предписа-
ния для обрабатываемых материалов.



Избегайте скопления пыли на рабочем месте.

Пыль

может легко воспламеняться.

Установка адаптера отсасывания (см. рис. С)

Насадите адаптер отсасывания

26

 на вывод стружки

13

 до

фиксирования. Дополнительно предохраните адаптер от-
сасывания

26

 винтом

27

.

К адаптеру отсасывания

26

 можно присоединить шланг

отсасывания с диаметром в 35 мм.



Не допускается установка адаптера отсасывания
без подключенного устройства отсасывания.

Иначе

может быть забит отсасывающий канал.



Не разрешается надевать пылесборный мешок на
адаптер отсасывания.

Поскольку в результате может

забиться система отсоса.

Для обеспечения оптимального отсоса необходимо регу-
лярно очищать адаптер отсасывания

26

.

Внешняя система пылеотсоса

Соедините шланг отсасывания  с пылесосом (принадлеж-
ности). Обзор возможностей присоединения к различным
пылесосам Вы найдете в конце настоящего руководства.

Электроинструмент может быть подключен прямо к штеп-
сельной розетке универсального пылесоса фирмы Bosch

с устройством дистанционного пуска. Пылесос автомати-
чески запускается при включении электроинструмента.

Пылесос должен быть пригоден для обрабатываемого ма-
териала.

Применяйте специальный пылесос для отсасывания осо-
бо вредных для здоровья видов пыли  –  возбудителей ра-
ка или сухой пыли.

Работа с инструментом

Режимы работы



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Регулировка глубины пропила (см. рис. D)



Глубина резания должна соответствовать толщине
детали.

Пильный диск не должен выступать за обраба-

тываемую заготовку более чем на высоту зуба.

Отпустите зажимной рычаг

28

. Для небольшой глубины

пропила оттяните пилу от опорной плиты

11

, для большей

глубины –  прижмите пилу к опорной плите

11

. Установите

желаемый размер по шкале глубины пропила. Крепко за-
тяните зажимной рычаг

28

.

Если после отпуска зажимного рычага

28

 Вам не удастся

полностью установить глубину реза, то оттяните зажимной
рычаг

28

 от пилы и поверните его вниз. Отпустите зажим-

ной рычаг

28

. Повторяйте эту операцию пока Вы не уста-

новите желаемую глубину пропила.
Если после затягивания зажимного рычага

28

 Вы не смо-

жете достаточно зафиксировать глубину реза, то оттяните
зажимной рычаг

28

 от пилы и поверните его наверх. Отпу-

стите зажимной рычаг

28

. Повторяйте эту операцию пока

Вы не зафиксируете глубину пропила.

Настройка угла распила

Отпустите барашковый винт

5

. Поверните пилу в сторону.

Установите желаемый размер по шкале

4

. Крепко затяни-

те барашковый винт

5

.

Указание:

Глубина пропила под углом меньше, чем пока-

зываемое значение на шкале глубины пропила

29

.

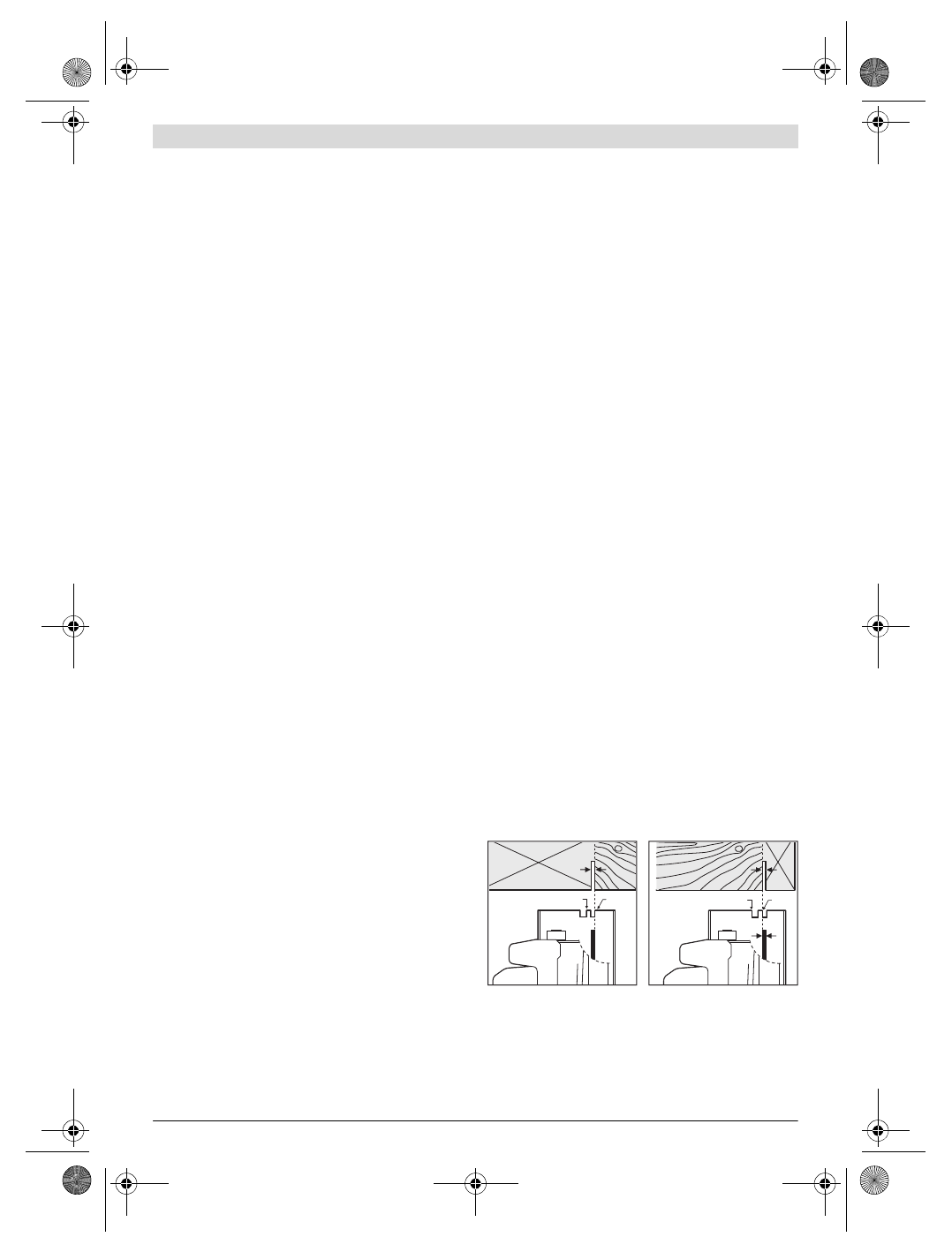

Метки угла пропила

Метка угла пропила 0°

8

 показывает положение пильного

диска при распиле под прямым углом. Метка угла пропила
45°

7

 показывает положение пильного диска при распиле

под углом 45°.

0

45

0

45
