 Hrvatski |

171

Bosch Power Tools

1 609 92A 3BP | (31.8.16)

Vanjsko usisavanje

Spojite usisno crijevo  sa usisavačem prašine (pribor). Pre-
gled priključaka na različite usisavače možete naći na kraju
ovih uputa.

Električni alat može se izravno priključiti na utičnicu Bosch
univerzalnog usisavača sa napravom za daljinsko pokretanje.
On se automatski starta kod uključivanja električnog alata.

Usisavač mora biti prikladan za obrađivani materijal.

Kod usisavanja suhe prašine ili prašine koja je posebno opa-
sna za zdravlje, treba koristiti specijalni usisavač.

Rad

Načini rada



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Namještanje dubine rezanja (vidjeti sliku D)



Prilagodite dubinu rezanja debljini izratka.

Ispod izratka

treba biti vidljiva manje od jedna puna visina zupca.

Otpustite steznu polugu

28

. Za manje dubine rezanja povlači-

te pilu dalje od temeljne ploče

11

, a za veće dubine rezanja

pritišćite pilu prema temljenoj ploči

11

. Namjestite željenu

mjeru na skali dubine rezanja. Ponovno stegnite steznu polu-
gu

28

.

Ako se nakon otpuštanja stezne poluge

28

 dubina rezanja ne

može potpuno regulirati, odmaknite steznu polugu

28

 od pile

i zakrenite je prema dolje. Ponovno otpustite steznu polugu

28

. Ponovite ovaj postupak sve do podešavanja tražene dubi-

ne rezanja.

Ako se nakon čvrstog stezanja stezne poluge

28

 dubina reza-

nja ne može dovoljno fiksirati, odmaknite steznu polugu

28

 od

pile i zakrenite je prema gore. Ponovno otpustite steznu polu-
gu

28

. Ponovite ovaj postupak sve dok dubina rezanja ne bu-

de fiksirana.

Namještanje kuta kosog rezanja

Otpustite leptirasti vijak

5

. Zakrenite pilu bočno. Namjestite

željenu mjeru na skali

4

. Ponovno stegnite leptirasti vijak

5

.

Napomena:

Kod kosog rezanja je dubina rezanja manja od

prikazane vrijednosti na skali dubine rezanja

29

.

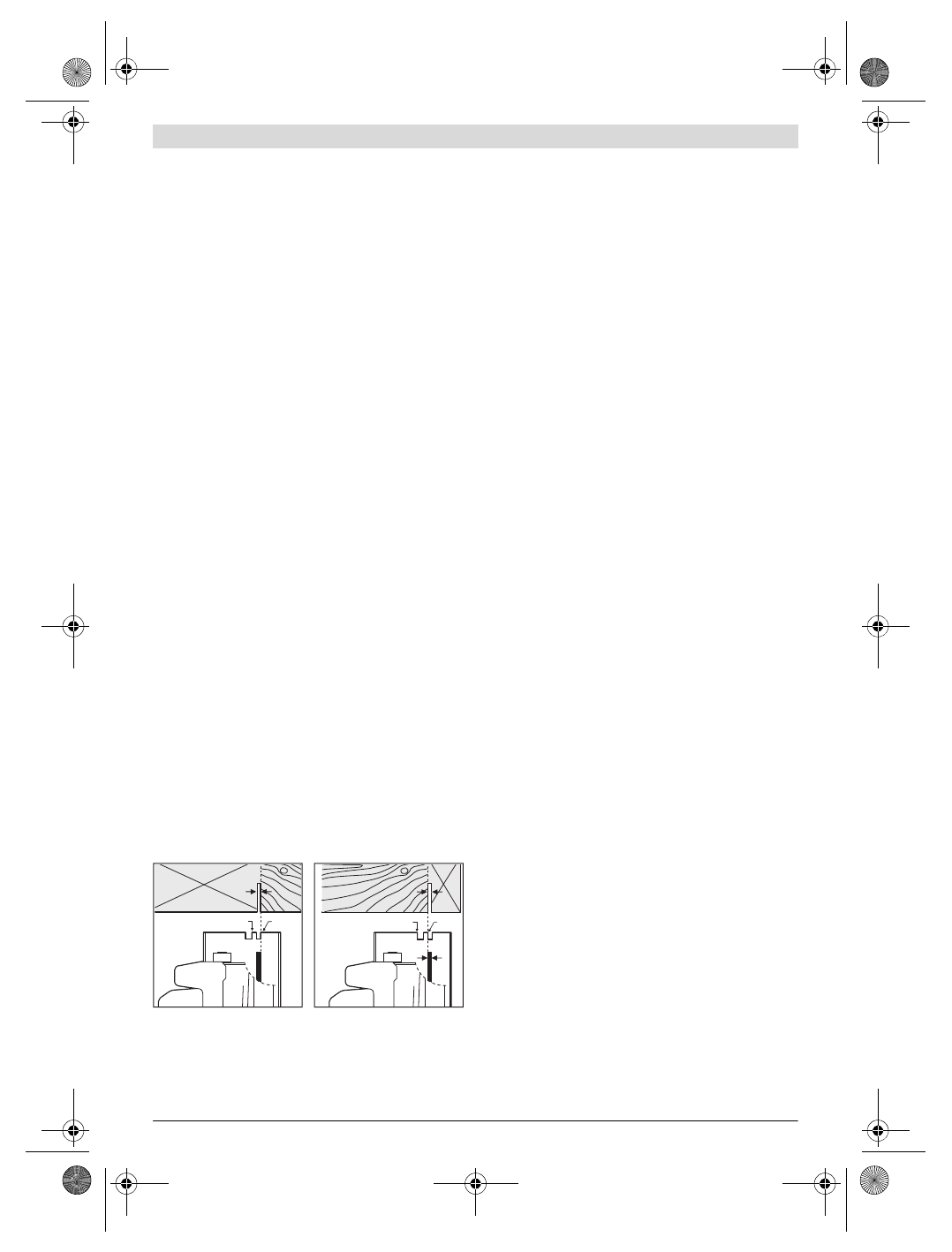

Oznake rezanja

Oznaka rezanja 0 °

8

 pokazuje položaj lista pile kod rezanja

pod pravim kutom. Oznaka rezanja 45 °

7

 pokazuje položaj li-

sta pile kod 45 °-reza.

Za točno rezanje kružnu pilu postavite na izradak kako je pri-
kazano. Najbolje je da provedete probni rez.

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Uključivanje/isključivanje
(3 601 FA9 00.)

Za

puštanje u rad

 električnog alata pritisnite

najprije

 zapor

uključivanja

2

 i

nakon toga

 pritisnite prekidač za uključiva-

nje/isključivanje

1

 i držite ga pritisnutog.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

1

.

Napomena:

Iz razloga sigurnosti se prekidač za uključiva-

nje/isključivanje

1

 ne može utvrditi, nego tijekom rada mora

stalno ostati pritisnut.

Uključivanje/isključivanje
(3 601 FA9 0K. / 3 601 FA9 0L.)

Za

puštanje u rad

 električnog alata pritisnite prekidač za

uključivanje/isključivanje

1

 i držite ga pritisnutim.

Za

utvrđivanje

 pritisnutog prekidača za uključivanje/isključi-

vanje

1

 pritisnite zapornu tipku

2

.

Za

isključivanje

 električnog alata otpustite prekidač za uklju-

čivanje/isključivanje

1

, odnosno ako je utvrđen sa zapornom

tipkom

2

, kratko pritisnite prekidač za uključivanje/isključiva-

nje

1

 i nakon toga otpustite.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Upute za rad



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Zaštitite list pile od udara i udaraca.

Električni alat vodite jednoličnim gibanjem i sa manjim po-
smakom u smjeru rezanja. Preveliki posmak znatno skraćuje
vijek trajanja radnog alata i može oštetiti električni alat.

Učinak piljenja i kvaliteta reza uglavnom ovise od stanja i obli-
ka zubaca lista pile. Zbog toga koristite samo oštre listove pile
i koji su prikladni za obrađivani materijal.

Piljenje drva

Pravilan izbor lista pile ravna se prema vrsti drva, kvaliteti dr-
va i prema tome da li se radi o uzdužnom i poprečnom rezanju.

Kod uzdužnog rezanja smreke nastaje dugačka strugotina spi-
ralnog oblika.

Prašina od bukve i hrasta posebno je štetna za zdravlje, te
zbog toga radite samo sa usisavanjem prašine.

Piljenje sa graničnikom paralelnosti (vidjeti sliku E)

Graničnik paralelnosti

9

 omogućava točno rezanje uzduž ruba

izratka, odnosno rezanje traka jednakih mjera.

Otpustite leptirasti vijak

6

 i pomaknite skalu graničnika para-

lelnosti

9

, vođenjem u temeljnoj ploči

11

. Namjestite željenu

širinu rezanja kao vrijednost skale, na odgovarajućim oznaka-
ma rezanja

8

 odnosno

7

, vidjeti poglavlje »Oznake rezanja«.

Ponovno stegnite leptirasti vijak

6

.

0

45

0

45
