42

 | Português

1 609 92A 3Z2 | (16.6.17)

Bosch Power Tools

na de corte) e a seta do sentido de rotação na capa de pro-
teção pendular

7

 devem coincidir.

– Colocar o flange de aperto

21

 e atarraxar o parafuso de

aperto

22

 no sentido



. Observar a posição de montagem

correta do flange de admissão

19

 e do flange de aperto

21

.

– Premir a tecla de bloqueio do veio

14

 e mantê-la premida.

– Apertar o parafuso de aperto

16

 com a chave para parafu-

sos sextavados internos

22

 no sentido



. O binário de

aperto deve ter 6 – 9 Nm, o que corresponde a apertado
com a mão e mais ¼ de volta ou 3 traços adicionais da mar-
cação

23

 da cobertura de proteção

4

.

Aspiração de pó/de aparas



Retirar o acumulador antes de todos os trabalhos na
ferramenta elétrica.



Pós de materiais como por exemplo, tintas que contém
chumbo, alguns tipos de madeira, minerais e metais, po-
dem ser nocivos à saúde. O contacto ou a inalação dos pós
pode provocar reações alérgicas e/ou doenças nas vias
respiratórias do utilizador ou das pessoas que se encon-
trem por perto.
Certos pós, como por exemplo pó de carvalho e faia são
considerados como sendo cancerígenos, especialmente
quando juntos com substâncias para o tratamento de ma-
deiras (cromato, preservadores de madeira). Material que
contém asbesto só deve ser processado por pessoal espe-
cializado.
– Para alcançar uma aspiração de pó otimizada, deverá

usar o aspirador GAS 25/GAS 50/GAS 50 M para ma-
deira ou GAS 50 MS para madeira e/ou pó de minerais
junto com a ferramenta elétrica.

– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de proteção respira-

tória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados,
vigentes no seu país.

Montar o adaptador de aspiração (veja figura B)

Fixar o adaptador de aspiração

26

 com o parafuso de fixação

25

 na placa de base

6

.

É possível fixar, ao adaptador de aspirador

26

, uma manguei-

ra de aspiração com um diâmetro de 35 mm.



O adaptador de aspiração não deve ser montado sem
que haja uma aspiração externa conectada.

Caso con-

trário o canal de aspiração pode ser obstruído.



Sacos de pó não devem ser conectados ao adaptador de
aspiração.

Caso contrário, o sistema de aspiração pode

ser obstruído.

Para assegurar uma aspiração otimizada, é necessário que o
adaptador de aspiração

26

 seja limpo em intervalos regula-

res.

Aspiração externa

Conectar a mangueira de aspiração

27

 a um aspirador de pó

(acessório). Uma vista geral sobre a conexão a diversos aspi-
radores de pó encontram-se no final desta instrução de servi-
ço.

O aspirador de pó deve ser apropriado para o material a ser
trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extre-
mamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Tipos de funcionamento



Retirar o acumulador antes de todos os trabalhos na
ferramenta elétrica.

Ajustar a profundidade de corte (veja figura C)



Adaptar a profundidade de corte à espessura da peça a
ser trabalhada.

Deveria estar visível, menos do que uma

completa altura de dente por debaixo da peça a ser traba-
lhada.

Soltar a alavanca de aperto

29

. Para uma menor profundida-

de de corte, deverá puxar a lâmina de serra da placa de base

6

, para maiores profundidades de corte, deverá premir a lâ-

mina de serra na direção da placa de base

6

. Ajustar a medida

desejada na escala de profundidade de corte. Reapertar a ala-
vanca de aperto

29

.

A força de aperto da alavanca de aperto

29

 pode ser reajusta-

da. Para tal, deverá desatarraxar a alavanca de aperto

29

,

deslocá-la no mínimo 30 ° no sentido contrário dos ponteiros
do relógio, e fixá-la.

Ajustar ao ângulo de chanfradura

É recomendável colocar a ferramenta elétrica sobre o lado da
frente da cobertura de proteção

4

.

Soltar o parafuso de orelhas

11

. Deslocar lateralmente a lâmi-

na de serra. Ajustar a medida desejada na escala

13

. Reaper-

tar a porca de orelhas

11

.

Nota:

Em cortes de meia-esquadria, a profundidade de corte

é menor do que o valor indicado na escala de profundidade de
corte

28

.

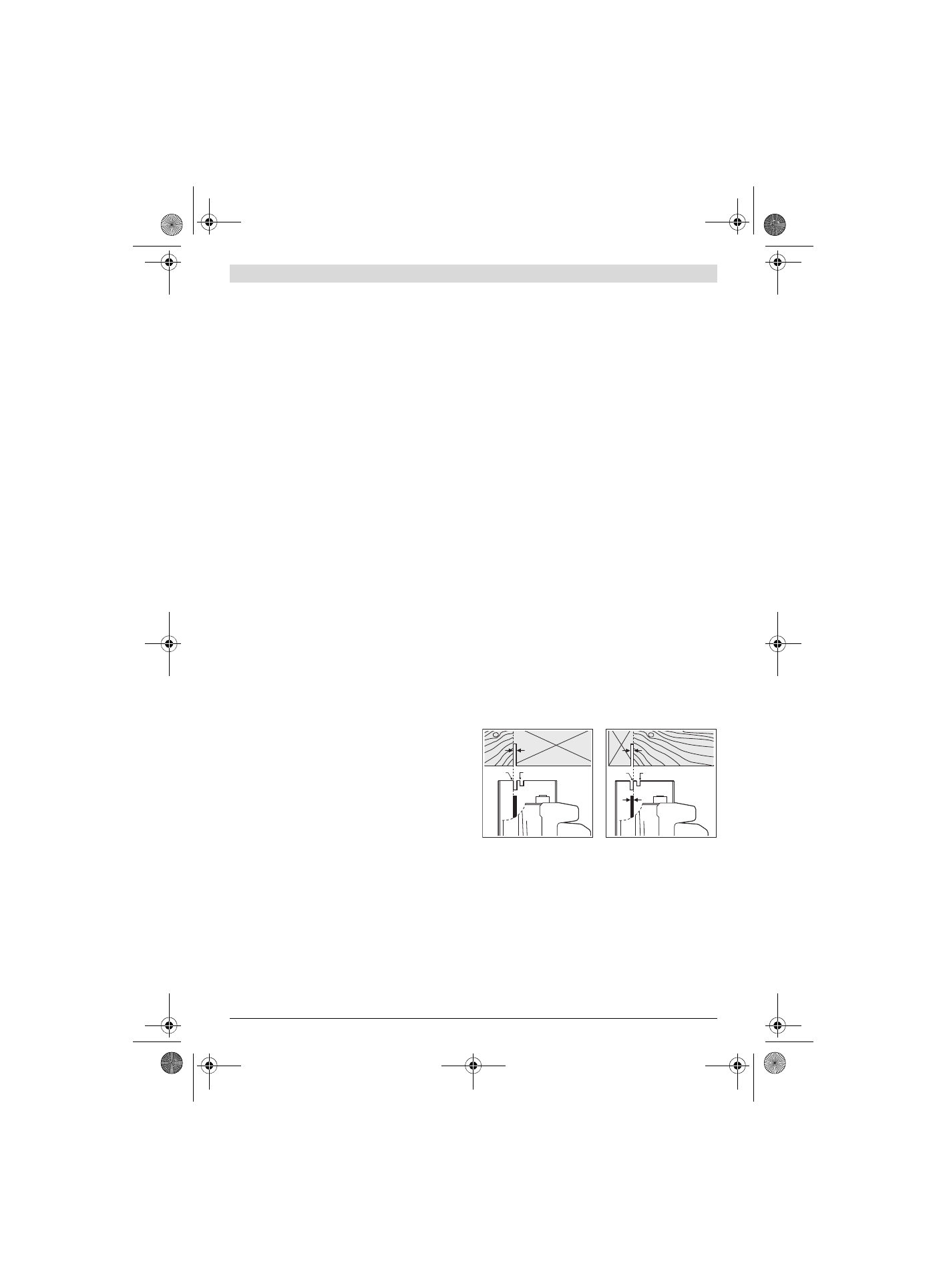

Marcações de corte

A marcação de corte de 0 °

9

 indica a posição da lâmina de ser-

ra para cortes perpendiculares. A marcação de corte de 45 °

10

 indica a posição da lâmina de corte para cortes de 45 °.

Para um corte exato, deverá colocar a lâmina de corte sobre a
peça, como indicado na figura. Executar, de preferência, um
corte de ensaio.

Colocação em funcionamento

Colocar o acumulador



Só utilizar acumuladores de iões de lítio Bosch com a
tensão indicada no logótipo da sua ferramenta elétrica.

A utilização de outros acumuladores pode levar a lesões e
perigo de incêndio.

45°

0°

0°

45°
