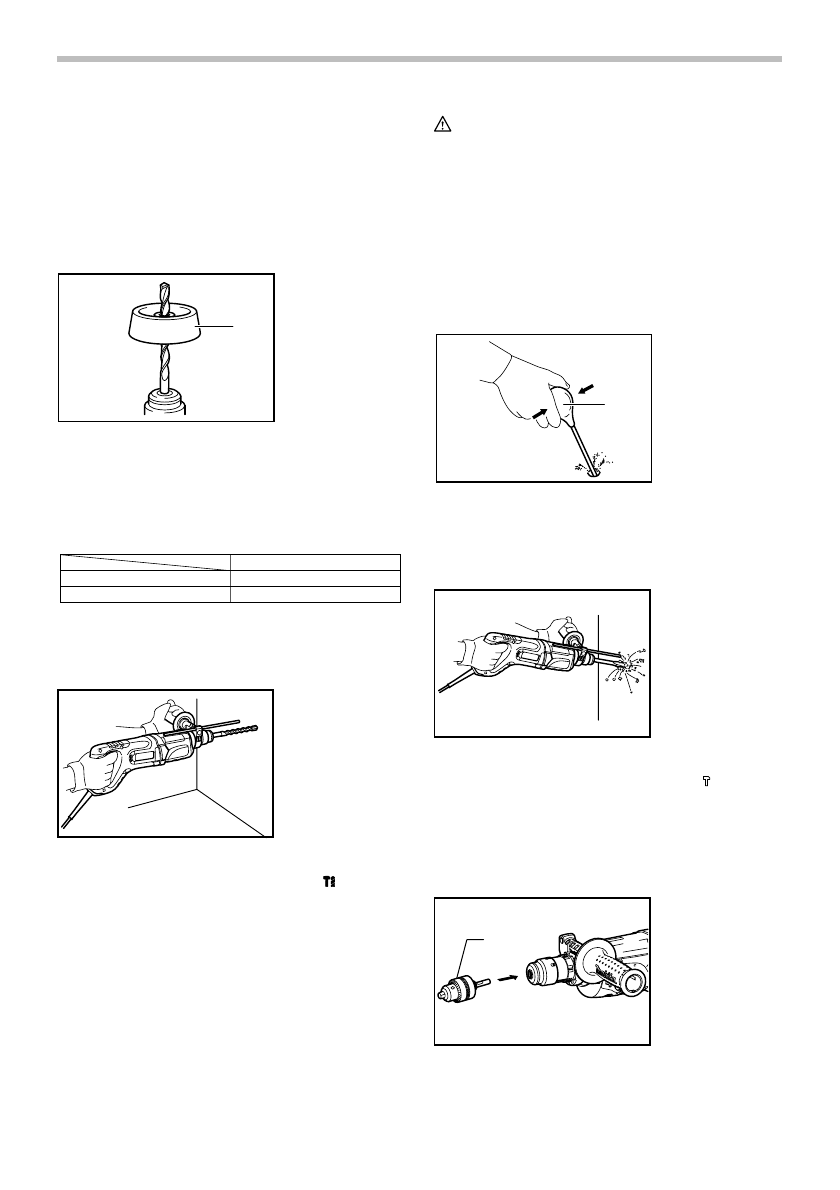

7

gauge into the hole in the side grip. Adjust the depth
gauge to the desired depth and tighten the side grip.

NOTE:

•

The depth gauge cannot be used at the position
where the depth gauge strikes against the gear
housing.

Dust cup

1

001300


Use the dust cup to prevent dust from falling over the
tool and on yourself when performing overhead drilling
operations. Attach the dust cup to the bit as shown in the
figure. The size of bits which the dust cup can be
attached to is as follows.

Bit diameter (mm)

Dust cup 5

6 - 14.5

Dust cup 9

12 - 16

006587

OPERATION

Hammer drilling operation

010167


Set the action mode changing knob to the

 symbol.

Position the bit at the desired location for the hole, then
pull the switch trigger.
Do not force the tool. Light pressure gives best results.
Keep the tool in position and prevent it from slipping
away from the hole.
Do not apply more pressure when the hole becomes
clogged with chips or particles. Instead, run the tool at
an idle, then remove the bit partially from the hole. By
repeating this several times, the hole will be cleaned out
and normal drilling may be resumed.

CAUTION:

•

There is tremendous and sudden twisting force
exerted on the tool/bit at the time of hole
break-through, when the hole becomes clogged
with chips and particles, or when striking
reinforcing rods embedded in the concrete. Always
use the side grip (auxiliary handle) and firmly hold
the tool by both side grip and switch handle during
operations. Failure to do so may result in the loss
of control of the tool and potentially severe injury.

Blow-out bulb (optional accessory)

1

002449


After drilling the hole, use the blow-out bulb to clean the
dust out of the hole.

Chipping/Scaling/Demolition

010168


Set the action mode changing knob to the

 symbol.

Hold the tool firmly with both hands. Turn the tool on and
apply slight pressure on the tool so that the tool will not
bounce around, uncontrolled. Pressing very hard on the
tool will not increase the efficiency.

Drilling in wood or metal

1

010157

1. Drill chuck

assembly

1. Blow-out bulb

1. Dust cup
