5

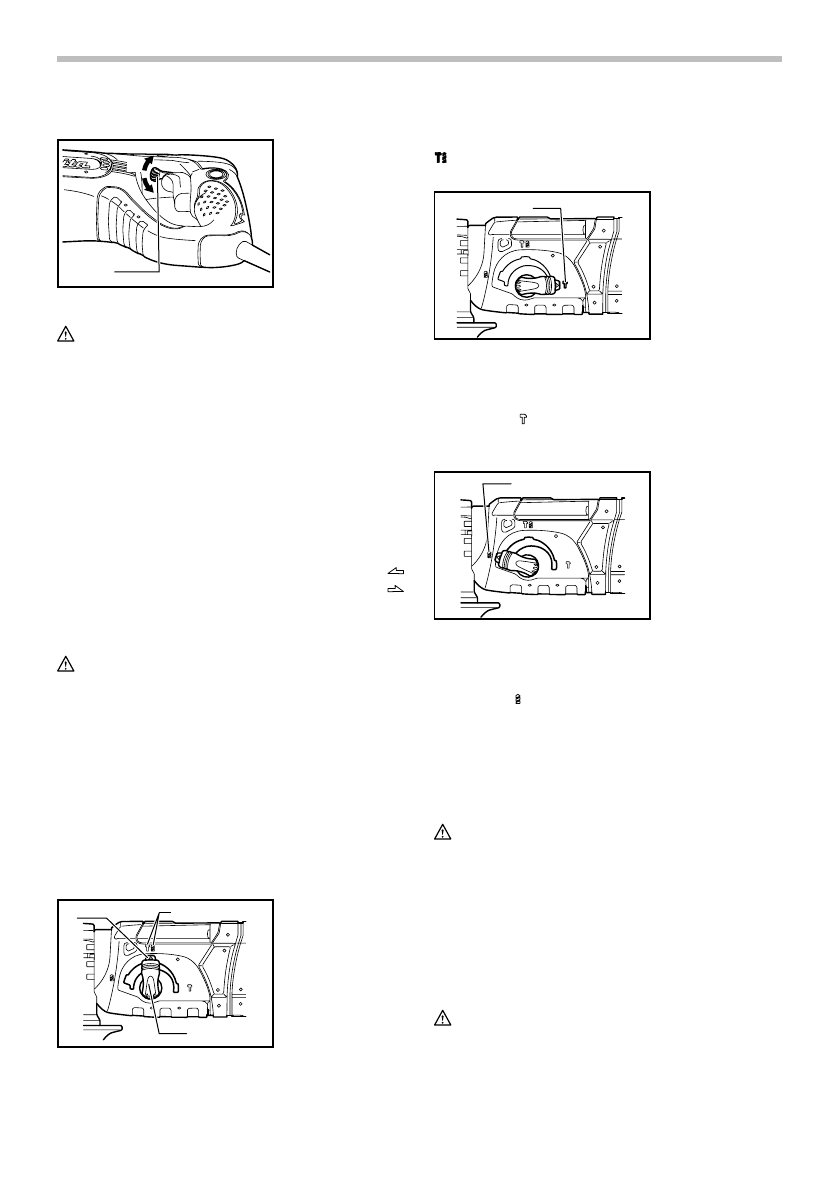

Reversing switch action

B

1

A

010156

CAUTION:

•

Always check the direction of rotation before
operation.

•

Use the reversing switch only after the tool comes
to a complete stop. Changing the direction of
rotation before the tool stops may damage the tool.

•

When you operate the tool in counterclockwise
rotation, the switch trigger is pulled only halfway
and the tool runs at half speed. For
counterclockwise rotation, you cannot push in the
lock button.

This tool has a reversing switch to change the direction
of rotation. Move the reversing switch lever to the

position (A side) for clockwise rotation or to the

position (B side) for counterclockwise rotation.

Selecting action mode

CAUTION:

•

Always set the knob fully to your desired mode
symbol. If you operate the tool with the knob
positioned half-way between the mode symbols,
the tool may be damaged.

•

Do not rotate the action mode changing knob when
the tool is running under load. The tool will be
damaged.

•

To avoid rapid wear on the mode change
mechanism, be sure that the action mode
changing knob is always positively located in one
of the three action mode positions.

Rotation with hammering

1

2

3

010158

For drilling in concrete, masonry, etc., depress the lock
button and rotate the action mode changing knob to the

  symbol. Use a tungsten-carbide tipped bit.

Hammering only

1

010160


For chipping, scaling or demolition operations, depress
the lock button and rotate the action mode changing
knob to the

 symbol. Use a bull point, cold chisel,

scaling chisel, etc.

Rotation only

1

010159


For drilling in wood, metal or plastic materials, depress
the lock button and rotate the action mode changing
knob to the

  symbol. Use a twist drill bit or wood bit.

Torque limiter

The torque limiter will actuate when a certain torque
level is reached. The motor will disengage from the
output shaft.
When this happens, the bit will stop turning.

CAUTION:

•

As soon as the torque limiter actuates, switch off
the tool immediately. This will help prevent
premature wear of the tool.

•

Hole saws cannot be used with this tool. They tend
to pinch or catch easily in the hole. This will cause
the torque limiter to actuate too frequently.

ASSEMBLY

CAUTION:

•

Always be sure that the tool is switched off and
unplugged before carrying out any work on the
tool.

1. Rotation only

1. Hammering only

1. Lock button
2. Rotation with

hammering

3. Action mode

changing knob

1. Reversing

switch lever
