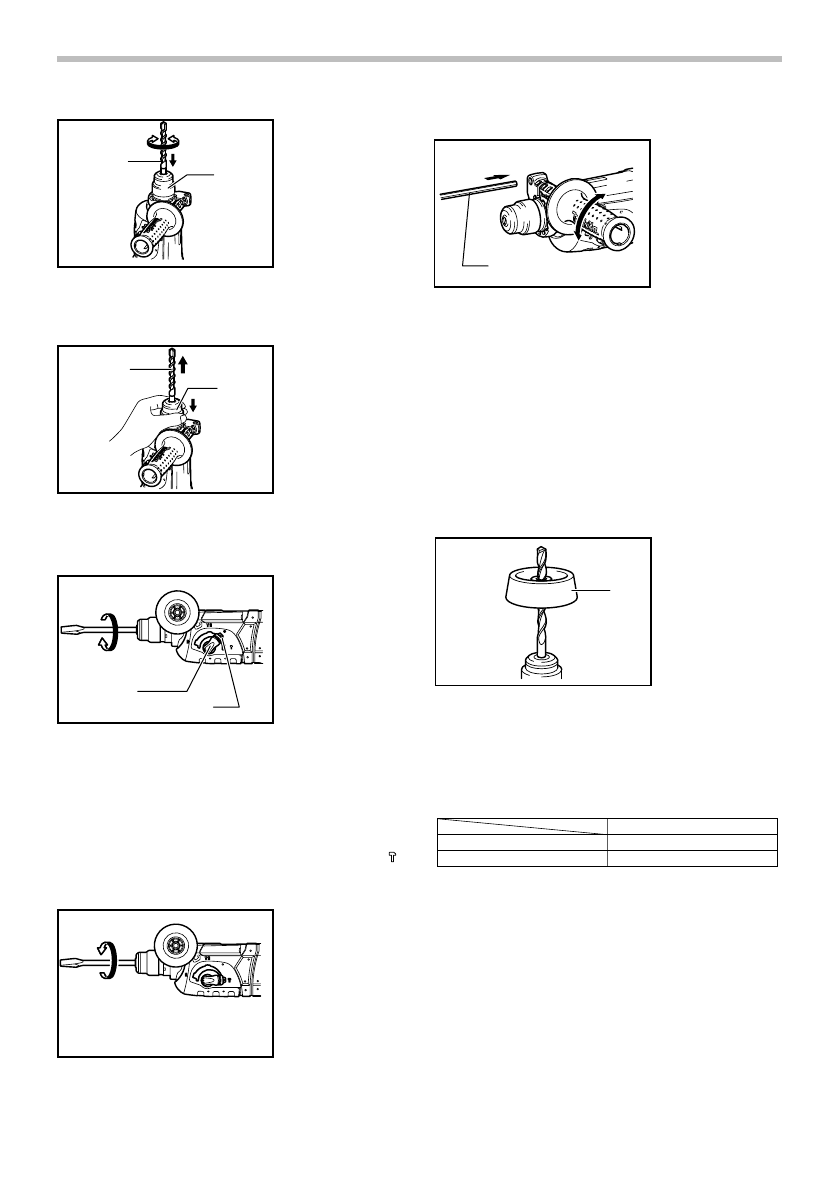

15

1

2

010162


Pour retirer le foret, tirez le couvercle du mandrin à fond
vers le bas puis dégagez le foret.

1

2

010163

Orientation du foret (lors d'un burinage, d'un
écaillage, ou de travaux de démolition)

1

2

010164


Il est possible de fixer le foret sur l'angle désiré. Pour
modifier l'angle, appuyez sur le bouton de verrouillage et
tournez le bouton de changement de mode sur le
symbole

O

. Tournez le foret à l'angle voulu.

Appuyez sur le bouton de verrouillage et tournez le
bouton de changement de mode sur le symbole

.

Puis, vérifiez que le foret est bien fixé en le tournant
légèrement.

010165

Gabarit de profondeur

1

010166


Le gabarit de profondeur vous permet de percer des
trous de même profondeur. Desserrez la poignée
latérale et insérez le gabarit de profondeur dans l'orifice
de la poignée latérale. Réglez le gabarit à la profondeur
désirée puis serrez la poignée latérale.

NOTE:

•

Le gabarit de profondeur ne pourra pas être utilisé
dans les positions où son extrémité arrière vient
buter contre le carter.

Collecteur de poussières

1

001300


Pour éviter que la poussière qui s'échappe du trou ne
tombe sur vous lors d'un travail au-dessus de la tête,
utilisez le collecteur de poussières. Engagez le collecteur
sur le foret comme indiqué sur la figure. La taille de forets
qu'il est possible de fixer au collecteur est comme suit.

Diamètre du foret (mm)

Collecteur de poussières 5

6 - 14,5

Collecteur de poussières 9

12 - 16

006587

1. Collecteur de

poussières

1. Jauge de

profondeur

1. Bouton de

changement de
mode

2. Bouton de

verrouillage

1. Embout
2. Couvercle du

mandrin

1. Embout
2. Couvercle du

mandrin
