 Hrvatski |

113

Bosch Power Tools

1 609 92A 0FC | (10.12.13)

Montaža

Nosiva ručka

Nosivu ručku

3

 možete proizvoljno zakrenuti. Otpustite narec-

kanu maticu

4

, zakrenite nosivu ručku

3

, kako bi os uređaja bila

u željenom položaju i ponovno stegnite nareckanu maticu

4

.

Nosivu ručku

3

 možete premontirati. Do kraja odvijte narec-

kanu maticu

4

 i nakon toga odvijte šesterokutni vijak prema

gore. Povucite nosivu ručku

3

 bočno i zakrenite preostali ste-

zni dio za 180 ° . Steznu ručku

3

 montirajte obrnutim redosli-

jedom.

Zamjena alata (GSH 16-28)



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

– Očistite dršku alata

7

 i malo je namažite mašću.

Radni alati bez naslona (vidjeti slike A – B)

– Zakrenite stremen za držanje

6

 za cca. 150 °  prema gore i

umetnite radni alat u stezač alata

8

.

– Zakrenite stremen za držanje

6

 prema dolje za učvršćiva-

nje radnog alata.

– Zabravljivanje kontrolirajte potezanjem za alat.

Radni alati sa naslonom (vidjeti slike C – D)

Možete koristiti radne alate sa usadnom dužinom od 152 mm
(6") do naslona.

– Zakrenite stremen za držanje

6

 za cca. 180 °  prema gore i

umetnite radni alat u stezač alata

8

.

– Za učvršćivanje zakrenite stremen za držanje

6

 natrag do

radnog alata. Naslon

9

 mora se držati preko stremena za

držanje

6

.

– Zabravljivanje kontrolirajte potezanjem za alat.

Zamjena alata (GSH 16-30)
(vidjeti slike E

–

F)



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

– Očistite dršku alata

7

 i malo je namažite mašću.

– Izvucite zaporni svornjak

5

 i okrenite ga za 180 °  u smjeru

suprotnom od kazaljke na satu. Zaporni svornjak

5

 neka

ponovno uskoči.

– Uvucite radni alat do graničnika u stezač alata

8

. Utor drške

alata

7

 mora biti okrenut prema gore kako je prikazano na

slici.

– Izvucite zaporni svornjak

5

 i okrenite ga za 180 °  u smjeru

kazaljke na satu. Zaporni svornjak

5

 neka ponovno uskoči.

– Zabravljivanje kontrolirajte potezanjem za alat.

Usisavanje prašine/strugotina



Prašina od materijala kao što su premazi sa sadržajem olo-
va, neke vrste drva, mineralnih materijala i metala, može
biti štetna za zdravlje. Dodirivanje ili udisanje prašine mo-
že uzrokovati alergijske reakcije i/ili oboljenja dišnih puto-
va korisnika električnog alata ili osoba koje se nalaze u bli-
zini.
Određena vrsta prašine, kao što je npr. prašina od hrasto-
vine ili bukve smatra se kancerogenom, posebno u kombi-

naciji sa dodatnim tvarima za obradu drva (kromat, zaštit-
na sredstva za drvo). Materijal koji sadrži azbest smiju
obrađivati samo stručne osobe.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa filterom kla-

se P2.

Pridržavajte se važećih propisa za obrađivane materijale.

Rad

Puštanje u rad



Pridržavajte se mrežnog napona! Napon izvora struje
mora se podudarati s podacima na tipskoj pločici elek-
tričnog alata. Električni alati označeni s 230 V mogu ra-
diti i na 220 V.

Uključivanje/isključivanje

– Za

puštanje u rad

 električnog alata nagnite prekidač za

uključivanje/isključivanje

2

 u položaj „

I

“.

– Za

isključivanje

 električnog alata nagnite prekidač za

uključivanje/isključivanje

2

 u položaj „

0

“.

Kod nižih temperatura električni alat dosiže puni učinak uda-
raca tek nakon određenog vremena.
Vrijeme pokretanja možete skratiti tako da radnim alatom u
električnom alatu jedan puta udarite u tlo.

Za štednju električne energije, električni alat uključite samo
ako ćete ga koristiti.

Upute za rad (vidjeti sliku G)



Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

Držite električni alat tijekom rada sa obje ruke na ručki

1

. Ruč-

ka

1

 se pomiče oko svoje osi cca. 30 mm prema gore i dolje.

Na taj se način suprostavljate nastalim vibracijama.

Radite samo sa umjerenim pritiskom, za što je moguće veće
prigušenje udara.

Oštrenje dlijeta

Samo sa oštrim dlijetima postižete dobar rezultat, te zbog to-
ga treba dlijeta pravovremeno oštriti. Na taj se način postiže
dugi vijek trajanja alata i dobar radni rezultat.

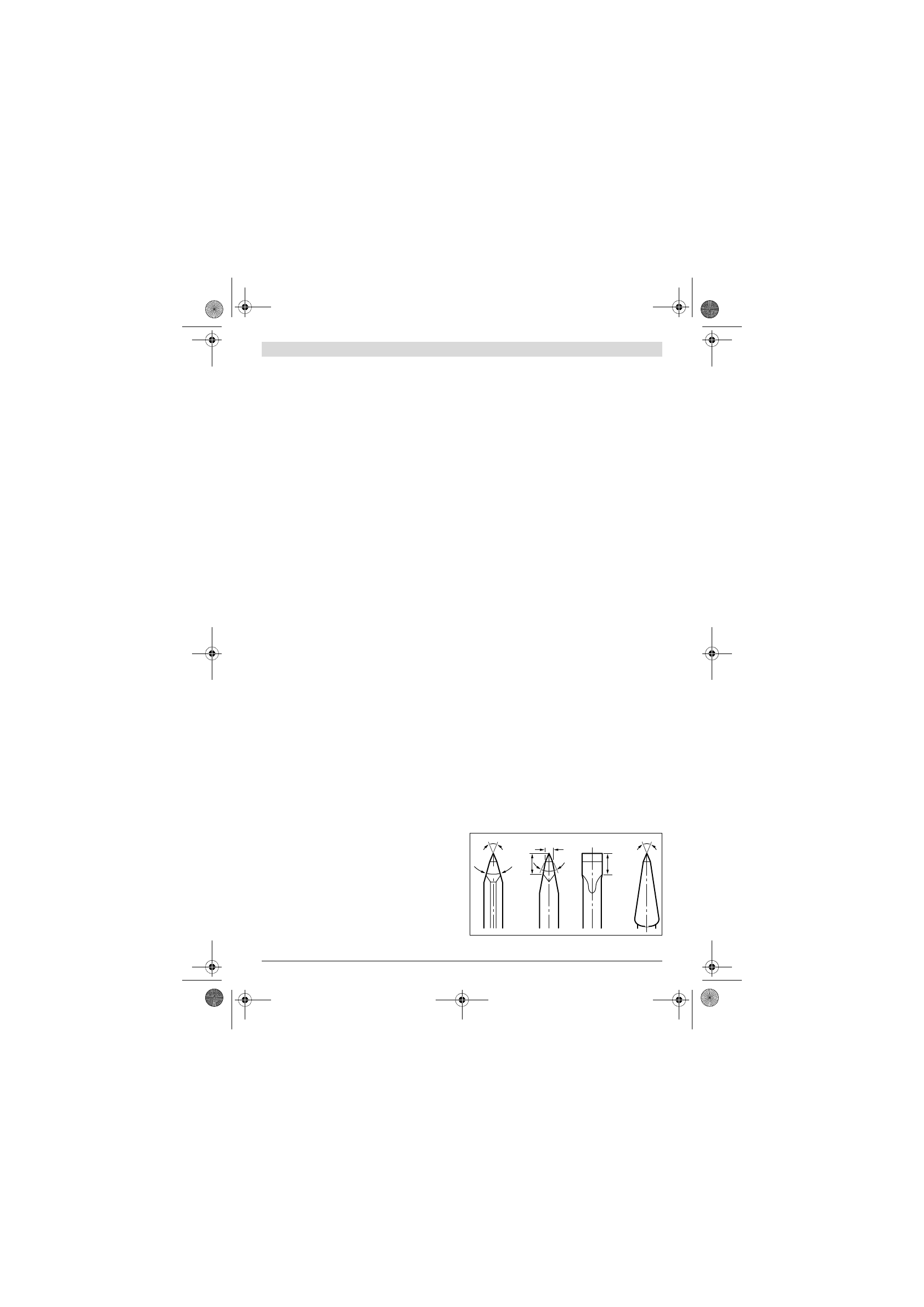

Naknadno brušenje

Dlijeto brusite na brusnim pločama, npr. plemeniti korund, uz
neprekidno hlađenje vodom. Približne vrijednosti za to prika-
zane su na slici. Kod toga pazite da se na oštricama ne pojave
boje popuštanja; time će se smanjiti tvrdoća dlijeta.

4

60

ca.60

ca.40

60

60

20
