Руководство по эксплуатации

Пушка тепловая дизельная

www.zubr.ru

www.zubr.ru

|

  |

4

5

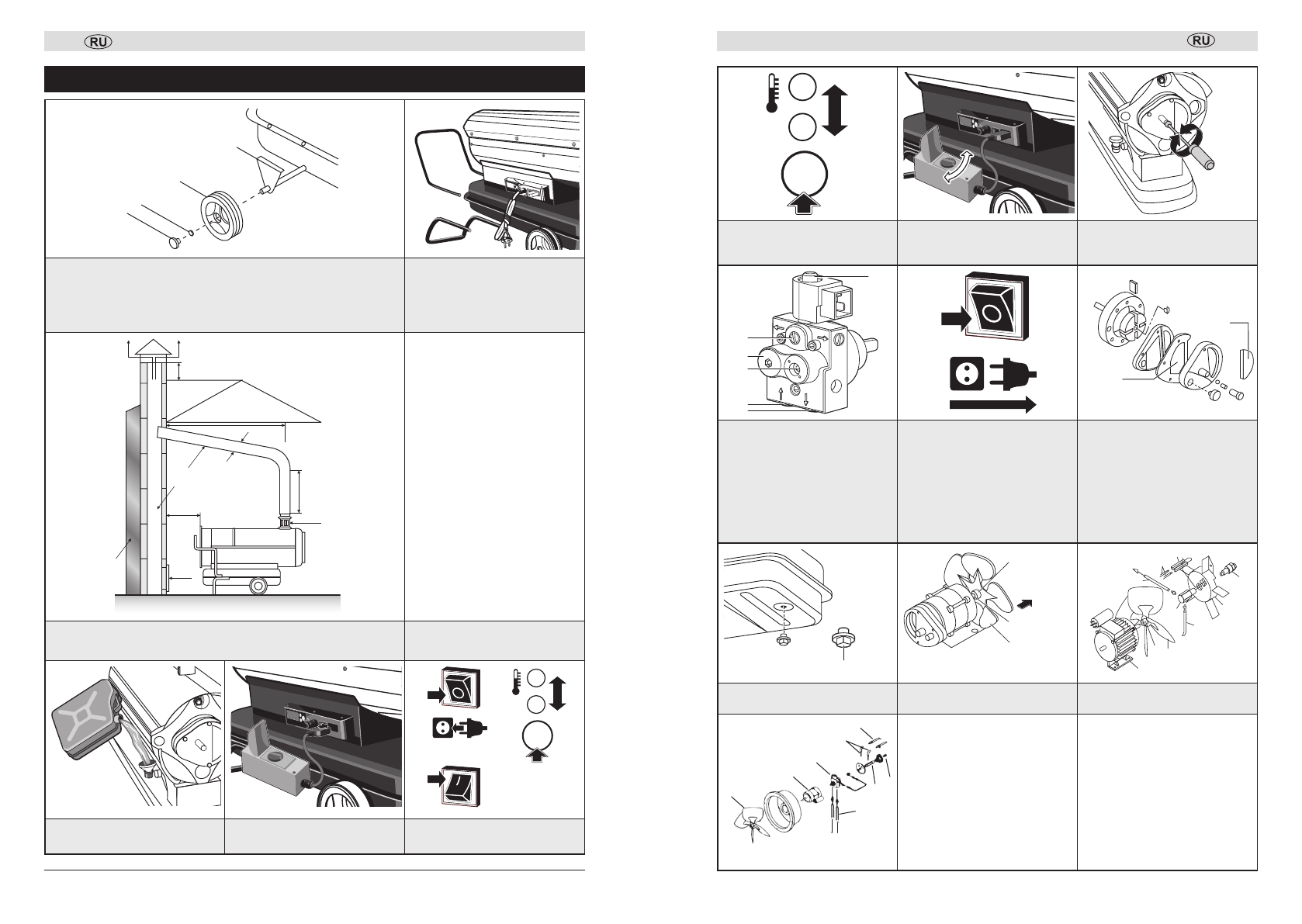

Инструкции по применению

15

16

17

18

1. Установка колесной опоры

2. Установка подставки

и рукоятки

C

D

A

J

I

F

H

G

B

E

3. Установка изделия и рекомендации по подключению

дымохода

220 В

+

–

ввод

4. Заполнение бака топливом

5. Установка выносного

термостата (при необходимости)

6. Включение изделия

+

–

ввод

7. Регулировка температуры

Без подключенного выносного

термостата

С подключенным выносным

термостатом

8. Регулировка рабочего

давления

Для ДПН-К10-25-Д

23

24

22

19

20

21

Входной

фильтр

Выходной

фильтр

Для ДПН-К10-65-Д

19

Вход

20

Возвратный порт

21

Порт для манометра

(нет в комплекте)

22

Регулировочный винт

23

Соленоидный клапан

24

Заглушка над топливным

фильтром

9. Выключение изделия

10. Очистка входного

и выходного воздушных

фильтров

Для ДПН-К10-25-Д

Сливной болт

Установочный

винт

Снять вал

двиагателя
Лопасть

вентилятора

27 26

25

32

34

31

30

29

28

33

А

11. Слив топлива

через сливное отверстие

12. Очистка вентилятора

13. Очистка сопла

26

25

35

28

29

34

32

30

В А

25

Электродвигатель

26

Вентилятор

27

Установочный винт

28

Кабель высоковольтный

29

Электрод

30

Сопло

31

Горловина горелки

32

Держатель сопла

33

Воздухопровод

34

Топливопровод

35

Топливный насос

A

– Минимум 1 м

B

– Минимум 1 м

C

– Как можно меньше

D

– Равно или больше диаметра

   трубы-переходника

E

– Минимум 0.5 м

F

– Труба-переходник, входящая

   в комплект изделия

G

– Горизонтальная часть

   с минимальным углом

   наклона вверх не менее 5°

H

– Дымоход с внутренним

   размером не менее 20х 20 см

I

– Противовзрывное

   смотровое отверстие

J

– Наружное стеновое

   заполнение

15

Шасси

16

Колесо

17

Стопор-шайба

18

Крышка ступицы колеса
