7

6.   ПОРЯДОК РАБОТЫ

6.1.

Перед  включением  завесы  переключатели
пульта  управления  должны  находиться  в  поло-
жении 0 (см. рис. 2).

6.2.  Вентиляция (режим «Fan»).

6.2.1.  Включение.  Для  включения  завесы  в  режим

вентиляции  (без  нагрева)  необходимо  пере-
вести  переключатель  1  в  положение  «

»  или

«

» –первая или вторая скорость двухско-

ростного  вентилятора,  оставить  переключа-
тель  2  в  положении  «OFF»,  при  этом  начинают
работать вентиляторы завесы.

Важно!

В  режиме  вентиляции  завеса  может

отключаться  по  сигналу  терморегулятора.  Ре-
комендуется выставлять максимальную темпе-
ратуру на терморегуляторе.

6.2.2.  Выключение. Для отключения перевести пере-

ключатель 1 в положение «OFF».

5.6.   Для подключения к завесе пульта управления необходимо снять крышку на верх-

ней стенке корпуса, завести шнур и подключить его к клеммной колодке. Шнуром
нужно соединить контакты 1, 2, 3 и 4 клеммной колодки с контактами на клемм-
ной  колодке  вну три  пульта  в  соответствии  с  электрической  схемой  (в  приложе-
нии). Может быть использован медный провод либо 4х1,0 мм

2

, либо 4х1,5 мм

2

.

Внимание!

 Пульт управления должен располагаться вне зоны воздушного потока

завесы, иначе работа терморегулятора будет зависеть от температуры воздушно-
го потока.

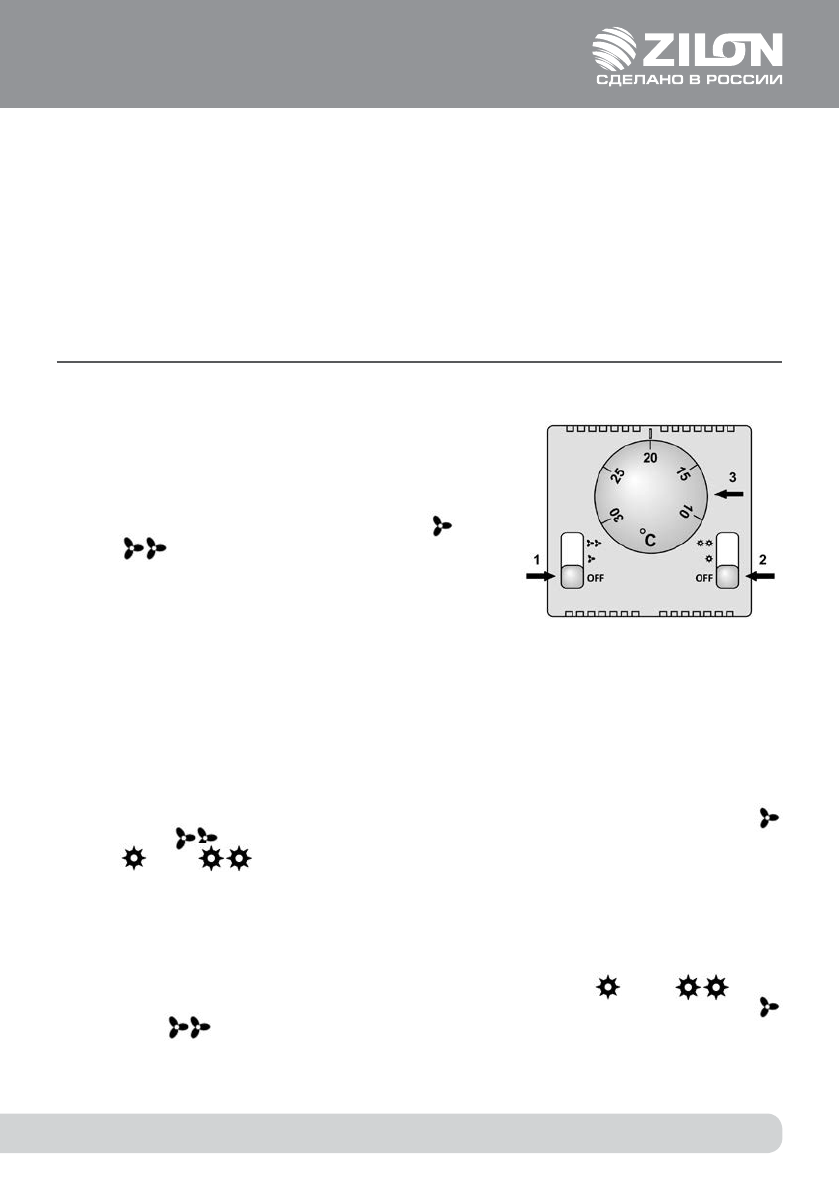

РИС. 2  Пульт управления

1   – переключатель включения/

отключения вентилятора завесы
и выбор скорости;

2   – переключатель включения/от-

ключения нагревателя и выбор
мощности;

3   – терморегулятор.

6.3.  Вентиляция с подогревом потока воздуха (режимы «HEAT»).

6.3.1.  Включение.  Для  работы  в  режиме  вентиляции  с  нагревателем  необходимо

включить  завесу  в  режиме  вентиляции  -  переключатель  1  в  положение  «
»  или  «

»  ),  перевести  переключатель  2  из  положения  «OFF»  в  положение

«

» или «

», при этом включаются электронагреватели, и завеса работает в

режиме  полной  и  неполной  тепловой  мощности.  Вращающимся  диском  терморе-
гулятора 3 устанавливается требуемая температура воздушного потока. Терморе-
гулятор поддерживает заданную температуру пу тем автоматического отключения
и включения электронагревателей.

6.3.2.   Выключение.  Для  отключения  завесы  необходимо  перевести  переключатели  (2)

и (3) в положение «OFF». Переключатель 2 из положения «

» или «

» в по-

ложение  «OFF».  И  после  отключить  завесу  -  переключатель  1  из  положения  «
» или «

» в положение «OFF». Для снятия остаточного тепла с нагревательных

элементов  в  завесе  предусмотрен  термостат  задержки  выключения  вентилято-
ров. Вентиляторы должны продолжить работу несколько мину т после отключения
вентиляторов.6.4.   Обеспечение безопасной работы.
