5.  ПОДГОТОВКА К РАБОТЕ

5.1.

При  установке,  монтаже  и  запуске  в  эксплуатацию  необходимо  соблюдать
правила  технической  эксплуатации  электроустановок  потребителей  (ПТЭ-ЭП)
и  межотраслевые  правила  по  охране  труда  при  эксплуатации  электроустановок
(ПОТ РМ-016-2001).

5.2.

К установке и монтажу завесы допускается специально подготовленный электро-
технический персонал.

5.3.

В  задней  стенке  корпуса  завесы  имеются  пазы  для  установки  завесы.  За  эти
пазы завеса навешивается на предварительно вмонтированный в стену крепеж.
В качестве крепежа рекомендуются шурупы или болты с диаметром шляпки от 9
до 12 мм. Установочные размеры завес см. рис. 1 и табл. 1 Приложения. Завеса
устанавливается  как  можно  ближе  к  верхней  стороне  проема,  при  этом  необхо-
димо  выдержать  расстояние  между  верхней  стенкой  корпуса  и  потолком  не  ме-
нее 100 мм.

5.4.

Подключение  к  электросети  осуществляется  через  автоматическийвыключа-
тель  в  соответствии  с  «Правилами  эксплуатации  электроустановок».  Для  этого
необходимо  снять  крышку  на  верхней  стенке  корпуса,  завести  силовой  кабель
и подключить его к клеммной колодке в соответствии с рис. 4, 5 Приложения (см.
также  электрические  схемы  рис.  2,  3  Приложения).  Система  управления  имеет
вну треннюю  заводскую  комму тацию.  Автоматический  выключатель  и  сечение
подводимого кабеля должны соответствовать табл. 3.

ТАБЛИЦА 3

Модель завесы

 ZVV-1.0Е6S

 ZVV-1.0Е6SG

 ZVV-1.5Е9S

 ZVV-1.5Е9SG

Автоматический выключатель

32 А

16 А

Медный кабель

3x4,0

5х2,5

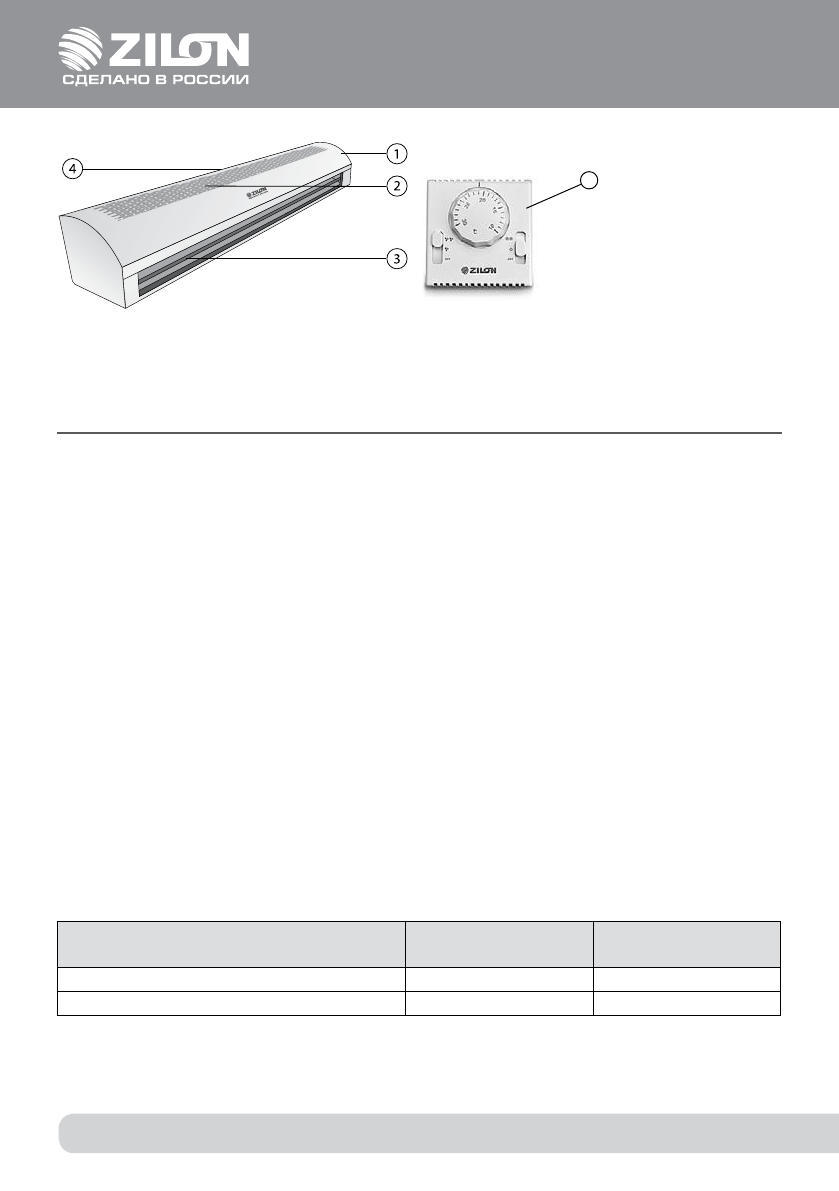

РИС. 1. Тепловая завеса*

*   Дизайн приобретенного Вами прибора может отли-

чаться от приведенного образца.

1  – корпус завесы*
2  – передняя воздухоза-

борная решетка

3  – воздуховыпускное

сопло

4  – верхняя воздухоза-

борная решетка

5  – пульт управления

5

5.5.

Питание завес осуществляется от однофазной электрической сети с напряжени-
ем  220В/50Гц  для  завесы   ZV V-1.0Е6S,  ZV V-1.0Е6SG  и  от  трехфазной  электри-
ческой сети с напряжением 380 В/50 Гц для завесы  ZV V-1.5Е9S, ZV V-1.5Е9SG.
