EK1, EK2, ЕК3  - нагревательный элемент
М1  - электродвигатель
SA1  - переключатель
SK1, SK2  - защитный термостат
SK3  - терморегулятор
ХТ1  - клеммная колодка

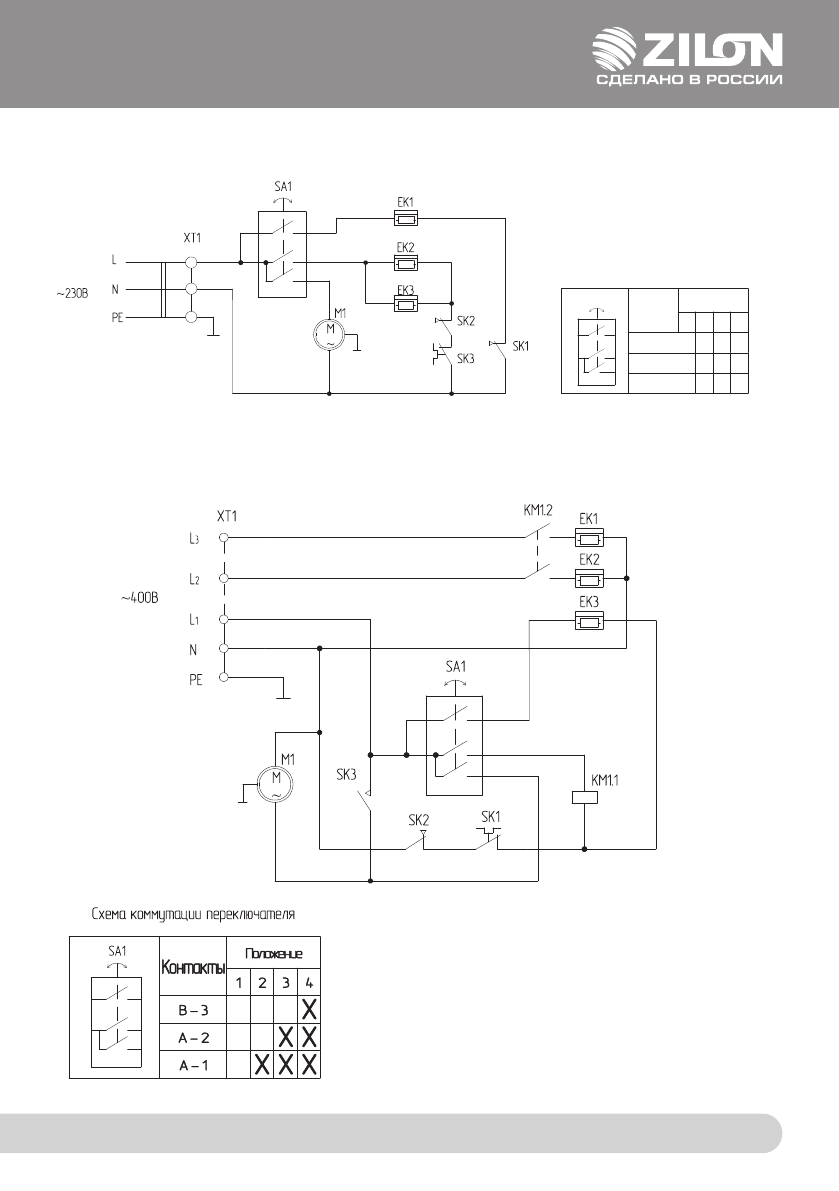

РИС. 5. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-5 N1

Схема коммутации переключателя

SA1

Контакты

Положение

1 2 3 4

- 3

- 2

- 1

Х Х Х

Х Х

РИС. 5. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-9 N1

EK1, EK2, EK3  - нагревательный элемент
М1  - электродвигатель
KМ1  - электромагнитное реле
SA1  - переключатель режимов работы
SK1  - терморегулятор
SK2  - защитный термостат
SK3  - термостат задержки включения электродвигателя
ХT1  - клеммная колодка
