EK1, EK2  - нагревательный элемент
М1  - электродвигатель
SA1  - переключатель режимов работы
SK1  - терморегулятор
SK2  - защитный термостат

ПРИЛОЖЕНИЕ

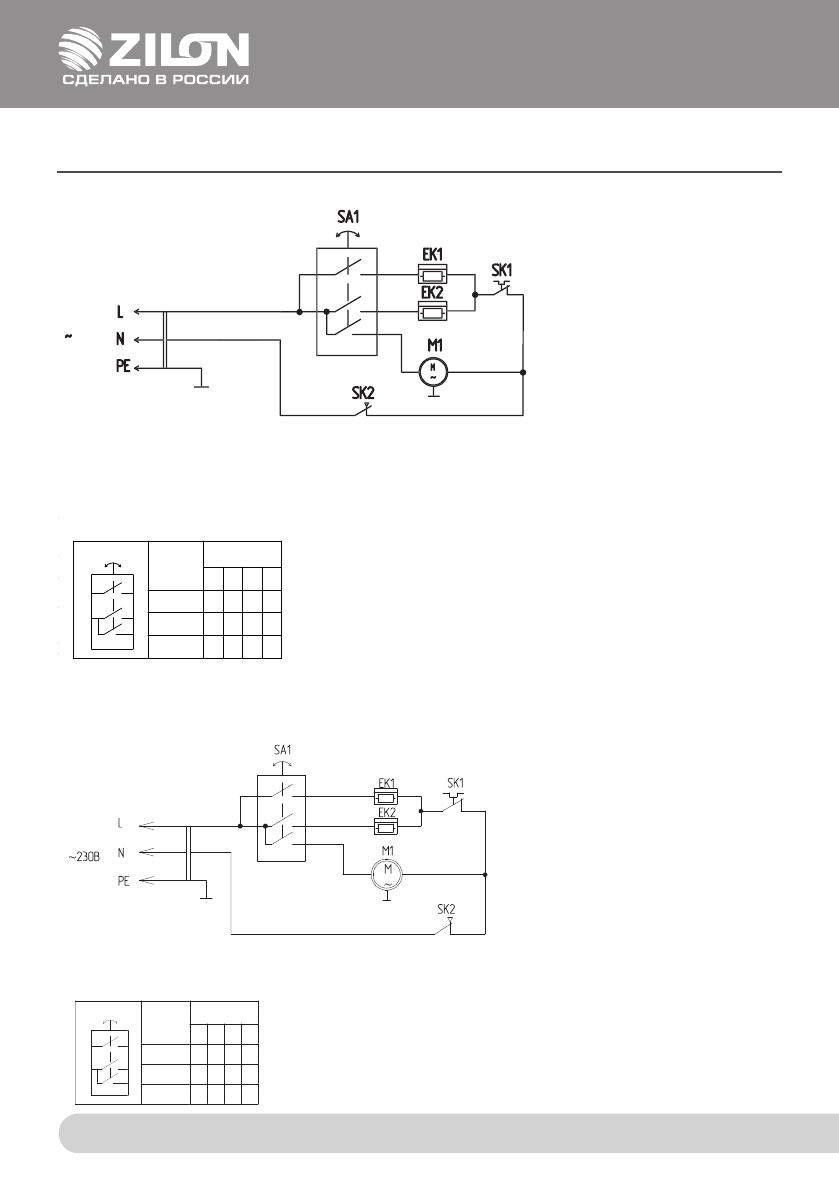

РИС. 4. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-3 N1

РИС. 3. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-2 N1

Схема коммутации переключателя

SA1

Контакты

Положение

1 2 3 4

- 3

- 2

- 1

Х Х Х

Х Х

Схема коммутации переключателя

SA1

Контакты

Положение

1 2 3 4

В- 3

А- 2

А- 1

230В

Схема коммутации переключателя

SA1

Контакты

Положение

1 2 3 4

В- 3

А- 2

А- 1

230В
