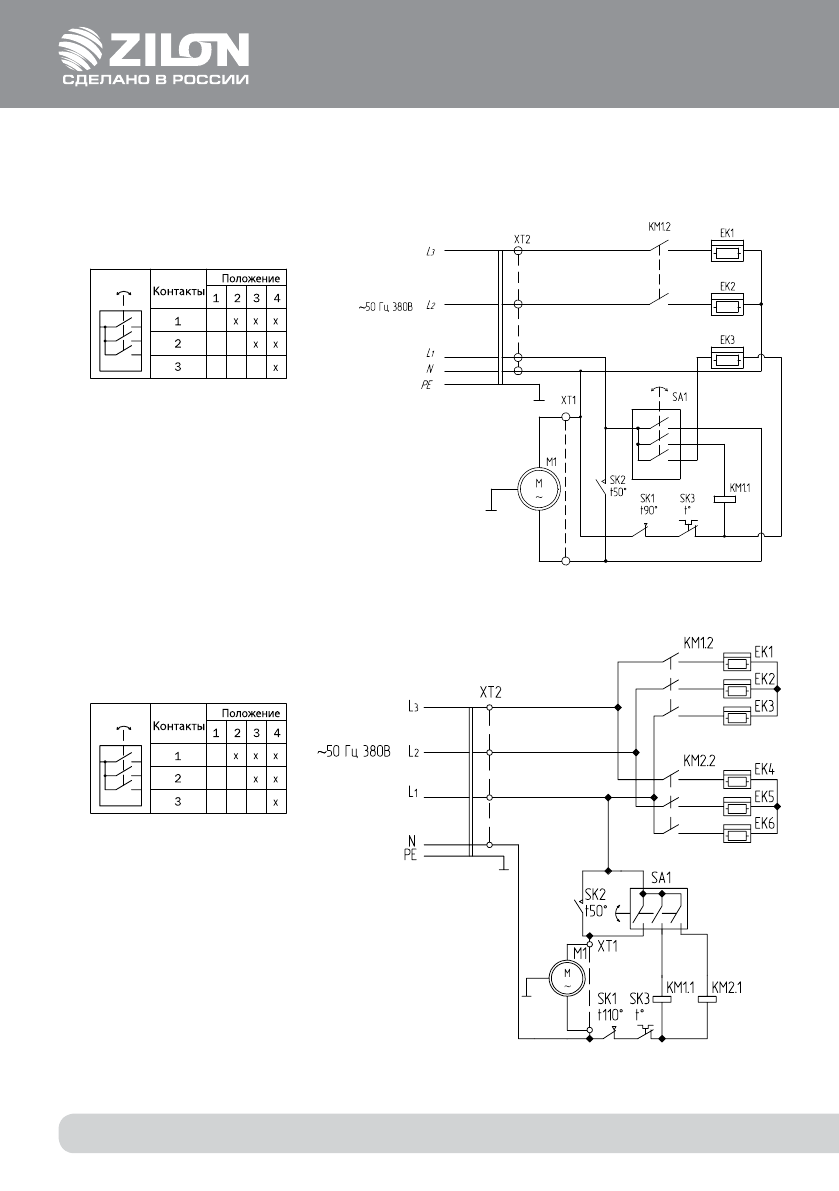

ЕК1...ЕК6 – злектронагреватели
КМ1, КМ2 – электромагнитные
пускатели
М1 – вентилятор
SA1 – перек лючатель
SK1, SK2 – термовыключатель
SK3 – термоограничитель
ХТ1 – колодка клеммная

РИС. 5. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-9

РИС. 6. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-15

ЕК1, ЕК2, ЕКЗ – электронагреватели
М1 – электродвигатель
КМ1 – электромагнитное реле
SA1 – переключатель режимов работы
SA2 – выключатель нагревателей
SK1, SK2 – термовыключателиь
SK3 – термоограничитель
ХТ1, ХТ2 – колодка клеммная

Схема комму тации переключателя
