13. ПРИЛОЖЕНИЕ

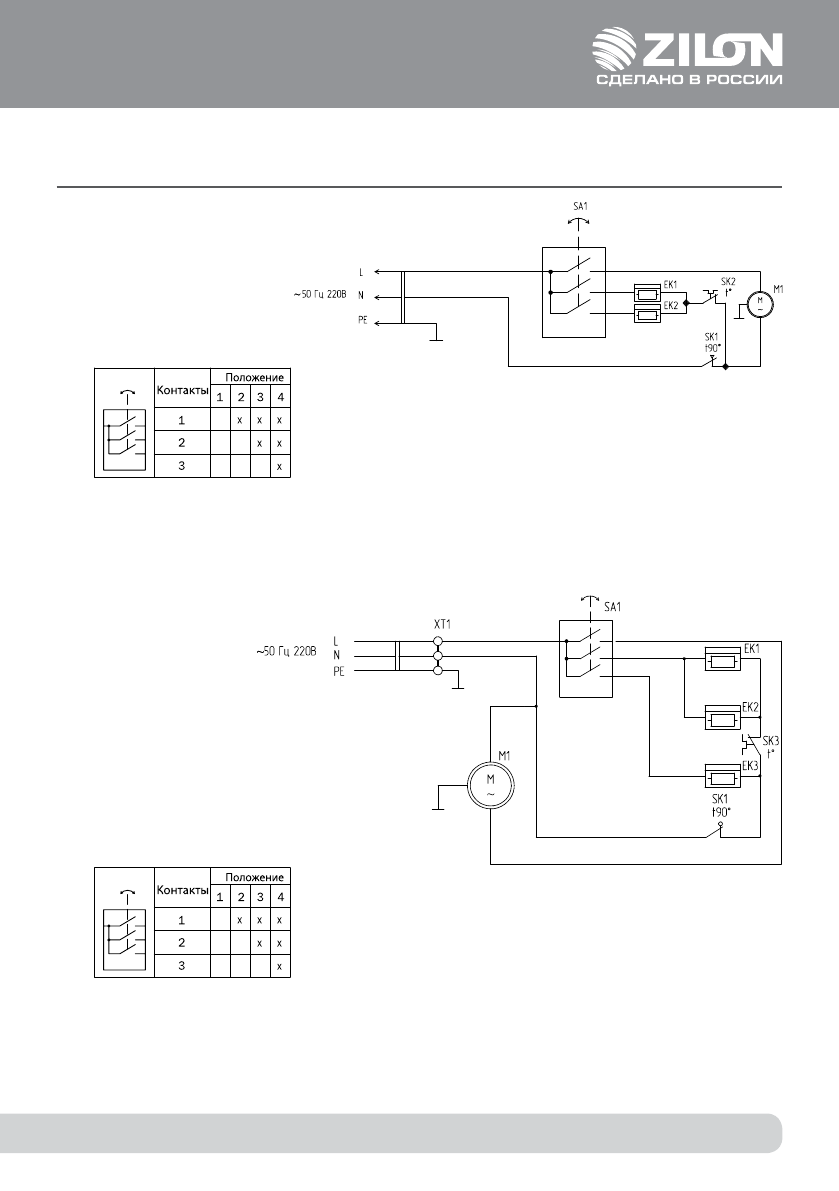

РИС. 3. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-3

РИС. 4. СХЕМА ЭЛЕКТРИЧЕСКАЯ ZTV-5

ЕК1, ЕК2 – электронагреватели
М1 – электродвигатель
SA1 – перек лючатель
SK1 – термовык лючатель
SK2 – термоограничитель

ЕК1, ЕК2, ЕКЗ – электронагреватели
М1 – электродвигатель
КМ1 – электромагнитное реле
SA1 – переключатель режимов работы
SK1 – термовыключатель
ХТ1, ХТ2 – колодка клеммная

Схема комму тации переключателя
