Модели THC WS3 5М

1. Тепловая завеса рассчитана на подключение стационарно к элек-

трической сети переменного тока с однофазным напряжением 220В~

(допустимые колебания напряжения от 198В~ до 242В~)
и контуром заземления.

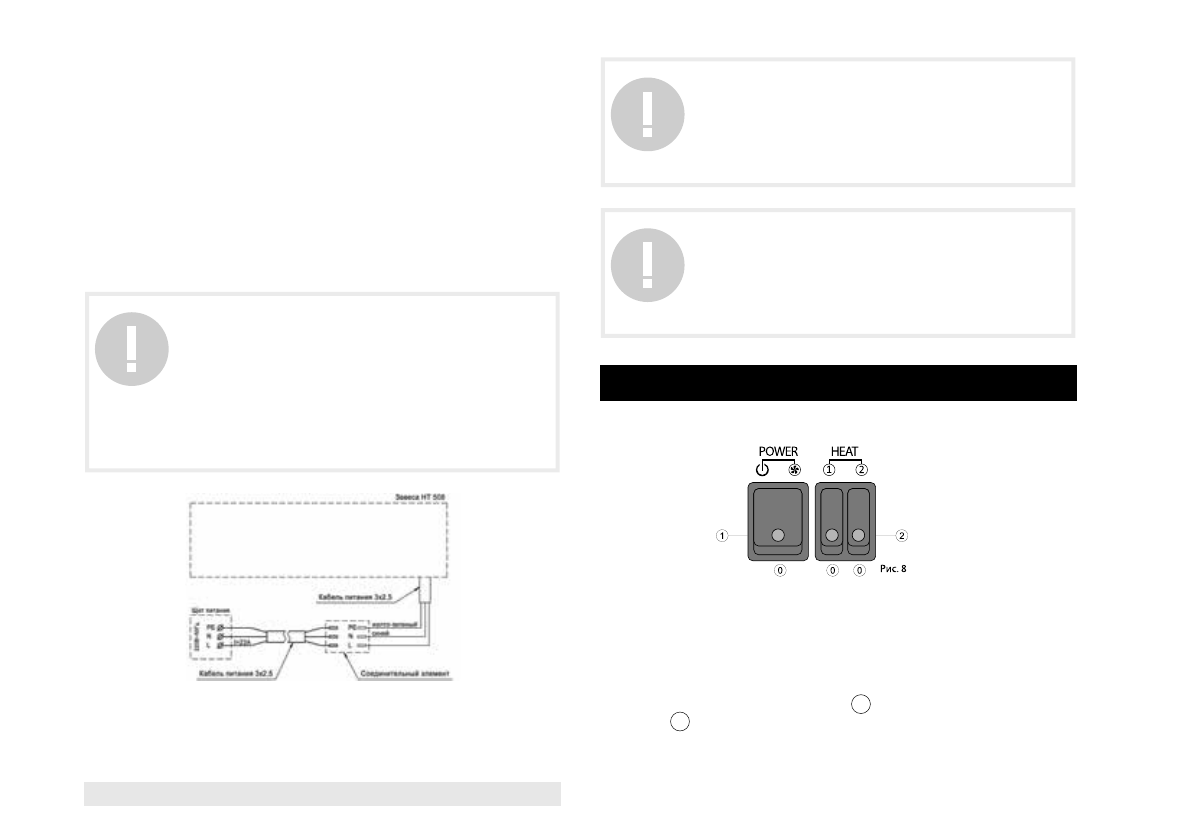

2. Подключение к стационарной электросети производится в соот-

ветствии со схемой, указанной на рис. 5 и на корпусе завесы.
3. Жилы кабеля, идущего от источника питания необходимо соеди-

нить с жилами силового кабеля, выведенного из корпуса завесы с

помощью клеммной колодки или специальных соединительных зажи-

мов, обеспечивающих надежную изоляцию и фиксацию проводов (в

комплект поставки не входят).

1. Выключатель вентилятора

Используется для включения/выключения электродвигателя венти-

лятора.

2. Двухклавишный выключатель режимов мощности нагрева.

Используется для выбора следующих режимов мощности нагрева:

режим низкой мощности нагрева («

1

»), режим высокой мощности

нагрева («

2

»).

ВНИМАНИЕ!

1. Электрический провод, подводимый к завесе от

щита питания должен иметь сечение жилы  не менее

2,5 мм2 (для медного провода).
2. В щите питания должен быть установлен авто-

матический выключатель, рассчитанный на  номи-

нальный ток 25А, для защиты электропроводки от

перегрузок.

ВНИМАНИЕ!

Пульт управления должен располагаться вне зоны

воздушного потока завесы, иначе работа терморегу-

лятора будет зависеть от температуры воздушного

потока.

ВНИМАНИЕ!

Работы по подключению пульта производить до

подключения завесы к стационарной электросети,

иначе кабель управления будет находиться под на-

пряжением.

Рис. 4

7. УПРАВЛЕНИЕ ТЕПЛОВОЙ ЗАВЕСОЙ

Панель управления

Рис. 5
