ПРИМЕЧАНИЕ:

Для улучшения качества продукции, конструкция и

технические характеристики тепловентилятора, а

также его комплектация могут быть изменены про-

изводителем без предварительного уведомления.

Рис. 2

Рис. 3

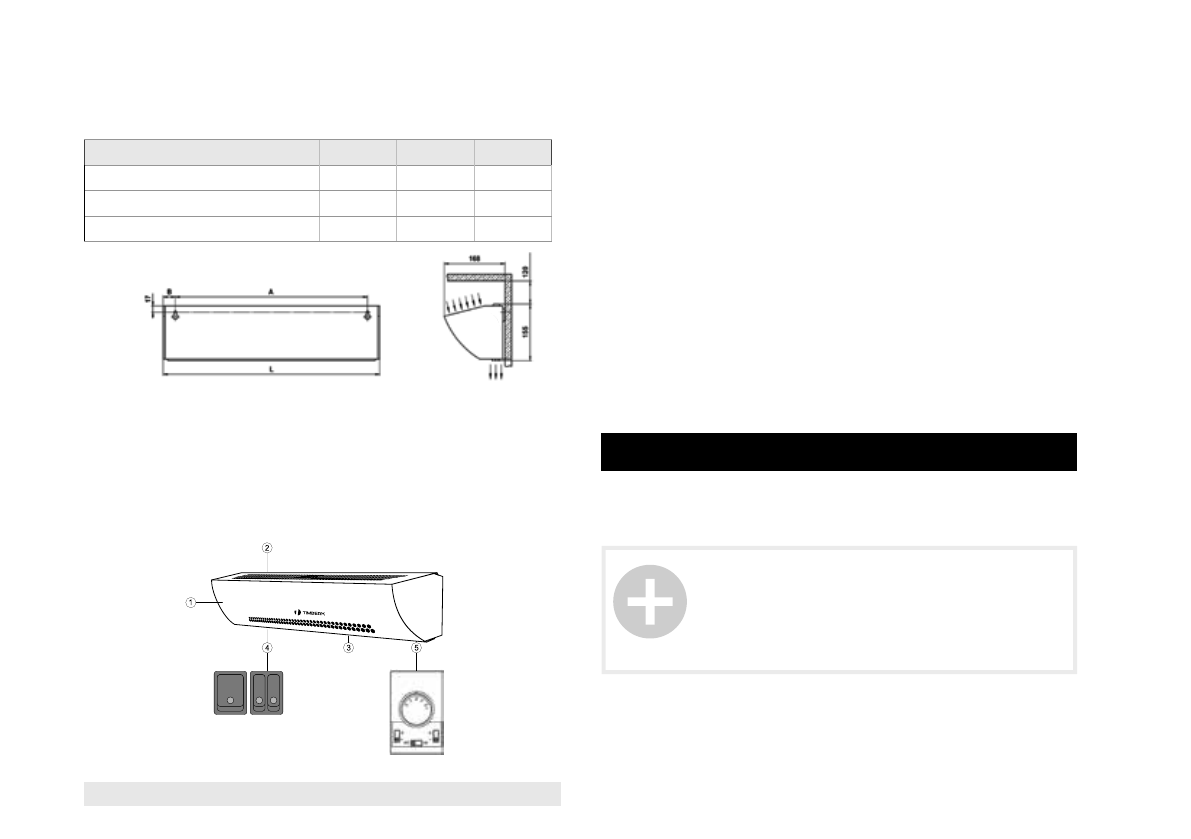

Размерные характеристики

Размерные характеристики тепловой завесы серии THC WS3 в мм в

соответствии с рис. 1. приведены в таблице 2.

Условия эксплуатации

Завеса предназначена для эксплуатации в закрытых помещениях с

температурой воздуха от минус 10

0

С до плюс 40

0

С, при относитель-

ной влажности воздуха не более 93%, в условиях, исключающих по-

падание на нее капель, брызг и атмосферных осадков (климатиче-

ское исполнение УХЛ 3.1 по ГОСТ 15150).

1. Корпус
2. Перфорированная решётка забора воздуха
3. Решётка выхода  воздуха
4. Панель управления
5. Выносной пульт управления*

* Приобретается отдельно

Принцип работы тепловой завесы (рис. 3, 4)

Тепловая завеса состоит из корпуса (1), изготовленного из листо-

вой стали, покрытой высококачественным полимерным покрытием.

Внутри корпуса установлены игольчатые нагревательные элементы

(«стич-элементы») и вентиляторный блок. Вентиляторы забирают

воздух через перфорированную решетку (2), после чего поток воз-

духа, проходя через нагревательные элементы, нагревается и с боль-

шой скоростью  направляется  через  решётку выхода воздуха (3)

сверху вниз, создавая мощный воздушный поток.

Описание тепловой завесы серии THC WS3

Модель

А

B

L

THC WS3 2M AERO II

340 мм

128,5 мм

597 мм

THC WS3 3M AERO II

340 мм

128,5 мм

597 мм

THC WS3 5M AERO II

550 мм

130 мм

810 мм

Таблица 2

1. Тепловая завеса -1 шт.
2. Руководство по эксплуатации и гарантийный талон -1 шт.

5. КОМПЛЕКТАЦИЯ

www.timberk.com • тепловая завеса

4
