www.timberk.com • electric ceiling heater
7
Fig. 6
Fig. 7
Fig. 8
6.3 Installing the infrared heater on a portable rack
Table 3.

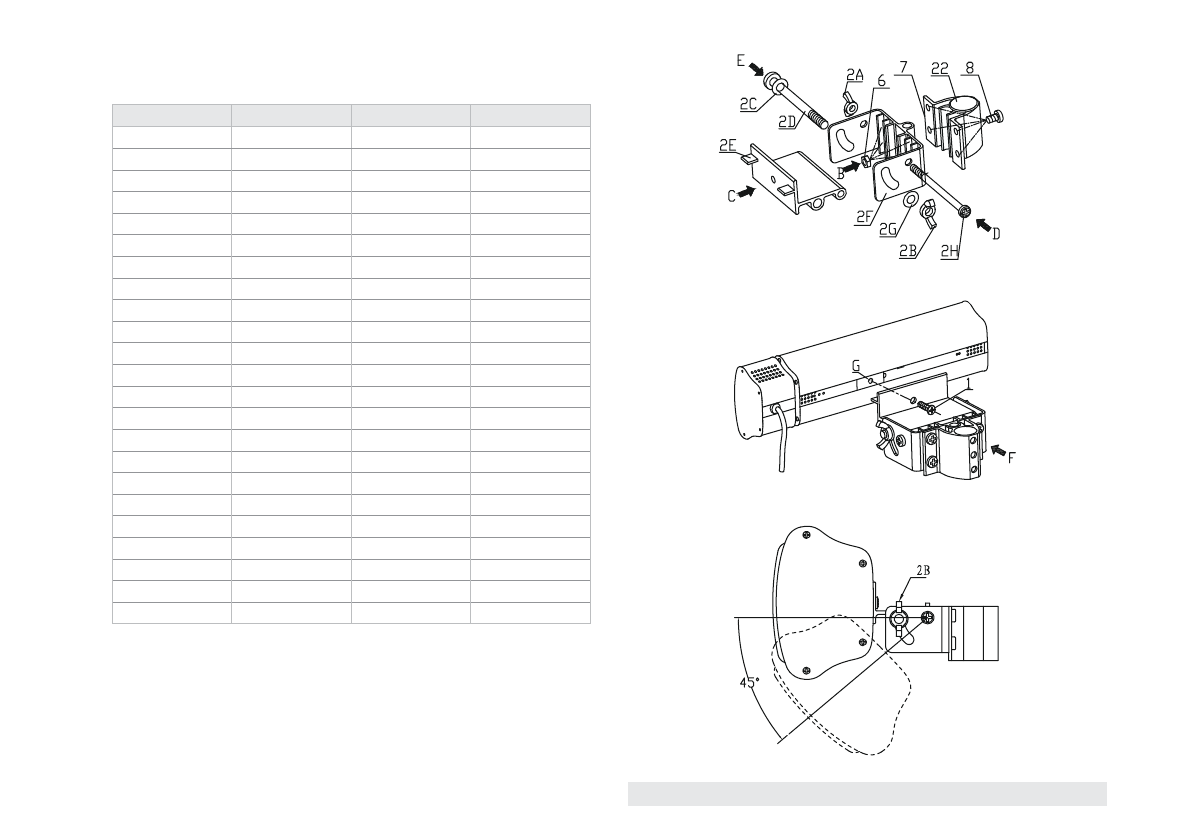

On Fig. 6, 7, 8, 9 shows stepwise instructions on assembly and installation
of infrared heater on the mobile rack.
Series
Parts name
Specification
Qty
1
Screw
M6x20
1
2
Bracket set
Aluminum
1
3
Expansion bolt
M6x60
2
4
Hanger
Steel
1
5
Bolt
M8х60
1
5A
Nut
M8
1
6
Nut
M6
4
7
Bracket 3
Aluminum
1
8
Bolt
M6х10
12
9
Telescopic tube set
Steel
1
10
Telescopic tube
Steel
1
11
Telescopic tube
Steel
1
12
Base
Plastic
1
13
M8 bolt
L shpae
1
14
Fixing plate
Steel
1
15
Base cover
Steel
1
16
Bolt
M6x50
3
17
Spring washer
Ф6.2хФ8.2х1
3
18
Washer
Ф6.2хФ14х1
3
19
Decorative cover
Steel
1
20
Hex wrench
Steel
1
21
wire holder
PA
2
22
Telescopic tube cover
Silicone
1
