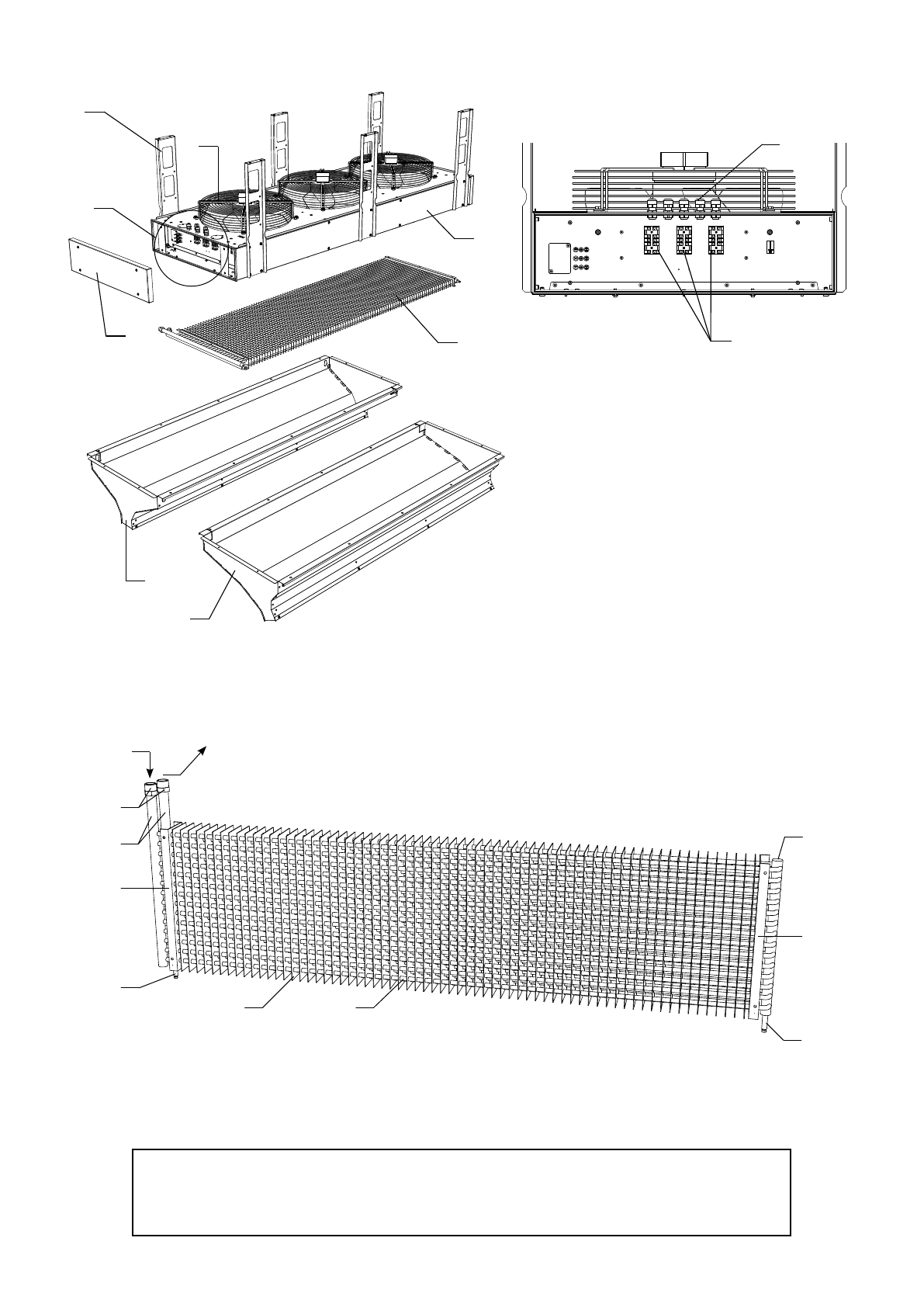

Рисунок 2. Воздушно-тепловая завеса

4.6  Отводы с резьбовыми заглушками служат как для гарантированного выпуска воздуха при заполнении системы

теплоносителем  (см.  п.7.4.6),  так  и  для  слива  воды  из  теплообменника  при  его  вертикальной  ориентации  патрубками

вверх.  При  противоположенной  ориентации  слив  воды  осуществляется  через  сливные  краны  сети.  Промежуточный

коллектор (поз. 2а) с отводом (поз.4а) делает завесу универсальной в плане ориентации при вертикальной установке.

1а

1

2

3

4

5

6

4а

3а

2а

1б

ВНИМАНИЕ!

  ОРЕБРЕНИЕ  ТЕПЛООБМЕННИКА  ВЫПОЛНЕНО  ИЗ  ТОНКОЛИСТОВОГО

АЛЮМИНИЯ.  ДЛЯ  ПРЕДОТВРАЩЕНИЯ  ЗАГИБОВ  ОРЕБРЕНИЯ,  ВМЯТИН  И  ДРУГИХ

ПОВРЕЖДЕНИЙ ВСЕ МАНИПУЛЯЦИИ С ТЕПЛООБМЕННИКОМ СЛЕДУЕТ ПРОВОДИТЬ

КРАЙНЕ АККУРАТНО, УДЕРЖИВАЯ ЕГО ТОЛЬКО ЗА ШВЕЛЛЕРА (РИСУНОК 3 ПОЗ. 3, 3а).

1 - Водяные патрубки с торцевым уплотнением;

1а - Подвод теплоносителя;

1б - Отвод теплоносителя;

2 - Подводящий и отводящий коллекторы;

2а - Промежуточный коллектор;

3, 3а - Швеллер (крепление теплообменника);

4, 4а - Отводы с резьбовой заглушкой;

5 - Переходные пластины;

6 - Трубки теплообменника.

Рисунок 3. Водяной воздухонагреватель (теплообменник)

1

2

5

6

А

7

3

4

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Теплообменник;

7 - Корпус;

8 - Гермовводы;

9 - Колодки (Х1, Х2, Х3).

8

Вид А

 9
