УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

4.1  С помощью вентиляторов воздух всасывается из помещения, подогревается, проходя через теплообменник

и выбрасывается через сопло в виде направленной струи.

4.2  Завеса состоит из прочного корпуса, изготовленного из оцинкованной стали, стандартный угол сопла – 0°,

по заказу – 30°. Основные детали и узлы показаны на рисунке 2.

4.3  На рисунке 6 даны габаритные и присоединительные размеры.

4.4  Электрические схемы завес приведены на рисунках 7-8.

4.5  В завесе установлен двухрядный теплообменник (рисунок 3), выполненный из медных труб с насадными

пластинчатыми алюминиевыми ребрами. Теплообменник снабжен промежуточным коллектором (поз.2а). На выходном

и  промежуточном  коллекторах  расположены  отводы  с  резьбовыми  заглушками  (поз.4,4а).  Теплоноситель  подается  и

отводится через водяные патрубки DIN 1ʺ с торцевым уплотнением (поз.1) выступающие из корпуса завесы.

Величина  падения  давления  рассчитана  для  температуры

воды  95/70  °С.  Для  других  температур  эта  величина

умножается на  коэффициент К.

Температура воды на входе/выходе, °С

150/70

130/70

105/70

95/70

80/60

60/40

К=0,93 К=0,95 К=0,98

К=1

К=1,04 К=1,12

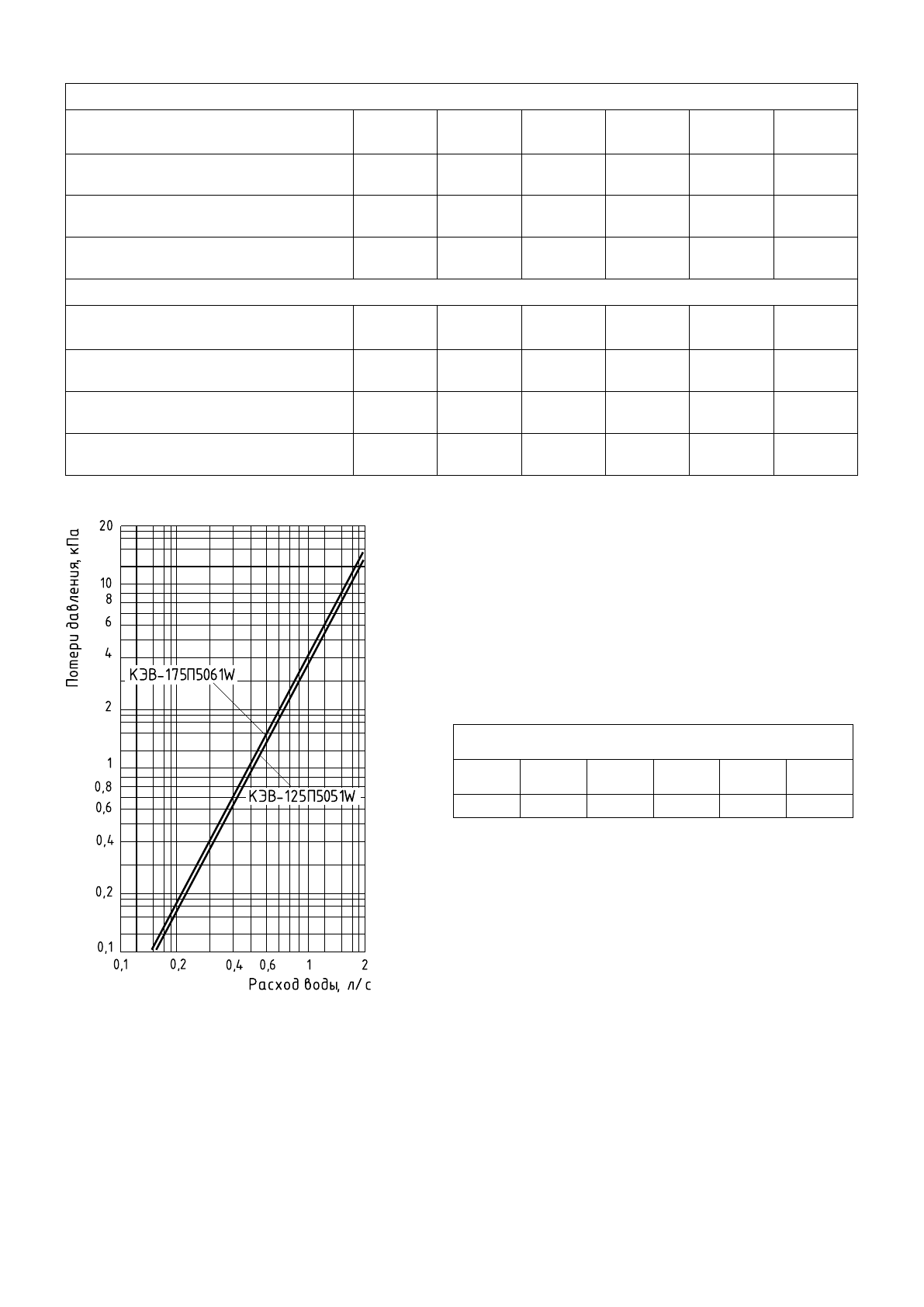

Рисунок 1. Гидравлические характеристики

Таблица 2.  Тепловые характеристики завес при температуре воздуха в помещении +15ºС

КЭВ-125П5051W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

69,9/54,9

66,5/52,4

62,5/49,3

61,0/48,4

49,0/38,6

25,3/19,3

Подогрев воздуха, ºС

при max/min расходе воздуха

32/35

30/34

28/32

28/31

22/25

11/12

Расход воды, л/с

при max/min расходе воздуха

0,24/0,19

0,30/0,24

0,48/0,38

0,66/0,52

0,66/0,52

0,34/0,26

КЭВ-175П5061W

Температура воды на входе/выходе, ºС

150/70

130/70

105/70

95/70

80/60

60/40

Тепловая мощность, кВт

при max/min расходе воздуха

105,8/89,0

99,2/83,4

91,1/76,5

87,8/73,7

70,9/59,5

39,5/33,1

Подогрев воздуха, ºС

при max/min расходе воздуха

35/38

32/36

30/33

29/31

23/25

13/14

Расход воды, л/с

при max/min расходе воздуха

0,36/0,30

0,45/0,38

0,70/0,59

0,95/0,80

0,95/0,80

0,53/0,44
