5

4.7  П о д к л ю ч е н и е   д о п о л н и т е л ь н о г о   о б о р у д о в а н и я

4.7.1 К  завесам  может  быть  подключен  концевой  выключатель  и  два  внешних  термостата.  Их  совместное

подключение производится через блок подключения дополнительного оборудования к завесам с водяным источником

тепла  и  без  источника  тепла,  далее  БЛОК-WA  (опция).  Электрическая  схема  БЛОК-WA  приведена  на  рисунке  7.

Подключение, логика работы завесы с концевым выключателем описаны в п.7 или в паспорте на БЛОК-WA.

4.7.2 При  условии  отсутствия  в  системе  внешних  термостатов  концевой  выключатель  подключается  к

пульту управления IR03 без использования БЛОК-WA по схеме справа. В этом случае при

срабатывании концевого выключателя (ворота открыты) включается максимальный режим

расхода  воздуха.  При  обратном  срабатывании  концевого  выключателя  (ворота  закрыты)

завеса  включается  в  режим  установленный  на  пульте  или  выключается  если  пульт  был

выключен.  На  рисунке  2  показаны  структурные  схемы  подключения  дополнительного

оборудования к завесе или группе завес.

4.7.3 Элементы  автоматического  регулирования  (концевые  выключатели  и  внешние  термостаты)  должны

быть предусмотрены в проекте и установлены монтажной организацией (в комплект поставок могут быть включены по

специальному заказу).

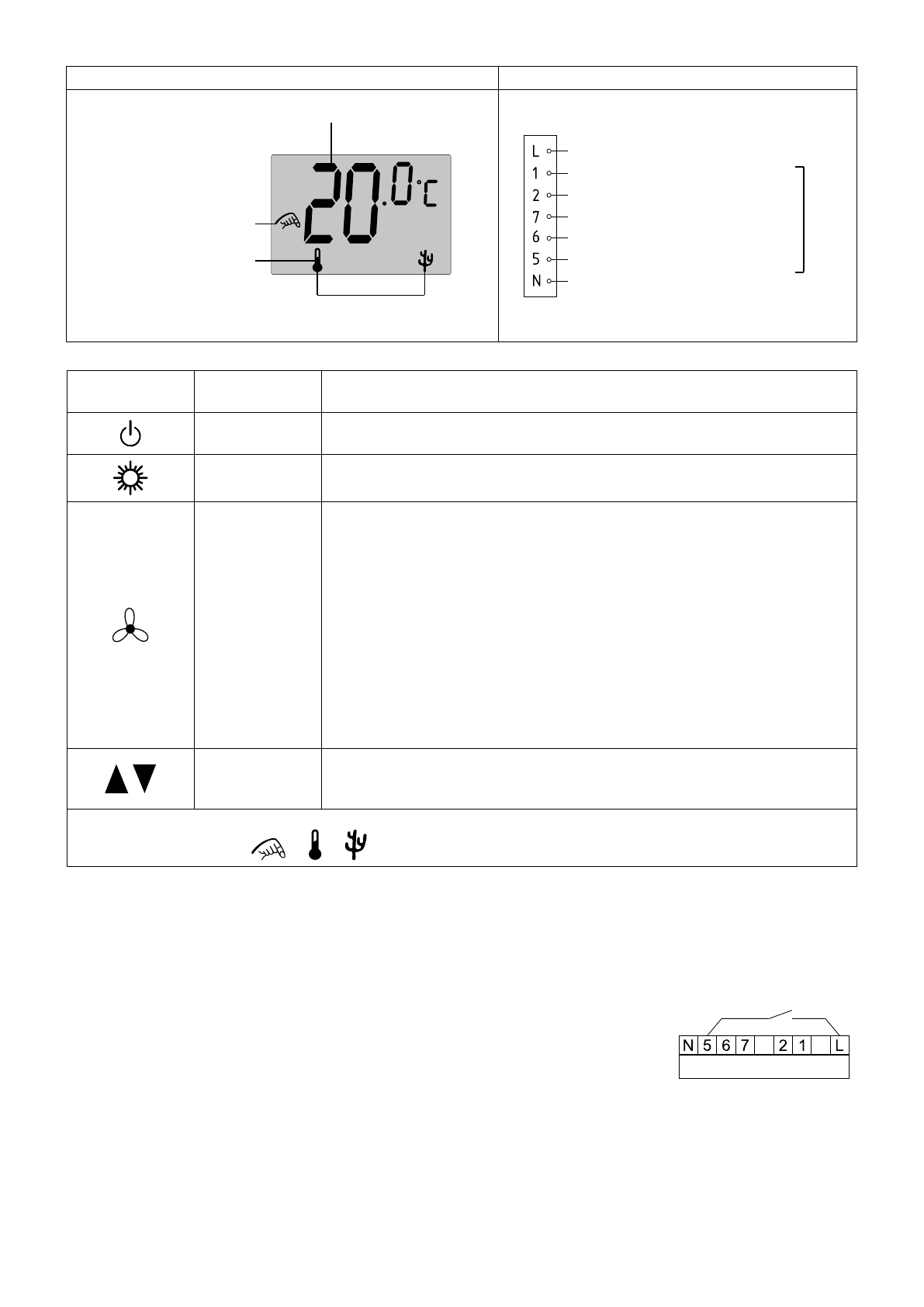

Обозначение

кнопки

Назначение

Порядок работы

Включение/

Выключение

Нажмите для включения или выключения изделия.

Выбор режима

нагрева

Режим НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла.

Выбор режима

расхода воздуха

Режим малого расхода воздуха:

При однократном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы малого расхода воздуха, далее включится режим

малого расхода воздуха.

Режим среднего расхода воздуха:

При двукратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы среднего расхода воздуха, при этом светодиод малого

расхода воздуха погаснет, далее включится режим среднего расхода воздуха.

Режим большего расхода воздуха:

При трехкратном нажатии на кнопку на выносном пульте загорится светодиод

напротив пиктограммы большого расхода воздуха, при этом светодиод

среднего расхода воздуха погаснет, далее включится режим большего расхода

воздуха.

Установка

требуемой

температуры

Режим НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла.

ЖК-дисплей показывает температуру окружающего воздуха.

ПРИМЕЧАНИЕ:

Символы на ЖК-дисплее «

», « », «

» НЕ ИСПОЛЬЗУЕТСЯ для завес без источника тепла

ЖК-дисплей

Назначения клемм пульта управления IR03

Выбор температуры

Первая ступень нагрева

Вторая ступень нагрева

(полная мощность)

Температура

L (питание 220В/50Гц)
Не используется
Не используется
Минимальная скорость вентилятора
Средняя скорость вентилятора
Максимальная скорость вентилятора
N (нейтраль)

Вых

одные сигналы  220В/50Гц

 IR03

Концевой

выключатель
