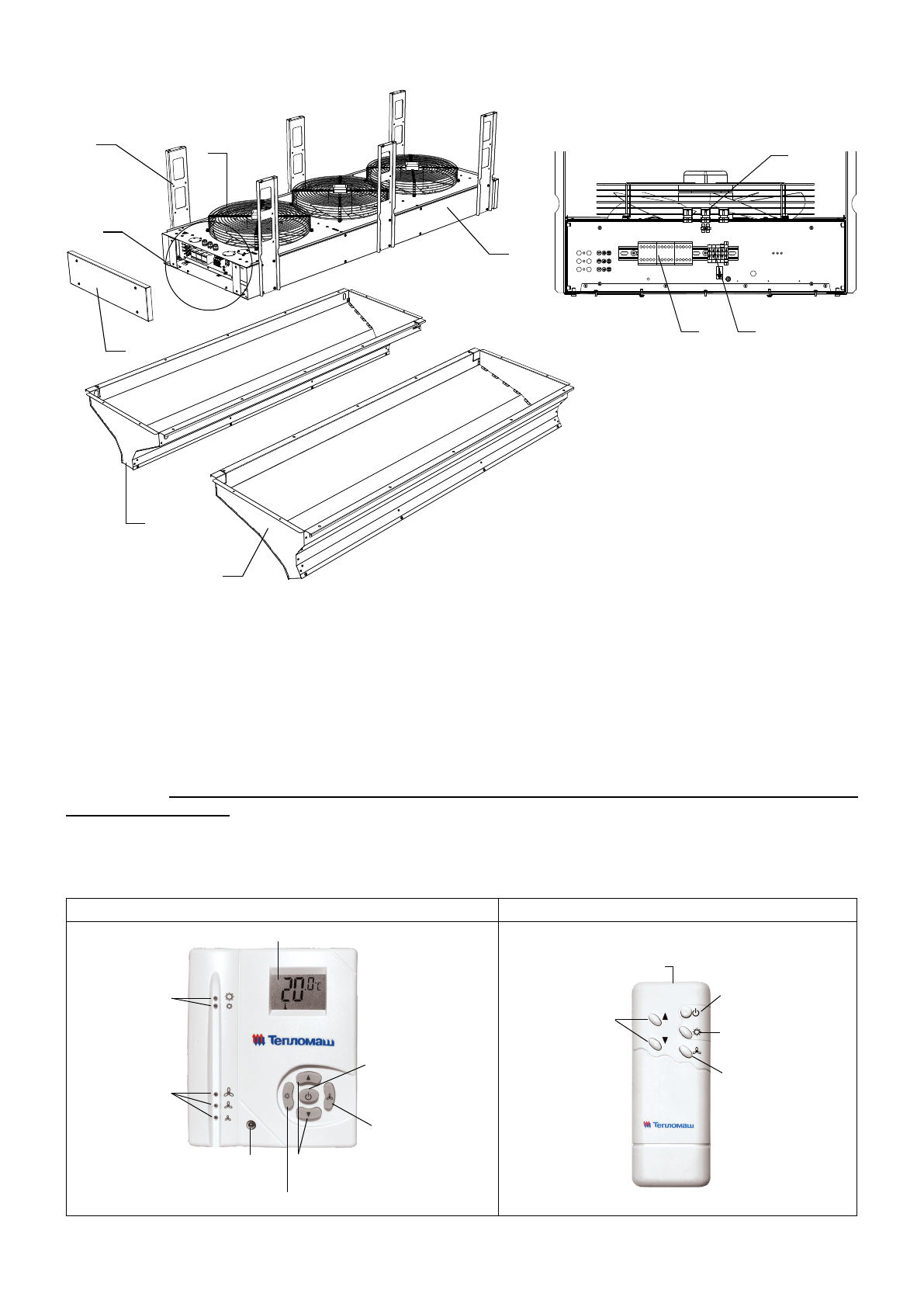

Рисунок 1. Воздушная завеса

Выносной пульт управления IR03

Дистанционный пульт управления

Светодиоды

режимов

нагрева

Светодиоды

режимов

расхода воздуха

Приемное устройство

инфракрасного

сигнала

Кнопка выбора режима нагрева

Кнопки установки

требуемой температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

ЖК-дисплей

Кнопка выбора

режима нагрева

Кнопки

установки

требуемой

температуры

Кнопка выбора

режима расхода

воздуха

Кнопка включения/

выключения изделия

Передающее устройство

инфракрасного сигнала

4.5  П у л ь т   у п р а в л е н и я   з а в е с а м и   I R 0 3

4.5.1 Управление  завесами  осуществляется  с  выносного  или  дистанционного  пульта  управления.  Внутри

выносного  пульта  находится  датчик  температуры  окружающего  воздуха  и  термостат.  Степень  защиты  оболочки

выносного пульта – IP20.

4.5.2 Выносной пульт является приемным устройством инфракрасного сигнала с дистанционного пульта. На

выносном  пульте  расположены:  пять  кнопок,  пять  светодиодов,  приемное  устройство  инфракрасного  сигнала  и  ЖК-

дисплей. На дистанционном пульте расположены пять кнопок, передающее устройство инфракрасного сигнала, а также

отсек для элементов питания (элементы AA R6 - 3шт. входят в комплект пульта).

4.5.3 Более подробное описание, а также инструкция по установке находится в упаковочной коробке пульта.

ВНИМАНИЕ! Пульт управления должен быть установлен в том же помещении, что и завеса, но вне зоны выброса

струи воздуха из сопла.

4.6  У п р а в л е н и е   н е с к о л ь к и м и   з а в е с а м и   с   о д н о г о   п у л ь т а   I R 0 3

4.6.1 К одному пульту управления можно подключить от 1 до 10 завес одной или разных моделей указанных

в таблице 1 в любых сочетаниях.

1

2

5

6

3

4

А

8

1 - Вентилятор осевой;

2 - Кронштейн;

3 - Съемная крышка;

4 - Прямое сопло;

5 - Угловое сопло (по заказу);

6 - Корпус;

7 - Гермовводы;

8 - Клеммная колодка;

9 - Электромагнитные контакторы.

9

7

Вид А

Блок управления
