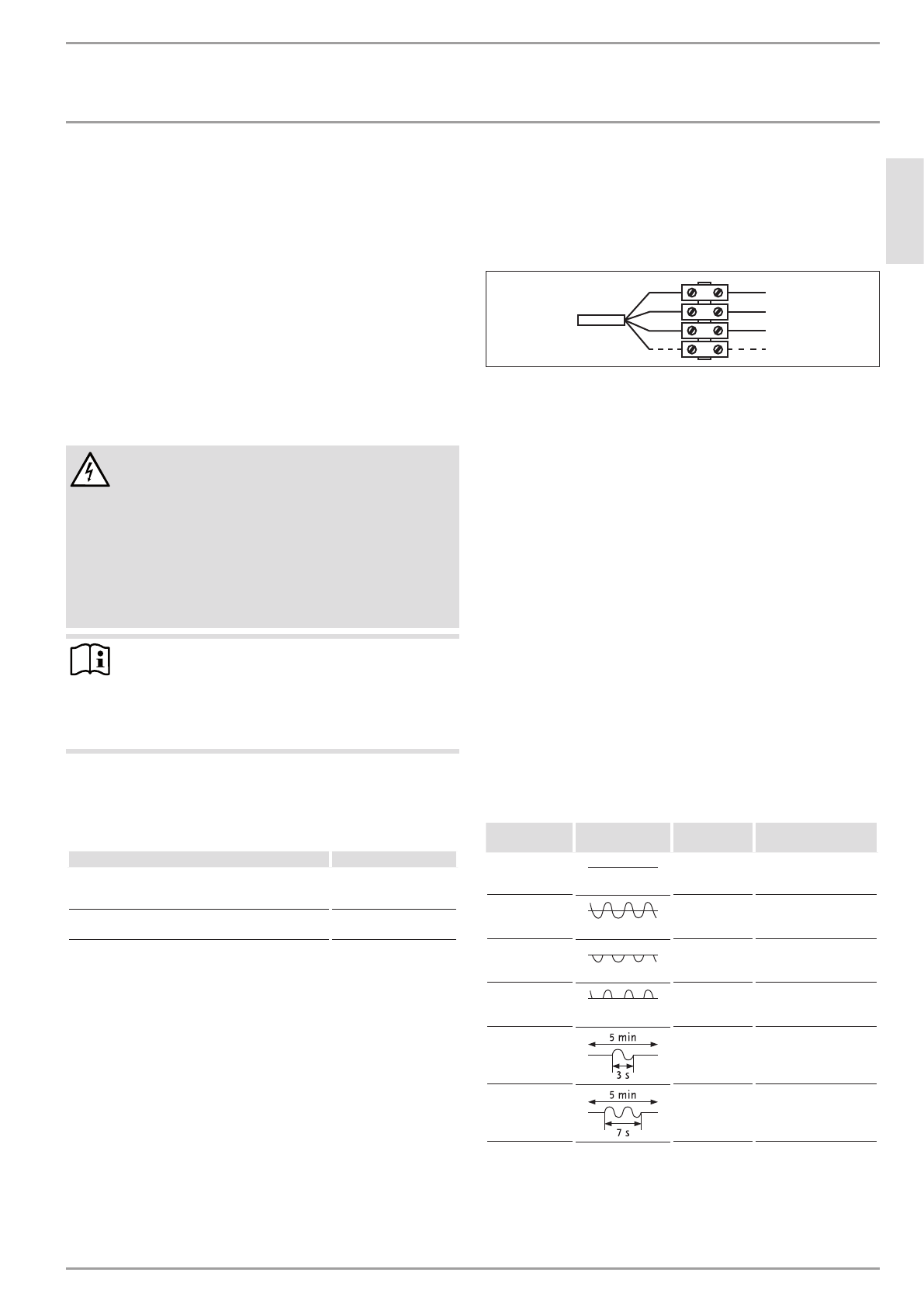

уСТАНОВкА

Монтаж

www.stiebel-eltron.com

CNS Trend | CNS Trend U |

11

РУ

СС

КИЙ

f

f

Во избежание непредвиденного падения закрепить

прибор с помощью прилагаемого предохранительного

винта на левой стороне настенной монтажной планки.

10.4  Демонтаж прибора

f

f

Ослабить и извлечь предохранительный винт из на-

стенной монтажной планки.

f

f

Чтобы снять прибор, следует нажать на пружины в

верхней части настенной монтажной планки по на-

правлению книзу.

f

f

Опрокинуть прибор вперед и приподнять так, чтобы

снять из нижних язычков настенной монтажной

планки.

10.5  Электрическое подключение

ПРЕДУПРЕЖДЕНИЕ поражение электрическим

током

-

Все работы по электрическому подключению

и установке необходимо производить в соот-

ветствии с инструкцией.

-

При неразъемном способе соединения

устройство должно отключаться от сети с

раствором всех контактов не менее 3 мм.

-

Установка со стационарно проложенным ка-

белем не допускается.

Указание

-

Следует соблюдать данные на заводской та-

бличке. Напряжение сети должно совпадать с

указанным на табличке.

-

Для подключения заказчик должен обеспечить

провод соответствующего сечения.

10.5.1 Модельный ряд CNS Trend

прибор поставляется готовым к подключению. Допустимы

следующие варианты электрического подключения:

CNS 50-300 Trend

подключение посредством штепсельной

вилки к свободно доступной розетке с защит-

ным контактом

X

Неразъемное подключение через приборную

розетку с заземлением

X

-

при подключении через розетку убедиться, что после

установки прибора доступ к розетке будет свободным.

-

при неразъемном подключении использовать кабель

питания минимальной длины и подключать прибор

напрямую к приборной розетке. при этом следует

убедиться, что длина кабеля будет достаточной для

монтажа устройства на стену.

10.5.2 Модельный ряд CNS Trend U

прибор поставляется с кабелем питания без вилки.

f

f

при неразъемном способе соединения четырехпрово-

дной кабель следует подключить к розетке, как показа-

но на рисунке:

1
2
3
4

1
2
3
4

D

00000

68

12

3

1  нулевой провод =синий

2  токонесущий провод = коричневый

3  защитный провод = желто-зеленый

4  провод линии управления = черный

Для подключения прибора можно использовать три

варианта:

- подключение прибора без управляющего провода

управление прибором не осуществляется. линия управле-

ния не подключается. В таком случае следует заизолиро-

вать провод линии управления.

- Снижение температуры посредством

управляющего провода

Для снижения температуры до заданного значения чер-

ный управляющий провод получает сигнал управления от

внешнего электронного устройства (например, таймера).

- Подсоединение управляющего провода к внешнему

блоку управления

прибор можно подключить к любому внешнему блоку

управления, подающему сигнал управления представлен-

ных ниже форм.

команда

показания осци-

лоскопа

Режим работы Температура нагрева

Нет питания

комфортная

температура

Согласно настройке

комфортной темпе-

ратуры

полнопериод-

ное колебание

230 В

Ночной

режим

Согласно настройке

снижения темпера-

туры

полупериод,

отрицатель-

ный -115 В

защита от за-

мерзания

Температура режима

антизамерзания

полупериод,

положитель-

ный +115 В

Стоп

Отсутствует

полный пери-

од 230 В, 3 се-

кунды

комфортный

режим -1 °C

На 1 °C ниже настрой-

ки комфортной тем-

пературы

полный пе-

риод 230 В,

7 секунд

комфортный

режим -2 °C

На 2 °C ниже настрой-

ки комфортной тем-

пературы
