уСТАНОВкА

Монтаж

10

 | CNS Trend | CNS Trend U www.stiebel-eltron.com

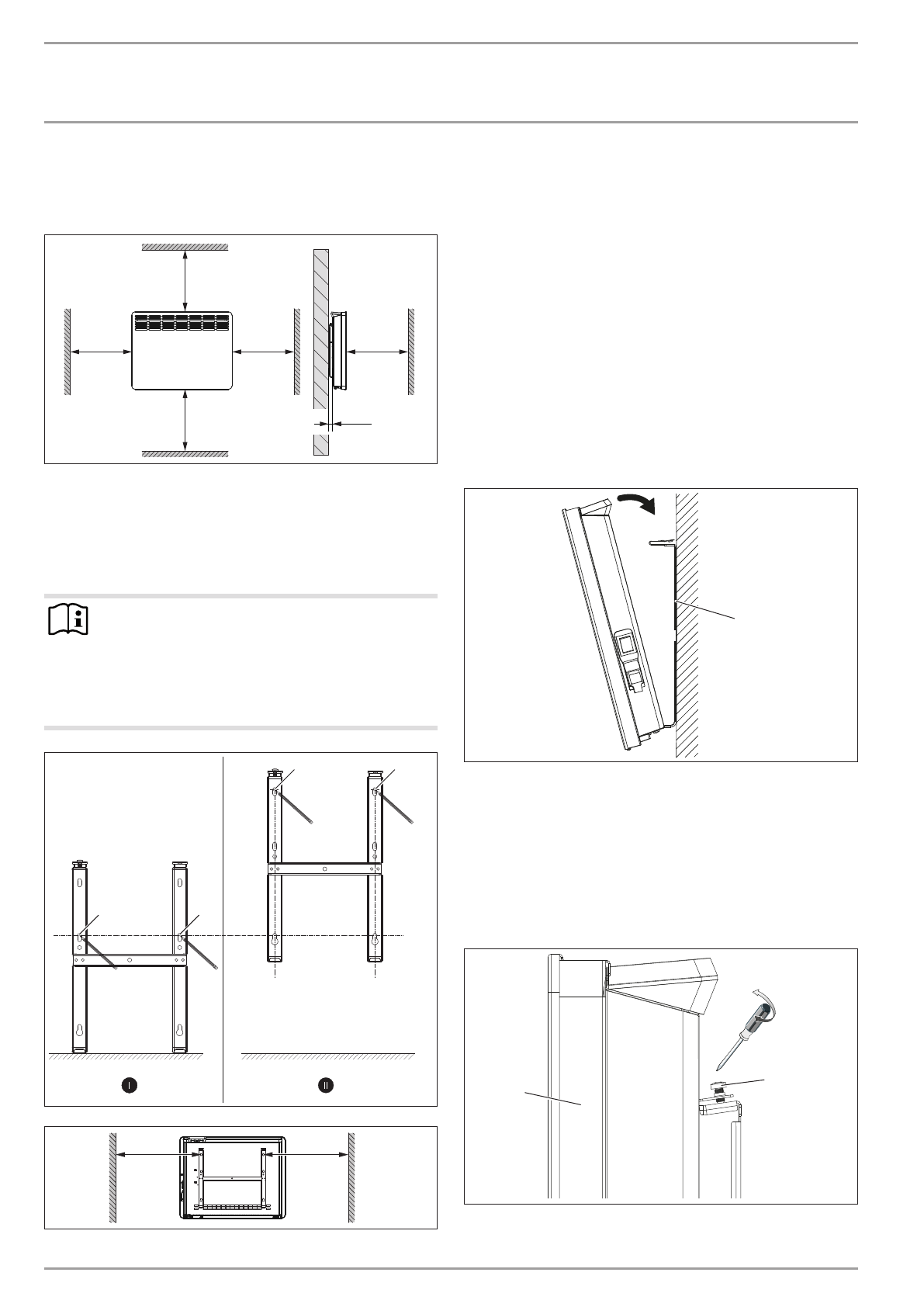

10.  Монтаж

10.1  Минимальные расстояния

≥150

≥100

≥100

≥100

≥500

≥

20

D

00000

68

09

6

10.2  Монтаж настенной монтажной планки

прибор предназначен для настенного монтажа с помо-

щью настенной монтажной планки, входящей в комплект

поставки. производить монтаж прибора можно только в

горизонтальном положении.

Указание

-

Настенную монтажную планку можно исполь-

зовать как шаблон для разметки крепежных от-

верстий на стене. Он гарантирует соблюдение

требуемого расстояния до пола.

-

Если пол неровный или имеет наклон, нужно

использовать водяной уровень.

aaa

D

00000

72

15

9

1

3

2

4

≥224

≥224

D

00000

72

31

2

f

f

Снять настенную монтажную планку с прибора.

f

f

установить настенную монтажную планку, ориентиро-

ванную по центру, горизонтально на пол. Разметить

отверстия 1 и 2.

f

f

поднять настенную монтажную планку вверх настоль-

ко, чтобы нижние отверстия настенной монтажной

планки совпадали с разметкой на стене, предназначен-

ной для монтажа.

f

f

Разметить отверстия 3 и 4 на стене, предназначенной

для монтажа.

f

f

просверлить отверстия согласно 4 разметкам.

f

f

закрепить настенную монтажную планку с помощью

соответствующего крепежного материала (шупуры,

дюбели). Благодаря вертикальным продольным проре-

зям можно компенсировать погрешности сверления.

10.3  Монтаж прибора

D

00000

72

15

7

1

1  Настенная монтажная планка

f

f

подвесить прибор, продев через приемные прорези

на тыльной стороне прибора два нижних язычка на-

стенной монтажной планки.

f

f

прибор должен находиться в вертикальном

положении.

f

f

Для фиксации нажать на прибор по направлению к

стене, чтобы обе верхних пружины настенной монтаж-

ной планки защелкнулись.

D

00000

72

15

8

1

2

1  устройство

2  предохранительный винт
