7

УСТРОЙСТВО

6. УСТРОЙСТВО

7. ПРИНЦИП РАБОТЫ

1.  Корпус (1) обогревателя изготовлен из

листовой стали и покрыт термостойким по-

лимерным покрытием. В корпусе установ-

лена алюминиевая излучающая панель

(3), внутри которой находится трубчатый

электронагреватель (2). В отсеке по съем-

ной крышкой (4) находится и клеммная

колодка (5) для подключения к стацио-

нарной электропроводке.

Для ввода в обогреватель проводов пи-

тания и защитного заземления в корпусе

предусмотреного отверстие, в котором

установлен кабельный ввод (6). Под излу-

чающей панелью установлен теплоотра-

жающий экран и прокладка для теплои-

золяции стенок корпуса.

2.  Габаритные и установочные размеры обо-

гревателей и минимальные расстояния

при установке приведены на рис. 2 и 3

схем размещения обогревателей на стра-

нице 14 настоящего руководства.

3.  Схемы подключения обогревателей при-

ведены на рис. 4, 5 и 6 на странице 15 на-

стоящего руководства.

4.  Принцип работы обогревателей.

Главное отличие инфракрасных обогре-

вателей от традиционных конвективных

систем обогрева (тепловентиляторы, во-

дяные и масляные радиаторы и т.д.) в том,

что воздух в помещении не используется

в качестве теплоносителя и для создания

комфортного температурного режима не

обязательно прогревать весь объем воз-

духа в помещении.

При подаче напряжения электронагре-

ватель нагревает алюминиевую панель,

которая начинает излучать инфракрасные

волны. Инфракрасные волны не погло-

щаются воздухом, поэтому практически

вся тепловая энергия обогревателя без

потерь передается поверхностям стен,

предметов, пола, находящихся в зоне

обогрева. Тепло, выделяющееся с нагре-

тых поверхностей, в свою очередь нагре-

вает воздух в помещении. В связи с этим

инфракрасные обогреватели имеют ряд

3

4
5

1

2

6

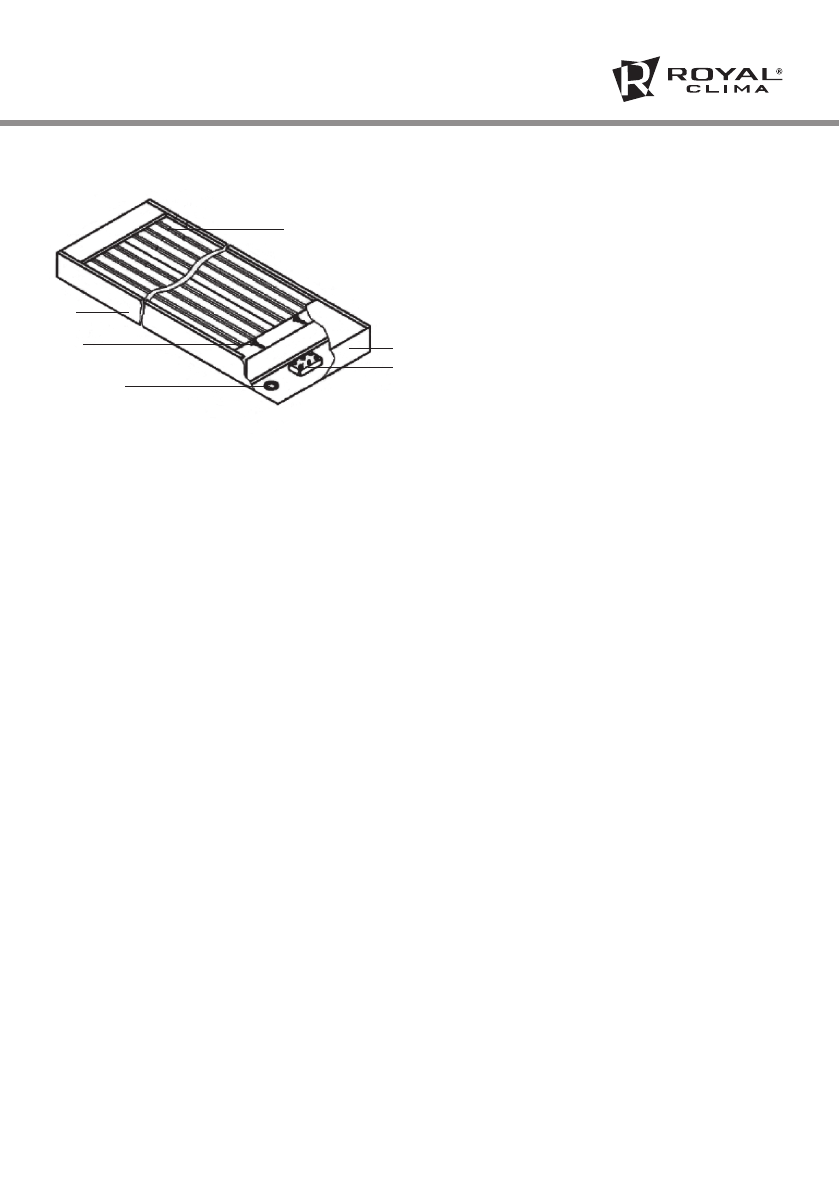

Рисунок 1

1.  Корпус

2.  Электронагреватель

3.  Излучающая панель

4.  Крышка

5.  Клеммная колодка

6.  Кабельный ввод
