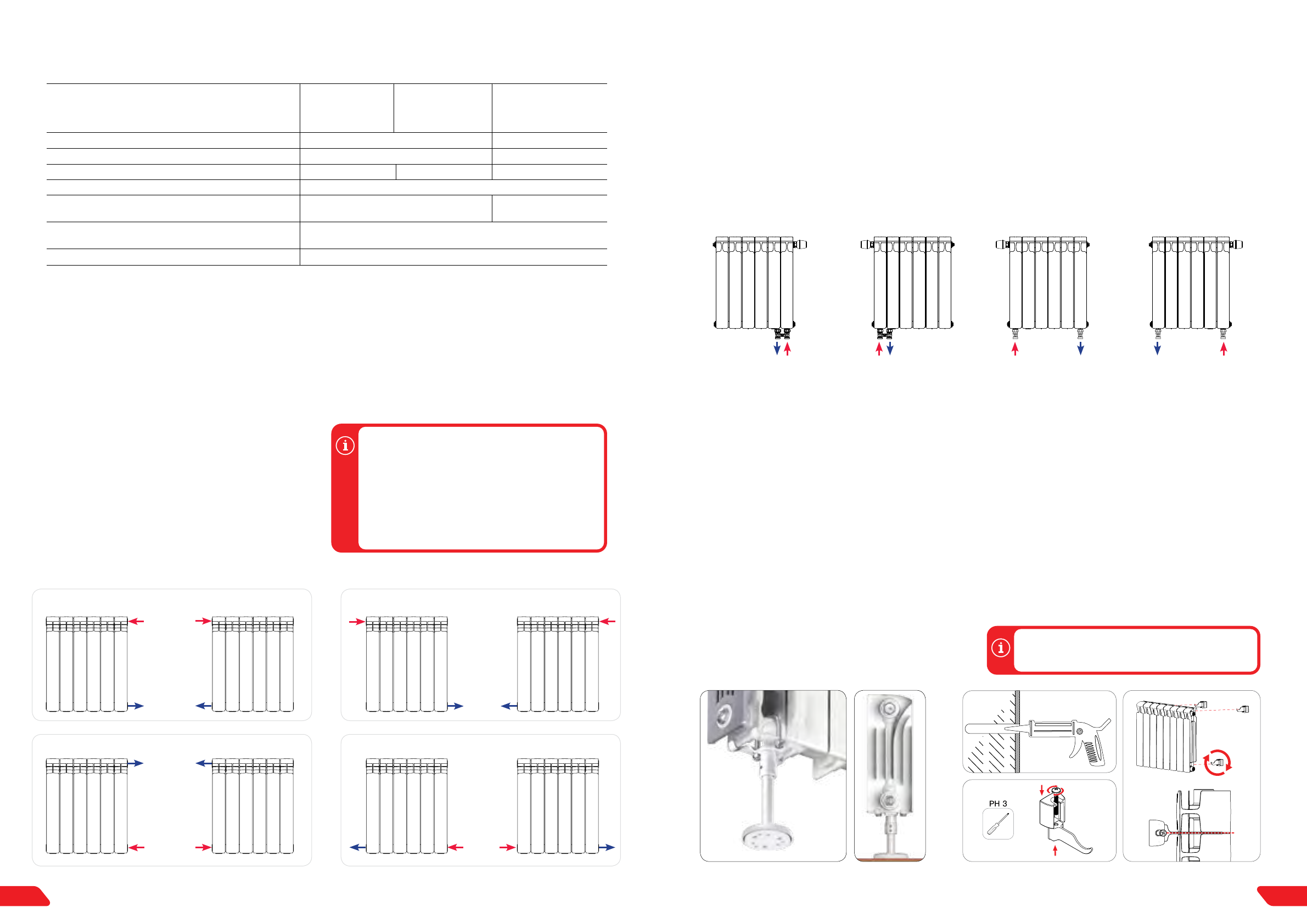

Таблица 4 – ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ РАДИАТОРОВ

Модель радиатора

Alum 500
Alum 350
Alum 200

Base 500
Base 350
Base 200

Alp 500

MONOLIT 500
MONOLIT 350

SUPReMO 500
SUPReMO 350

Рабочее давление, не более

2,0 МПа (20 атм)

3,0 МПа (30 атм)

Испытательное давление

3,0 МПа (30 атм)

4,5 МПа (45 атм)

Разрушающее давление

≥

 6,0 МПа (60 атм)

≥

10,0 МПа (100 атм)

≥

 25,0 МПа (250 атм)

Максимальная температура теплоносителя

 до 135

о

С

Номинальный размер резьбы коллекторов

G1’’

        G3/4’’ или
        G1/2’’

ПДК растворенного кислорода в теплоносителе,
не более

20 мкг/дм

3

Относительная влажность в помещении, не более

75%

Алюминиевые и биметаллические радиаторы RIFAR

в стандартном исполнении могут быть подключены
к системе отопления по схемам, представленным на

рисунках 2-9.

Особенности подключений

Значения номинального теплового потока для радиаторов

получены в соответствии с методикой по ГОСТ Р 53583-
2009 при схеме подключения радиатора сверху вниз при
температурном напоре

∆

t = 70

о

С и расходе теплоносителя

через отопительный прибор M

пр

 = 0,1 кг/с (360 кг/ч) для

схем подключения, показанных на рисунках 2, 3. Для дости-
жения максимальной теплоотдачи наиболее предпочтитель-
ными являются схемы, представленные на рисунках 2-5.

Тепловой поток радиаторов может быть снижен при под-

ключении по схемам и используемым режимам, отличным
от нормированных. В этом случае применимы следующие
технические решения:

- рисунки 6, 7: при подключении по такой схеме в коллек-

тор в месте подключения установить направляющую потока,
см. раздел «Направляющая потока» (стр. 44);

- рисунки 8, 9: для подключения по такой схеме в нижний

коллектор радиатора возможно установить пружинный кла-
пан, см. раздел «Клапан внутренний пружинный» (стр. 44).

6. СХЕМЫ ПОДКЛЮЧЕНИЯ К СИСТЕМЕ ОТОПЛЕНИЯ

рис. 2

рис. 3

рис. 5

рис. 4

рис. 7

рис. 8

рис. 9

рис. 6

8. КРЕПЛЕНИЕ РАДИАТОРОВ

Крепление радиаторов RIFAR может быть напольным или

настенным.

Для крепления радиаторов к полу используют напольный

кронштейн (рисунок 14). Напольные регулируемые крон-
штейны RIFAR представляют собой конструкцию с опорной
площадкой на регулируемуей опоре с затяжным механиз-
мом, фиксирующим радиатор за нижний коллектор.

 Рекомендации по монтажу напольного кронштейна можно

посмотреть в разделе «Продукция» на сайте www.rifar.ru.

Настенный монтаж можно выполнить с помощью настен-

ных регулируемых кронштейнов RIFAR (рисунок 15).

Конструкция настенного кронштейна предусматривает его

крепление как штатным крепежем, так и усиленными анке-
рами в зависимости от условий монтажа. Анкерный крепеж
в комплектацию кроштейна не входит и подбирается в за-
висимости от условий монтажа. При монтаже радиаторов
с числом секций до 10 следует использовать не менее 3
кронштейнов (2 сверху, 1 снизу), до 14 – не менее 4 (3
сверху, 1 снизу).

Если стена выполнена из пористого бетона или газоблока,

для более надежного крепления кронштейна заполните

подготовленную для дюбеля полость соответствующим
инъекционным составом для пористого бетона/газоблока
(в комплект не входит).

При установке радиатора на стену необходимо обеспечить

его надежное крепление и неподвижное состояние.

Нижний кронштейн можно перевернуть и винтом

зафиксировать нижний коллектор в распор (рисунок 15).
Усилие затяжки должно быть минимальным для обеспечения
неподвижности прибора.

Для оптимальной теплоотдачи радиатора кронштейны

должны обеспечивать положение прибора согласно рисун-
ку 1, стр. 15.

С рекомендациями по монтажу настенного кронштейна мож-

но ознакомиться в разделе «Продукция» на сайте www.rifar.ru.

7. СХЕМЫ ПОДКЛЮЧЕНИЯ ДЛЯ
ИСПОЛНЕНИЯ VENTIL

рис. 10

рис. 11

рис. 12

рис. 13

При реконструкции существующих или проектировании

новых систем отопления актуальны решения по скрытию
инженерных коммуникаций. При этом важным фактором,
снижающим затраты на отопление, является возможность
точного регулирования температуры в помещении. Конфи-
гурация таких систем отопления предусматривает установку
в них радиаторов с нижним подключением и с возможно-
стью терморегулирования. Для всего модельного ряда ра-

диаторов отопления RIFAR существует техническое решение
по их производству со схемой нижнего подвода теплоноси-
теля (рисунки 10-13). Такие радиаторы имеют обозначение
VENTIL. Монтаж отопительного прибора предельно упрощен
и предусматривает установку узла нижнего подключения к
подводящему и отводящему трубопроводам системы ото-
пления. Для управления температурой в помещении ис-
пользуют ручной или автоматический терморегуляторы.

рис. 14

рис. 15

Ввиду особенностей технологии изготовления мо-
делей MONOLIT и SUPReMO:
- для схем, представленных на рисунках 8, 9, са-
мостоятельная установка пружинного клапана не-
возможна и выполняется по заказу потребителя на
заводе-изготовителе;
- для моделей MONOLIT и SUPReMO не предусмо-
трено использовать направляющую потока в стан-
дартном исполнении с правым или левым пере-
ходником с соединением G1”.

Для расчета нагрузки на один кронштейн исполь-
зуйте значения массы секции радиатора с учетом
массы теплоносителя, приведенные в таблице 1.
