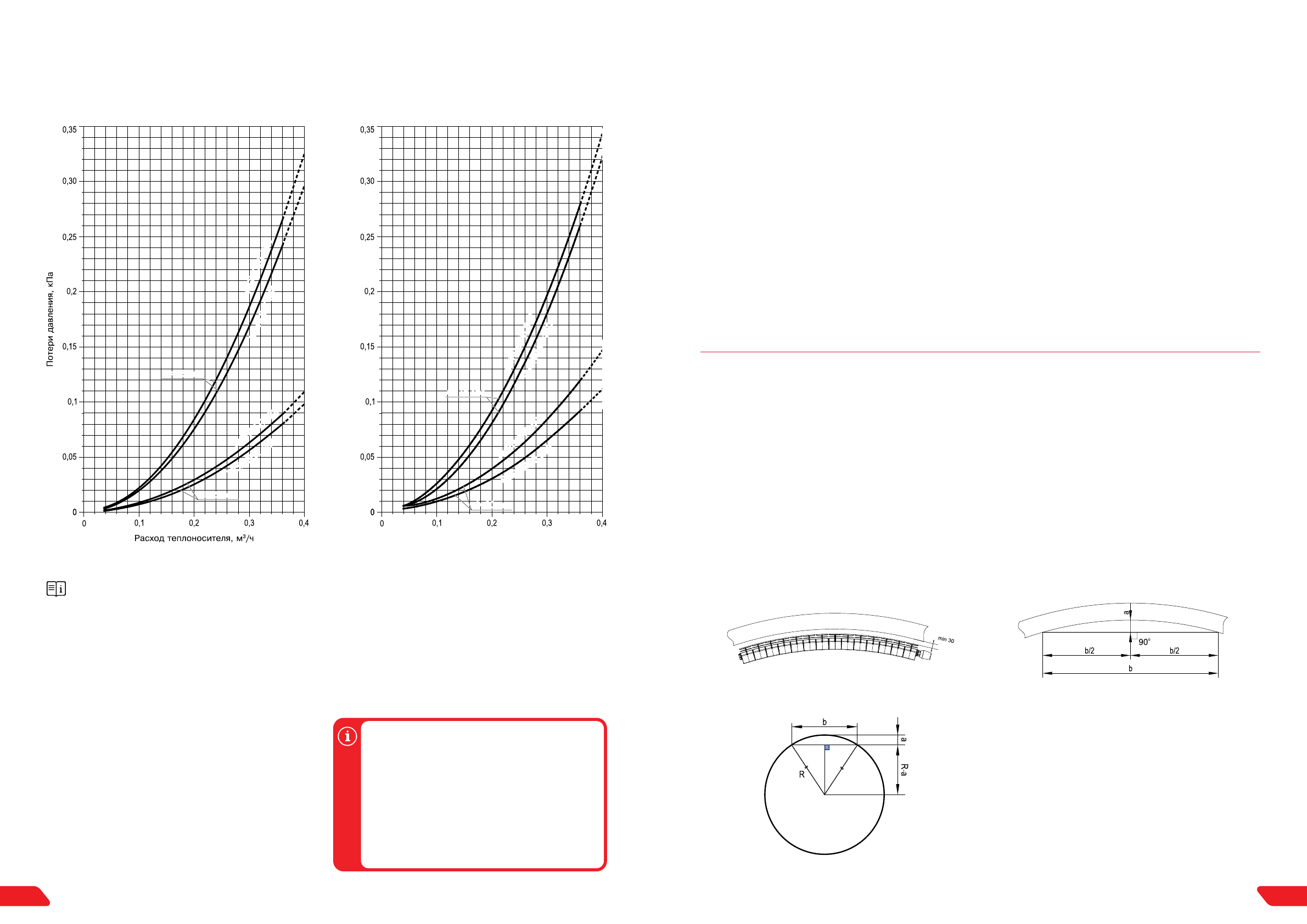

ЗАВИСИМОСТЬ ПОТЕРЬ ДАВЛЕНИЯ

Δ

Р, кПа,

ОТ РАСХОДА ТЕПЛОНОСИТЕЛЯ M, м

3

/ч

РАСЧЕТ РАДИУСА ЭРКЕРА

Если отсутствует план помещения с указанием
радиуса эркера R, для расчета можно
воспользоваться следующей формулой:

R = (4a

2

+ b

2

) / 8a

Пример:
a = 200 мм, b = 2000 мм
R = (4x200

2

+ 2000

2

) / 8x200 = 2600 мм

Радиус эркера 2600 мм

Модель RIFAR FLEX – это уникальная модель среди алюми-

ниевых и биметаллических секционных радиаторов, отлича-
ющаяся тем, что имеется возможность придания радиатору
радиуса кривизны.

Возможно изготовление радиаторов RIFAR FLEX как для

вогнутых, так и для выпуклых стен с радиусом кривизны не
менее 1450 мм. Установка такого радиатора вдоль полу-
круглой стены не вызывает затруднений и возможна с ис-
пользованием стандартных кронштейнов.

Благодаря уникальной технологии сборки радиато-

ров RIFAR FLEX из секций классических моделей RIFAR
Base  500, Base 350, Base 200, Alum 500, Alum 350, Alum  200,
Alp 500 доступны широкие возможности, по выбору внеш-
него вида, габаритных размеров и теплотехнических харак-
теристик прибора.

Придание изогнутой формы радиатору не изменяет его

эксплуатационных параметров по сравнению с обычными

радиаторами. Модель RIFAR FLEX сохраняет в полном объ-
еме теплотехнические характеристики той модели, из сек-
ций которой собран. Радиаторы RIFAR FLEX в исполнении
VENTIL имеют возможность подключения к системе отопле-
ния с нижним подводом теплоносителя.

При заказе радиаторов RIFAR FLEX необходимо указать:
• модель радиатора;
• количество секций;
• способ подключения;
• радиус эркера.

Пример: Исполнение FLEX, модель радиатора Base 500,

количество секций 14, способ подключения: нижнее правое
(VENTIL), радиус эркера 2600 мм или

RIFAR BVRF 500-14 2600 мм, более подробно см. раздел

«Обозначение радиаторов» (стр. 45).

11. РАДИАТОРЫ С РАДИУСОМ КРИВИЗНЫ – RIFAR FLEX

В последнее время в архитектуре при проектировании и

строительстве многоэтажных зданий и коттеджей стало
популярным использовать техническое решение – эркер.
Это придает жилому дому индивидуальный облик, зритель-
но увеличивает площадь и объем внутренних помещений,
улучшает их освещенность и инсоляцию.

Эркер представляет собой часть здания, выступающую за

плоскость фасадной стены или угол с полным или частич-
ным остеклением. Как правило, эркер имеет в поперечном
сечении простую форму – прямоугольную, трапециевидную,
треугольную, а чаще всего полукруглую или дугообразную.

Увеличивая эстетические и функциональные характери-

стики помещения для работы и отдыха, а также улучшая
зрительное восприятие, эркеры создают дополнительные
трудности при установке отопительных приборов, в част-
ности, если для обогрева комнаты использовать обычный
плоский радиатор водяного отопления. При его установке в
криволинейной нише эркера под подоконником он зритель-
но будет выступать за ее пределы. Это нарушит эстетиче-

ское восприятие эркера как целостного элемента внутрен-
него дизайна помещения. Более того, для монтажа плоских
радиаторов в эркере необходимо выполнение специальных
требований, несоблюдение которых приведет к снижению
эффективности нагрева помещения.

Компания RIFAR предлагает техническое решение для ди-

зайнеров и проектировщиков систем отопления. Специаль-
но для установки в полукруглых эркерах компания «РИФАР»
разработала радиаторы с радиусом кривизны RIFAR FLEX.
Это полностью решает все проблемы с выбором места и
способа установки радиатора, возникающие при монтаже
в помещениях с полукруглыми или дугообразными эркера-
ми, а также позволяет использовать радиатор не только как
отопительный прибор, но и как элемент дизайна интерьера.

При комплектации радиатора термостатическим

клапаном необходимо учитывать рекомендации про-
изводителя клапана по расходу теплоносителя и пе-
репаду давления. В случае нижнего подключения ра-
диатора к системе отопления следует дополнительно
учитывать гидравлические характеристики присоеди-
нительной арматуры (узла нижнего подключения).

Для определения максимально возможной скорости

движения теплоносителя в трубопроводах по пара-
метру допустимого эквивалентного уровня шума сле-
дует использовать Приложение (обязательное) СП
60.13330.2016 «Отопление, вентиляция и кондицио-
нирование воздуха».

Результаты гидравлических испытаний представлены

по состоянию на 31.01.2020. Испытания проведены для
схемы подключения «сверху вниз».

К о н с т р у к т и в н ы е   и   т е х н и ч е с к и е   п а р а м е т р ы   о т о п и т е л ь -

н ы х   п р и б о р о в ,   а   т а к ж е   т е х н о л о г и я   и х   п р о и з в о д с т в а   и
и с п ы т а н и й   п о с т о я н н о   с о в е р ш е н с т в у ю т с я ,   к о м п а н и я
АО «РИФАР» оставляет за собой право вносить измене-
ния без предварительного уведомления. Просим Вас сле-
дить за изменениями на официальном сайте компании
www.rifar.ru.

ПРИМЕЧАНИЕ

Ïîòåðè äàâëåíèÿ, êÏ

à

Ðàñõîä òåïëîíîñèòåëÿ, ì

3

/÷

S

U

P

R

eM

O

5

00

S

U

P

R

eM

O

3

50

SU

P

Re

M

O

 5

0

0

S

U

P

Re

M

O

35

0

d=15 ìì

d=20 ìì

S

U

P

R

eM

O

5

00

S

U

P

R

eM

O

3

50

SU

P

Re

M

O

 5

0

0

S

U

P

Re

M

O

35

0

d=15 ìì

d=20 ìì

MONOLIT 50

0

MONOLIT 50

0

MONOLIT 50

0

MONOLIT 50

0

MONOLIT 35

0

MONOLIT 35

0

MONOLIT 35

0

MONOLIT 35

0

d=15 ìì

d=15 ìì

d=20 ìì

d=20 ìì

Для предотвращения в жилых помещениях шумо-

вых эффектов от движения теплоносителя по ра-
диаторам рекомендуется подбирать термостати-
ческие клапаны и осуществлять их преднастройку
таким образом, чтобы максимальный перепад
давлений теплоносителя в отопительном приборе
или на группе последовательно соединенных при-
боров не превышал значений, указанных в техни-
ческой документации производителя запорно-ре-
гулирующих устройств.
