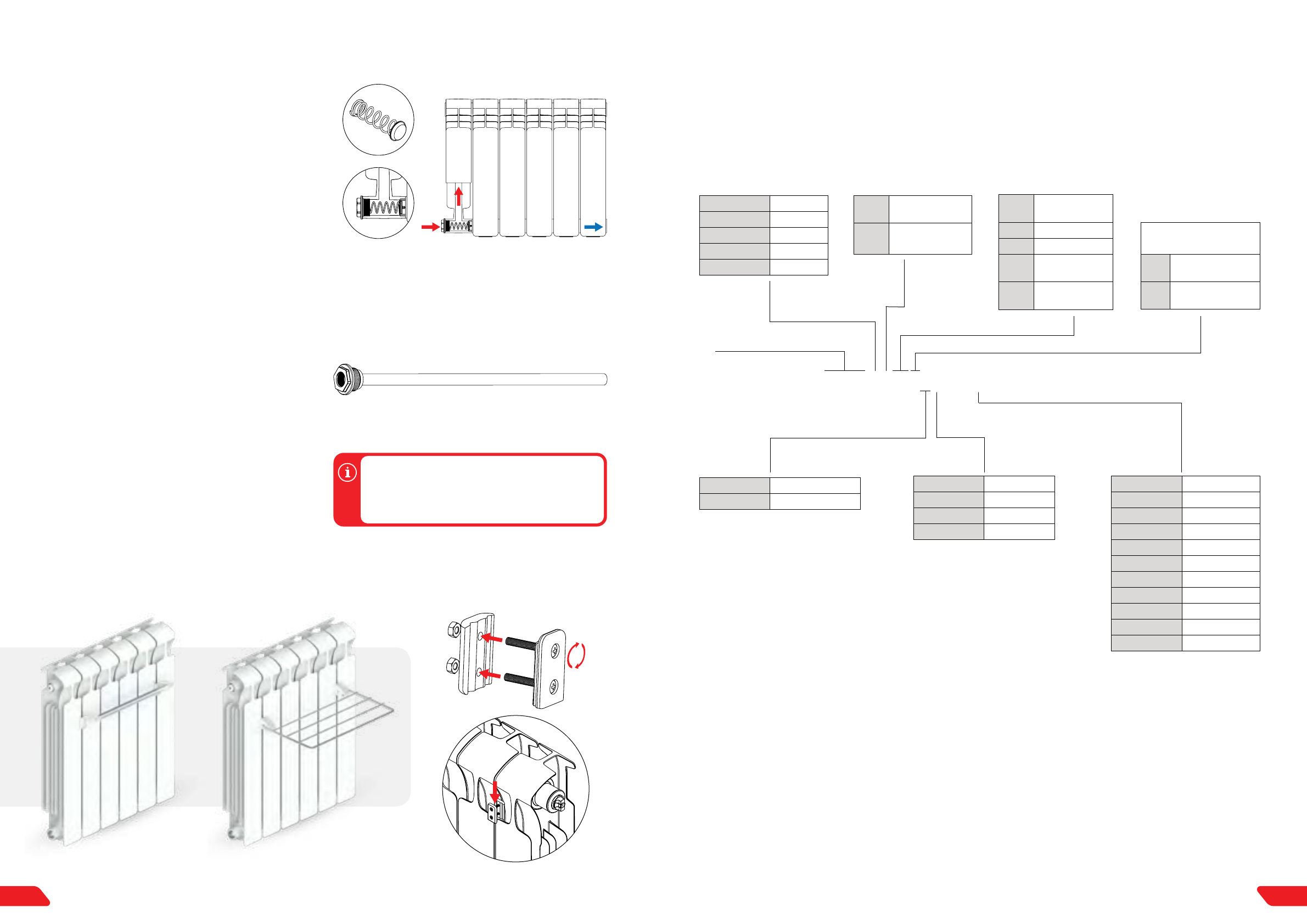

22. АКСЕССУАРЫ ДЛЯ РАДИАТОРОВ RIFAR

Полотенцедержатель

Полка для сушки

Инструкция по сборке крепления

20. КЛАПАН ВНУТРЕННИЙ ПРУЖИННЫЙ

Клапан внутренний пружинный устанавливают в коллектор

радиатора в месте подвода теплоносителя  при подклю-
чении по схемам, показанным на рисунках 8, 9, с целью
перенаправления потока в заданном направлении. В кон-
струкции предусмотрены части для крепления в переход-
нике радиатора и закрытия горизонтального коллектора
во второй секции. Этим обеспечивается перенаправление
потока теплоносителя через верхний коллектор радиатора.

Эскиз конструкции и место установки стандартного клапа-

на представлены на рисунке 16.

Новые модели аксессуаров RIFAR, устанавливающиеся на

лицевые поверхности приборов отопления, имеют простую
и унифицированную конструкцию. Запатентованные и на-
дежные крепления не наносят повреждений при их уста-
новке на радиатор. Полотенцедержатель и полка для сушки
подходят для всего модельного ряда радиаторов RIFAR.

рис. 16

Минимальное количество секций,

требуемое для установки – 6 шт.

Максимальная нагрузка:

полка для сушки – 6 кг
полотенцедержатель – 10 кг

21. НАПРАВЛЯЮЩАЯ ПОТОКА

Направляющую потока рекомендовано устанавливать

при подключении по схемам, показанным на рисунках 2,
3 (стр. 16) в случае, если у радиатора более 12 секций
и объем подачи теплоносителя мал для его эффективной
циркуляции, а также для схем, представленных на рисун-
ках 6, 7. Обращаем ваше внимание на то, что для моделей
MONOLIT и SUPReMO не предусмотрено использовать на-
правляющую потока в стандартном исполнении с правым
или левым переходником с соединением G1”.

Расчет длины направляющей потока

L

напр

 = L - 1..2 L/n,

где L

напр

 – длина направляющей потока;

L – длина радиатора;
n – количество секций в радиаторе.

23. ОБОЗНАЧЕНИЯ РАДИАТОРОВ

RIFAR BVLRDF 500 - 14

Наименование радиатора

B

Base

S

SUPReMO

M

MONOLIT

Alum

Alum

A

Alp

Модель радиатора

Без нижнего
подключения

V

С нижним
подключением

Без нижнего

подключения

R

Правое

L

Левое

RL

Вход справа,

выход слева

LR

Вход слева,

выход справа

Термостатический

клапан

Heimeier

D

Danfoss

Исполнение нижнего подключения

С нижним подключением

Без радиуса

F

С радиусом

200

200 мм

350

350 мм

500

500 мм

800

800 мм

Межосевое расстояние

4

4 секции

5

5 секций

6

6 секций

7

7 секций

8

8 секций

9

9 секций

10

10 секций

11

11 секций

12

12 секций

13

13 секций

14

14 секций

Количество секций

Исполнение Flex

Примеры обозначения:

1. Радиатор SUPReMO, межосевое расстояние 500 мм,

14 секций > RIFAR S 500-14

2. Радиатор Base, межосевое расстояние 350 мм,

12 секций, исполнение FLEX, радиус стены 3600 мм
> RIFAR BF 350-12, R = 3600 мм

3. Радиатор MONOLIT, межосевое расстояние 500 мм,

10 секций, с нижним подключением, подключение правое
> RIFAR MVR 500-10

4. Радиатор SUPReMO, межосевое расстояние 500 мм,

5 секций > RIFAR S 500-5

5. Радиатор Alum, межосевое расстояние 350 мм,

14 секций, исполнение FLEX, с нижним подключением вход
справа, выход слева, радиус стены 2600 мм
> RIFAR Alum VRLF 350-14, R = 2600 мм


6. Радиатор Base, межосевое расстояние 500 мм,

12 секций, с нижним подключением, подключение

левое

> RIFAR ВVL 500-12

Для облегчения формирования заказа по алюминиевым и

биметаллическим радиаторам RIFAR предлагаем восполь-
зоваться сокращенными обозначениями, учитывающими
модель, исполнение VENTIL и/или FLEX, а также межосевое

расстояние и количество секций. В исполнении FLEX необ-
ходимо дополнительно указать для вогнутой или выпуклой
стены предназначен радиатор, а также радиус кривизны
эркера или стены.
