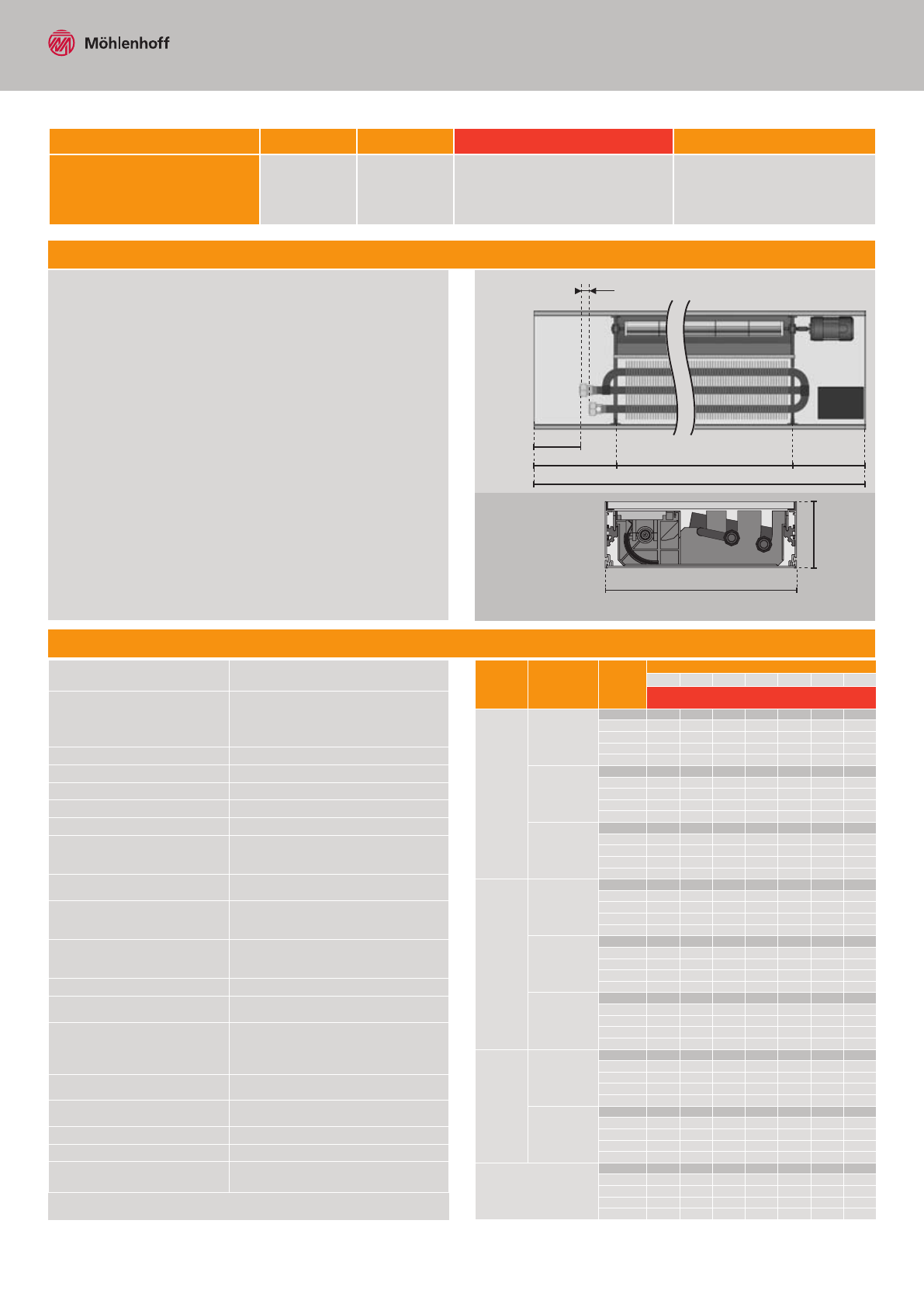

Mehlenhoff QSK EC 260-110-1250 - Инструкция по эксплуатации - Страница 4

75

Вид сверху

В разрезе

• Системный конвектор QSK  EC 320
• Высокопрочная монтажная крышка
• Системный лоток из алюминия, анодированный (цвет C31)
• Высокоэффективный нагревательный элемент состоит

из медной трубы и алюминиевых ламелей собственного

производства

• Тангенциальный вентилятор с EC-технологией и фильтром
• Наружные юстировочные блоки JBA 8.80 (внутренние

юстировочные блоки JBA 8.80 – по запросу)

• Интегрированная многофункциональная системная плата

управления GS 2000

• Подключение – 230 В, 0-10 В или через EIB-аналоговую

систему

• PWW-соединение торцевое, левое (по направлению

к окну)

• PWW-соединение 3/4˝ с вентильным соединением евроконус и

воздухоотводом• Руководство по монтажу (на 5 языках)

Примечание: отдельно поставляется декоративная поперечная
решетка DR 15.260 или декоративная решетка с продольным
расположением прутков DL15.260.

Обозначение модели

Ширина

Высота

Теплопроизводительность

Стандартная длина

QSK EC 320

320

110

822–6863 Вт

при среднем числе оборотов

850 мм

1250 мм – 3750 мм

(с шагом 500 мм)

* Изготавливается любой длины в зависимости от заказа. Общая длина может
достигать 5000 мм.

Описание изделия

Регулируемая высота

от 115 мм до 155 мм

(за счет юстировочных блоков)

Нагревательный элемент
Длина оребрения HL
Ширина
Высота

3 -трубный
KL – 670 мм
147 мм
50 мм

WW-соединение

Евроконус 3/4” с воздухоотводом

Диаметр трубы

Ø

 15 мм

Рабочее давление

10 бар

(под заказ 16 бар)

Средняя рабочая температура

105°C

Рабочее напряжение

Первичное 90–264 В, 47–63 Гц

Потребляемая мощность/
номинальный поток/ток
включения

30 Вт/1,2/0,6 A при 115/230 В и 15/30 A
при 115/230 В

Кол-во выходов для
переключения

3: «Отопление», «Охлаждение», «Число
оборотов»/ 230 В / внутренняя шина

Выход для сервопривода

Готов для подключения к приводу
«Альфа» AA 4004, 24 В, устойчив к
перегрузкам и коротким замыканиям

Сетевые штепсельные
разъемы

Безвинтовые штекерные и клеммовые
соединения, максимальная площадь
сечения провода 1,5 мм

2

Класс защиты

IP 20 (по запросу – IP 24)

Присоединение шины

через телефонную линию, кабель I-Y(ST)
Y, минимум 2x2x0,8 мм

2

MS-распознавание

автоматически после ввода в
эксплуатацию, через распознавание
смежного напряжения цепи управления
устройства для настройки

Максимальная длина шинного
провода

100 м всей длины шины

Максимальное число
элементов в одной группе

15 (1 «ведущий» + 14 «ведомых»)

Рабочая температура

от 0 до 60 °C

Температура хранения

от –25 до 70 °C

Влажность воздуха

максимум 80 °C, для моделей без отвода
конденсата

Технические характеристики

Системные конвекторы с тангенциальным вентилятором QSK EC 320

Сторона окна

Частота

вращения

Уровень/

передаточное

отношение,

n/n

max

Тепло-

носитель

PWW, °C

Длина системного конвектора (KL), мм

850

1250

1750

2250

2750

3250

3750

Тепловая мощность Q (Вт) при температуре

воздуха в помещении 20 °C

Верхний

диапазон

100

90/70°C

1229

2458

3642

4972

6020

7264

8551

75/65°C

1030

2059

3051

4166

5045

6089

7168

65/55°C

830

1660

2460

3361

4070

4914

5786

50/40°C

531

1062

1574

2152

2608

3151

3712

40/30°C

331

663

983

1347

1633

1976

2330

90

90/70°C

1169

2337

3458

4695

5678

6835

8037

75/65°C

979

1958

2898

3935

4760

5731

6740

65/55°C

790

1579

2338

3176

3842

4628

5443

50/40°C

506

1011

1497

2037

2465

2972

3498

40/30°C

316

632

937

1278

1547

1869

2201

80

90/70°C

1098

2195

3244

4383

5296

6362

7474

75/65°C

920

1840

2719

3676

4442

5337

6271

65/55°C

742

1485

2195

2969

3587

4313

5068

50/40°C

476

952

1408

1907

2306

2775

3264

40/30°C

298

597

883

1200

1452

1751

2061

Средний

диапазон

70

90/70°C

1016

2032

3000

4038

4874

5846

6863

75/65°C

852

1704

2516

3388

4090

4907

5762

65/55°C

688

1376

2032

2738

3306

3968

4660

50/40°C

442

884

1306

1763

2130

2560

3009

40/30°C

278

556

822

1113

1346

1621

1908

60

90/70°C

924

1848

2726

3657

4412

5285

6202

75/65°C

775

1551

2288

3071

3705

4440

5211

65/55°C

627

1253

1849

2485

2998

3595

4220

50/40°C

404

807

1192

1605

1938

2327

2733

40/30°C

255

510

753

1018

1231

1481

1742

50

90/70°C

822

1643

2422

3243

3910

4681

5492

75/65°C

690

1380

2034

2725

3287

3937

4619

65/55°C

558

1117

1647

2208

2664

3192

3746

50/40°C

361

722

1065

1432

1729

2075

2438

40/30°C

229

459

677

915

1106

1330

1565

Нижний

диапазон

40

90/70°C

708

1417

2088

2794

3368

4034

4733

75/65°C

596

1191

1756

2351

2836

3397

3987

65/55°C

483

966

1424

1909

2303

2760

3240

50/40°C

314

628

926

1245

1503

1805

2121

40/30°C

201

402

594

802

970

1168

1375

Min

90/70°C

557

1115

1672

2416

2973

3716

4460

75/65°C

470

940

1410

2036

2506

3132

3759

65/55°C

382

765

1147

1657

2039

2549

3058

50/40°C

251

502

753

1087

1338

1673

2007

40/30°C

163

327

490

708

871

1089

1307

Естественная конвекция

90/70°C

240

479

719

1060

1300

1609

1918

75/65°C

200

400

599

883

1083

1341

1598

65/55°C

160

320

479

707

866

1072

1278

50/40°C

100

200

300

442

542

670

799

40/30°C

60

120

180

265

325

402

479

180

260 ± 10

KL*

410

HL

16

320

110
