Системные конвекторы с тангенциальным вентилятором QSK EC

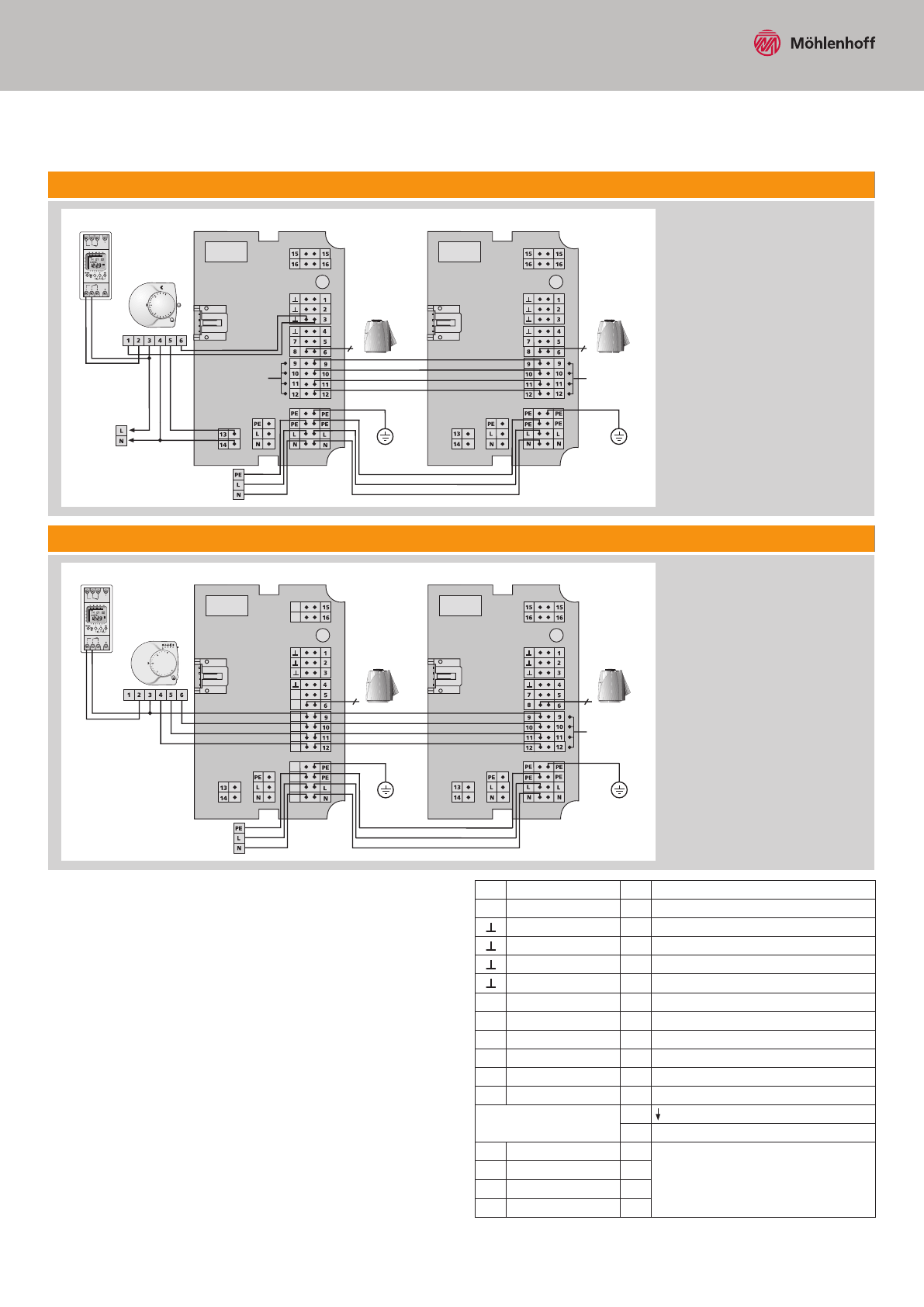

Схема параллельного подключения – AR 6010 KD-S
Схема параллельного подключения – AR 2010 K2D-S
Все конвекторы QSK должны быть подключены
последовательно. Кольцевые и выполненные в форме
звезды соединения недопустимы. Рабочий ток в
одинаковых проводах не должен превышать 6 А. В
зависимости от конкретных условий при необходимости
могут быть предусмотрены дополнительные сетевые
источники энергии.
Указания к шинному соединению нескольких
конвекторов
Шинное соединение между подключаемыми платами QSK
идет через телефонную линию. Начало и конец шинного
соединения следует обеспечить концевыми согласующими
резисторами. При последовательном подключении эти
резисторы следует удалить.
AR 2010 K2D -S
устройство
мотор
мотор
о
бс
л
у
ж
и
в
ан
и
е
о
бс
л
у
ж
и
в
ан
и
е
концевой
согласующий
резистор
2
2
2
2
концевой
согласующий
резистор
устройство
DS 1000
AR 6010 KD -S
устройство
мотор
мотор
о
бс
л
у
ж
и
в
ан
и
е
о
бс
л
у
ж
и
в
ан
и
е
концевой
согласующий
резистор
устройство
DS 1000
15
15
- 24 В постоянного тока
16
16
+ 24 В постоянного тока
1
вход «Охлаждение»
2
вход «Отопление»
3
вход «Скорость вращения»
4
датчик точки росы (TPF)
7
5
привод «Отопление»
8
6
привод «Охлаждение»
9
9
- шина
10
10
шина A
11
11
шина B
12
12
+ шина
Выход для систем
управления 230 В
13
14
N
PE
PE
Напряжение в сети
PE
PE
L
L
N
N
