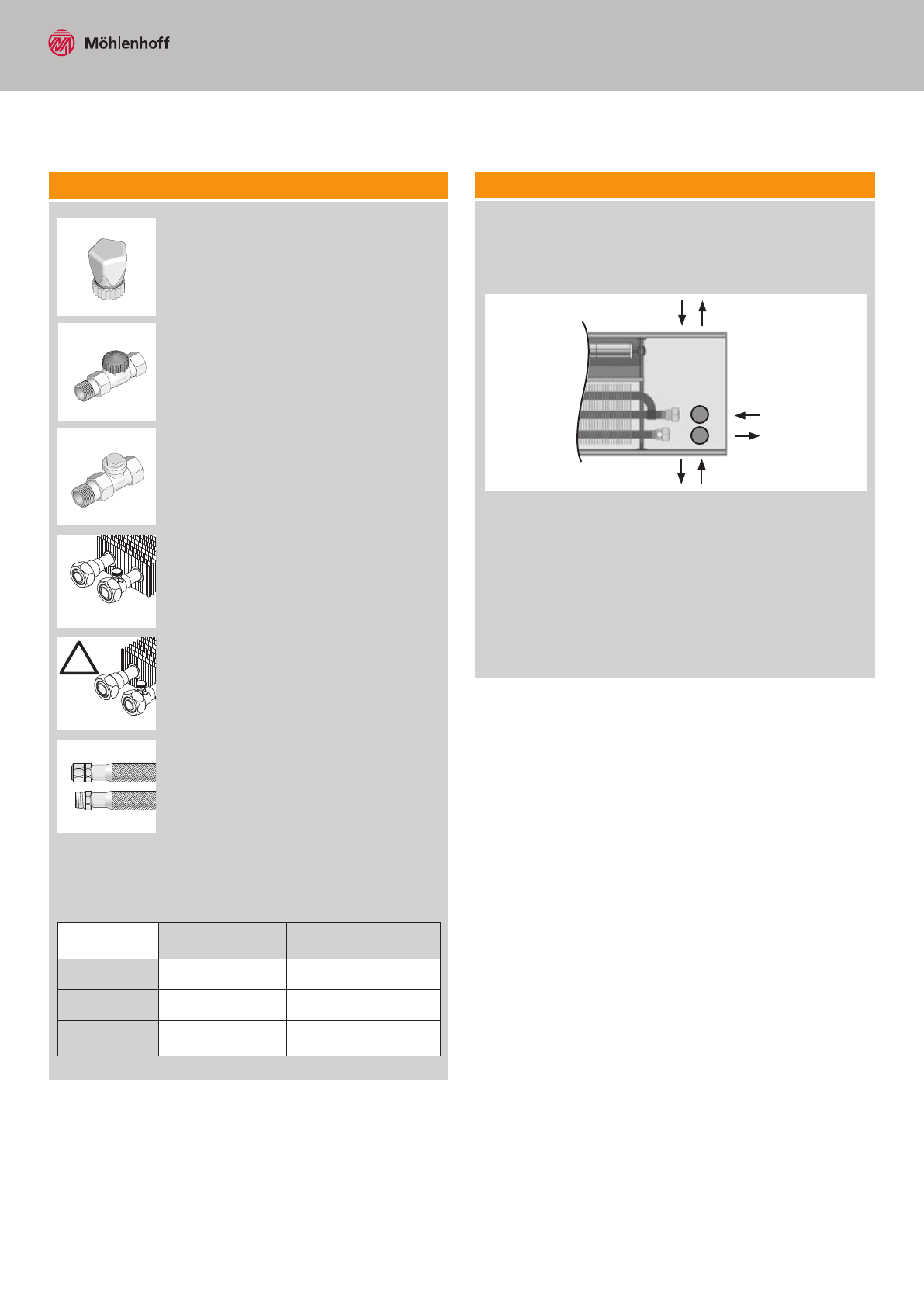

Подключение конвекторов QSK EC к электросети
Системные конвекторы с тангенциальным вентилятором QSK EC
Варианты подключения
Специальные соединения SA
SA.LR слева – со стороны помещения
SA.LF слева – со стороны окна
SA.LU слева – внизу
SA.RS справа – с торца
SA.RR справа – со стороны помещения
SA.RF справа – со стороны окна
SA.RU справа – внизу
Нестандартное подключение SA
В подавляющем большинстве случаев подключение
стандартных конвекторов производится с левой стороны.
Таблица подключения
HR
– клапан ручной регулировки
нижней части вентиля для VUD 15.
VUD 15
– вентильный терморегулятор
прямой
DN 15 (1/2“)
RLD 15 Regulux
– резьбовое крепление
для обратной трубы прямой (1/2“)
EK – 3/4"
соединение евроконус с
воздухоотводом
BD
– модель нагревательного элемента
для повышенного рабочего давления
16 бар, свидетельство об испытаниях
прилагается.
FLX
– шланг с металлической оплеткой
для подключения к водопроводу с
внутренней и наружной резьбой 1/2“
обеспечивает гибкое соединение,
позволяющее легко вынимать
внутренний блок QLK для очистки и
устанавливать на место.
• Рабочая температура:
от 0 до +105 °C
• Рабочее давление: 16 бар
• Быстрая установка
16
bar
QSK комплектуется следующими типами гибких шлангов:
шт. х длина
расширение области
соединения
QSK 260
2 x 500 мм
+ 150 мм
QSK 320
2 x 500 мм
+ 150 мм
QSK 360
1 x 500 мм,
1 x 600 мм
+ 150 мм
SA.RF
SA.RR
SA.RS
SA.RU
