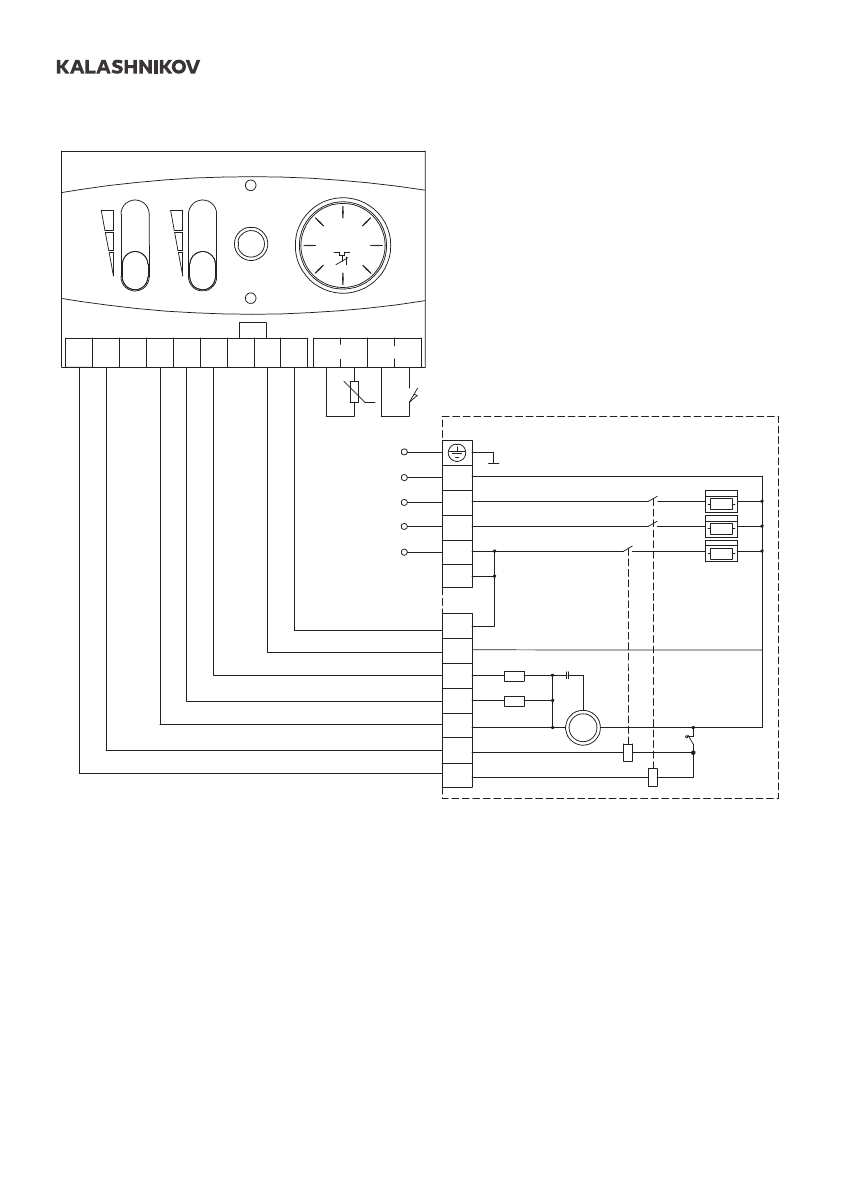

Рисунок 16. Схема электрическая принципиальная завесы KVС-С10E6-01, KVС-С15E6-01
ХТ1
L1
L2
L3
N
EK2
EK3
EK1
KМ1.2
Тепловая завеса
5
6
8
9
4
2
KМ2.2
ХТ2
L
1
R2
R1
С1
M1
~
KМ1.1
KМ2.1
SK2
*
R1 > R2
EK1 - ЕК3 - электронагреватели;
КМ1, КМ2 - контакторы;
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
М1 - электродвигатель;
C1 - конденсатор;
R1, R2 - нагрузка;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK 1 -
терморегулятор;
SK2 - защитный термостат без автовозврата
;
ХТ1-XT4 - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
RK1 - термодатчик.
RK1
t
°
SQ1
ХТ3
ХТ4
1
2
3
4
5
6
7
8
9
NTC
DOOR
~
400V
t,
°
C
SK1
S1
LED-1
(green)
SA2
SA1
LED-2
(red)
