Ustawienie kurtyny ADAC

1  Przygotuj przyrząd pomiarowy dołączając do

niego kartkę papieru

2. Śruby nastawne powinny być ustawione w

pozycji 30mm. Rys. 3.

3. Umieść przyrząd pomiarowy na podłodze,

300mm w stronę chłodni, patrz rys. zprawej
strony, Ustaw prędkość wentylatora tak aby
kartka papieru nie odchylała się ani w jedną
ani w drugą stronę. Jeżeli regulacja prędkością
nie wystarczy, należy dodać regulację śrubami
nastawnymi. Rys. 3.

Teoria

Prędkość powietrza kreowana przez kurtynę
powietrzną musi być wystarczająca, aby strumień
powietrza w odpowiedni sposób osiągnął poziom
podłogi. Jednostka powinna być tak ustawiona,
aby mała część powietrza skierowana była w
kierunku chłodni a zasadniczy przepływ w kierunku
cieplejszego środowiska. Takie ustawienie zapewni
optymalną separację obu środowisk.

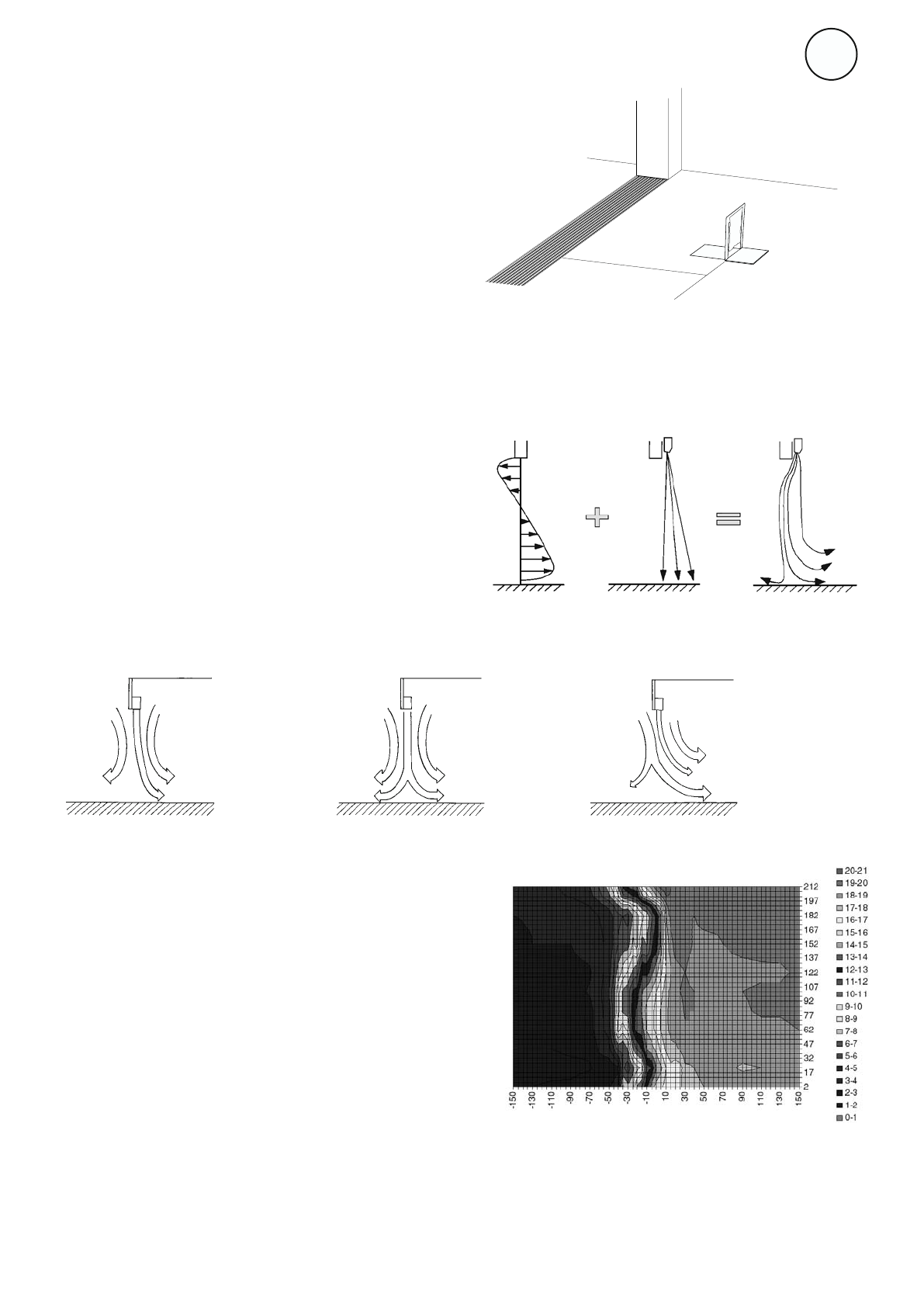

Za duży strumień

powietrza jest

przyczyną

niepotrzebnych

start energii

Za mały strumień

powietrza nie

może pokryć całej

wysokości drzwi

Prawidłowy

strumień

powietrza!

Rozkład temperatury przy prawidłowo

wyregulowanej kurtynie

Umieszczenie przyrządu pomiarowego

Wewnątrz / strona

zimna

Na zewnątrz / strona

ciepła

300 mm

Pomiary

Symulowanym środowiskiem była chłodnia
żywności. Pomieszczenie składowania żywności
było bezpośrednio połączone z pomieszczeniem o
temperaturze pokojowej.

Po przeprowadzeniu szeregu pomiarów

temperatury w różnych punktach odniesienia,
został stworzony obraz pokazujący w jaki sposób
zastosowanie kurtyny powietrznej wpływa na
rozkład temperatur na granicy środowiska
chłodniczego i pokojowego. Wartości na osi X
odnoszą się do odległości w cm od urządzenia,
natomiast na osi Y od podłogi. Łatwo zauważyć
wyraźną granicę temperaturową w płaszczyźnie
drzwi.
