Thermozone ADA Cool

15

DE

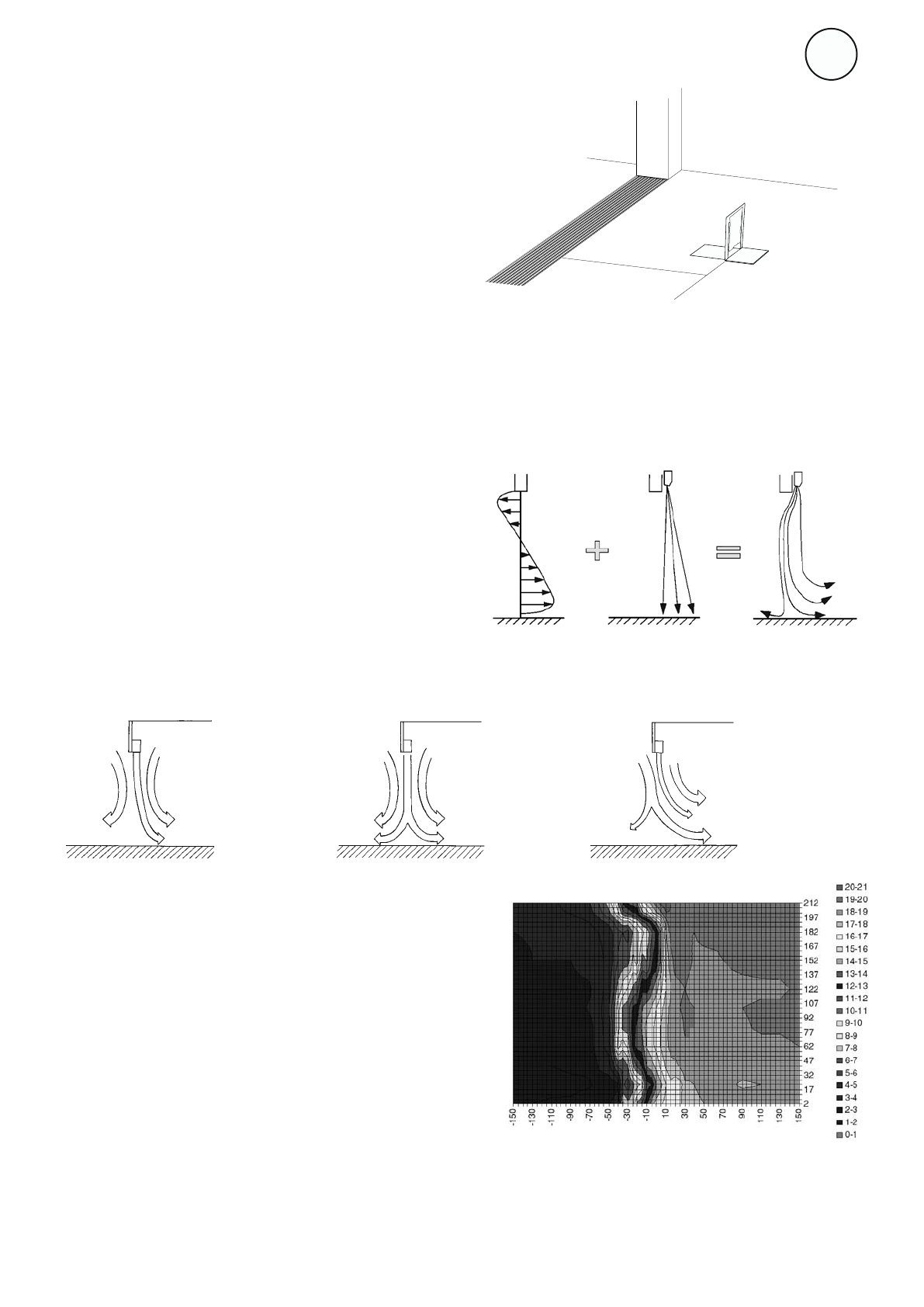

Einstellung von ADA Cool

1. Bauen Sie die Einstellhilfe auf und

befestigen Sie daran das beiliegende
Papierstück.

2. Stellen Sie die  Einstellschraube auf 30 mm

(Standardeinstellung). Abb. 3.

3. Stellen Sie die Einstellhilfe 300 mm

innerhalb des kalten Raumes auf den
Boden, siehe Abbildung rechts.

4. Richten  Sie die Drehzahl mit dem 5-

stufigen Regler (ADACR)  so ein , dass das
Papier gerade nach unten hängt, nicht nach
aussen oder nach innen. Eine genauere
Einstellung erfolgt durch das Neigen des
Gerätes mit Hilfe der Einstellschraube.
Abb. 3.

Theorie

Die Luftgeschwindigkeit im Türluftschleier
muss ausreichend gross sein, um den
Luftstrom nach unten zu richten. Der
Türluftschleier wird auf der warmen Seite
der Türöffnung montiert. Neigen Sie den
Türluftschleier so, dass ein kleiner Teil des
Luftstromes in Richtung der kalten Seite
geht, der grössere Teil in Richtung warme
Seite.  Dadurch werden Innen- und Aussenluft
optimal getrennt.

Ein zu starker

Luftschleier

verursacht

Energieverluste.

Ein zu schwacher

Luftstrom kann

die Türhöhe nicht

überbrücken..

Richtiger

Luftschleier!

Öffnung mit einem korrekt eingestellten

Türluftschleier

Positionierung der Einstellhilfe

Innen / kalte Seite Aussen / warme Seite

300 mm

Messungen

Die Bedingungen eines Kühlhauses in einem
Le-bensmittelladen wurden simuliert.
Das Kühlhaus war  mit einem Raum mit
Raumtemperatur  direkt verbunden.  Durch
mehrere Tests mit unterschied-lichen
Bedingungen und Messungen der Tempe-ratur
in verschiedenen Punkten  des Luftstromes
wurden Diagramme generiert, die aufzeigen,
wie der Luftstrom die Temperatur in den
verschie-denen Zonen um die Öffnung
beinflussen kann.  Die Werte auf der x-Achse
geben den Abstand vom Gerät an, die Werte
auf der  y-Achse den Abstand vom Boden
(in cm).  Wenn der Luftschleier korrekt
eingestellt ist, erreicht man eine exakte
Trennung der Temperaturzonen.
