Thermozone ADA Cool

11

FR

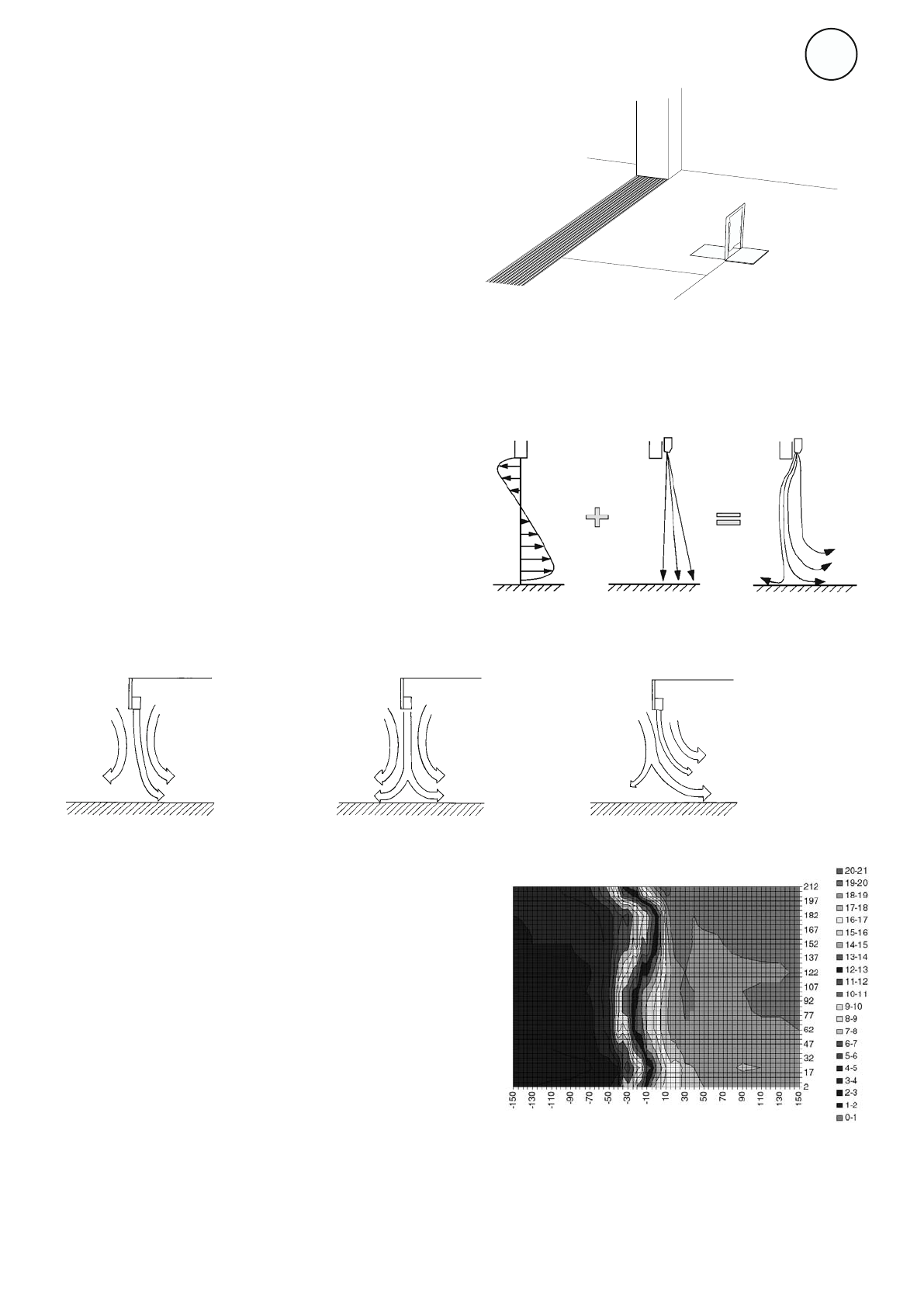

Réglage de l’ADA Cool

1- Prendre l’outil de réglage et attacher le

morceau de papier

2- La vis d’ajustement doit être positionnée à

30 mm pour un montage standard

3- Poser l’outil de réglage sur le sol, 30 mm à

l’intérieur de la pièce coté froid. ch. fig. à
droite

4- Adapter la vitesse de soufflage à l’aide du

régulateur ADACR de sorte à ce que le
morceau de papier reste droit, ni dirigé
vers l’intérieur ni vers l’extérieur. Pour un
réglage plus précis, ajuster l’angle du rideau
à l’aide de la vis d’ajustement. cf. fig. 3.

Théorie

La vitesse de l’air dans le rideau doit être
assez forte pour atteindre le sol. Le rideau est
placé du coté le

plus chaud de la porte et doit

être orienté afin qu’une petite partie du flux d’air

sorte du coté froid et que la plus grande partie soit

refoulée vers le local.

L’air extérieur est poussé par

le rideau et l’air intérieur reste à l’intérieur.

Un rideau d’air

trop puissant

provoque une

perte d’énergie.

Un rideau d’air trop

faible ne réussit pas

à couvrir toute la

hauteur de la porte.

Rideau d’air

adequat.

Ouverture avec un rideau d’air correctement

réglé.

Positionnement de l’outil de réglage.

Intérieur/coté froid

Extérieur/coté chaud

300 mm

Mesures

L’environnement reproduit était l’espace
réfrigéré des produits laitiers dans un
supermarché.

La pièce était en contact direct avec une

pièce à température ambiante. Les tests
étaient effectués sur un rideau d’air avec
différents paramètres de réglage. La zone de
température était mesurée à partir du rideau
d’air. Les courbes ainsi obtenues montrent
l’influence du débit d’air sur la température
dans des zones différentes près de l’ouverture.
L’axe X définit la distance de l’appareil (cm)
et l’axe Y définit la distance du sol (cm).

Un rideau d’air correctement réglé crée

une séparation distincte entre les différentes
zones de température.
