Thermozone AD300 W, AD400 W
23
FI
- TVV20/25, venttiili + SD20, venttiilimoottori
Ohjausventtiilin ja venttiilimoottorin ansiosta voidaan
kojeen lämmöntuottoa ohjata termostaatin avulla.
VR20:n putkikoko on DN20(
3
/
4
”) ja VR25:n DN25(1”)
Lämmönsäätö

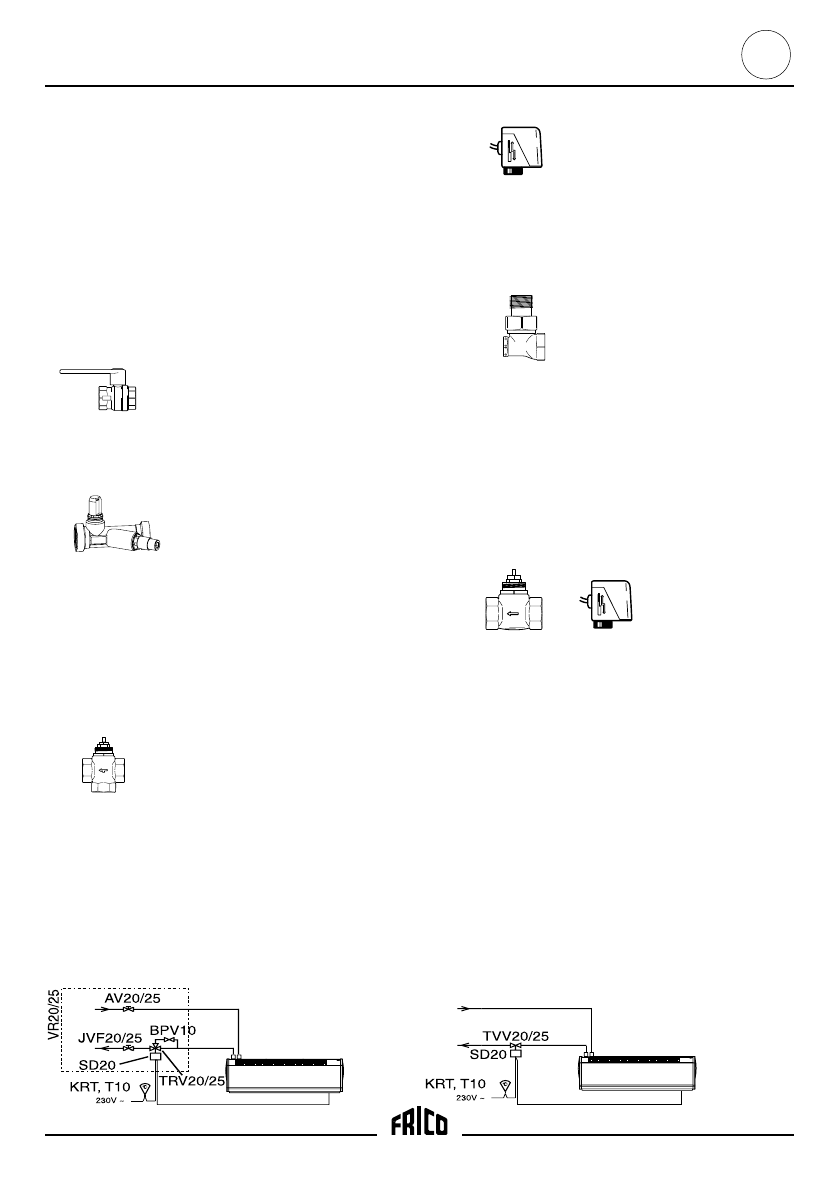

VR20/25, venttiilipaketti
Venttiilipakettia käytetään kojeen lämmityksen
ohjaukseen ja huollon aikaiseen veden kierron katka
-
isuun. Lämmitystä ohjataan termostaatin ja moottori
-
venttiilin avulla on/off. Pakettiin kuuluu myös ohitusvent
-
tiili, joka pitää yllä lämmityspiirin peruskiertoa, jotta
piiri ei jäähdy ja jotta laite pystyy nopeasti vastaamaan
lämmityspyyntiin. VR20 on tarkoitettu putkikoolle DN20
(3/4”) ja VR25 putkikoolle DN25 (1”).
Venttiilipaketit sisältävät seuraavat komponentit
- AV20/25, sulkuventtiili
Pallosulkuventtiili vedenkierron katkaisuun
- JVF20/25, linjasäätöventtiili
Venttiili vedenvirtaaman säätöön ja huollon aikaiseen
katkaisemiseen.
Kv-arvo: JVF20 3,5
JVF25 7,0
- BPV10, ohitusventtiili
Pitää yllä peruskiertoa patteripiirissä silloinkin kun
säätöventtiili TRV on kiinni, jotta piiri ei jäähdy ja koje
pystyy vastaamaan mahdollisimman nopeasti lämmitys
-
tarpeeseen.
Asennettaessa venttiili kierretään täysin kiinni ja avataan
sitten noin yhden kierroksen verran. Mikäli laite on
pitkällä lämmönjakokeskuksesta voidaan venttiiliä avata
tarvittaessa enemmän.
- SD20, venttiilimoottori on/off, 230V
Käytetään TRV säätöventtiilin on/off ohjaukseen. Toimii
huonetermostaatin ohjaamana. Viiveaika auki ja kiinni
asennon välillä estää paineiskut putkistossa. Kotelointi
-
luokka IP40.
- TRV20/25, 3-tie säätöventtiili
Paineluokka PN16, maksimipaine 2000 kPa (20 bar)
Maksimi painehäviö: TRV20 100 kPa (1,0 bar)
TRV25 62 kPa (0,62
bar)
Kv-arvo:
TRV20 3,5
TRV25 5,5
