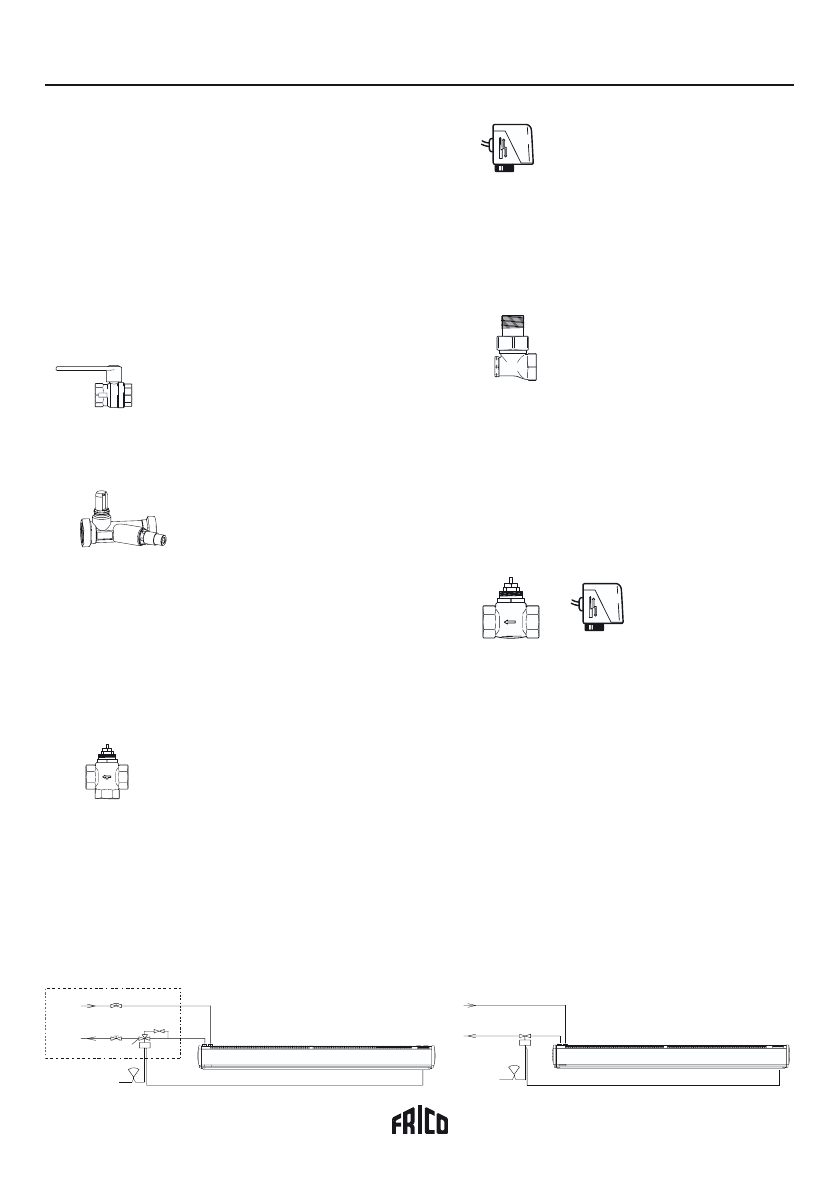

Thermozone AD 200 W
45
TVV20/25, valvola + SD20, attuatore
Questa combinazione permette una regolazione della
portata d'acqua e quindi la potenza termica può essere
controllata dal termostato, ma senza la possibilità
di una regolazione manuale o una intercettazione
dell'alimentazione dell'acqua.
Il VR20 è adatto per attacchi DN20 (
3
/
4
”) e il VR25 per
DN25 (1”).
Regolazione acqua
VR20/25, set di valvole
Per isolare la barriera a lama d'aria dalla tubazione di
alimentazione dell'acqua (nel caso fosse necessario
rimuovere l'unità o la batteria di riscaldamento) è neces-
sario un set di valvole.
Un termostato integrale regola la portata d'acqua/poten-
za termica. L'utilizzo di una valvola di by-pass assicura il
mantenimento di una piccola portata d'acqua, la valvola
risponde rapidamente alle richieste di riscaldamento da
parte del termostato. La SWR20 è adatta per attacchi
DN20 (
3
/
4
”) e la SWR25 per DN25 (1”).
• AV20/25, valvola di intercettazione
Isola l'unità dall'alimentazione dell'acqua; consiste in
una valvola a sfera che è o aperta o chiusa.
• JVF20/25, valvola di regolazione
Consente la regolazione della portata d'acqua al livello
richiesto. (valore kv per JVF20: 3,5 per JVF25: 7,0).
• BPV10, valvola di bypass
La valvola di bypass BPV10 assicura che vi sia sempre
una portata minima di acqua; la valvola risponde
rapidamente alla necessità di riscaldamento richiesta
dal termostato anche quando la valvola di regolazione
(TRV20/25) è chiusa. Per regolare la valvola: chiuderla
completamente e poi aprirla di un giro. Se la porta a
lama d'aria è situata molto lontano si veriicherà una
bassa pressione e quindi la valvola di by pass dovrebbe
essere ulteriormente aperta.
• SD20,
attuatore on/off 230V
Un termostato determina se la valvola motorizzata a
due posizioni è aperta o chiusa, regolando la fornitura di
calore all'unità.
Il tempo di chiusura di 5 secondi della valvola evita pic-
chi di pressione nelle tubazioni.
Il motore ha classe di protezione IP40.
• TRV20/25, valvola a 3-vie
Classe PN16, pressione massima 2000kPa (20Bar)
Max perdita di carico: TRV20, 100kPa (1,0Bar)
TRV25, 62kPa (0,62Bar).
Valore Kv:
TRV20
3,5
TRV25
5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
IT
