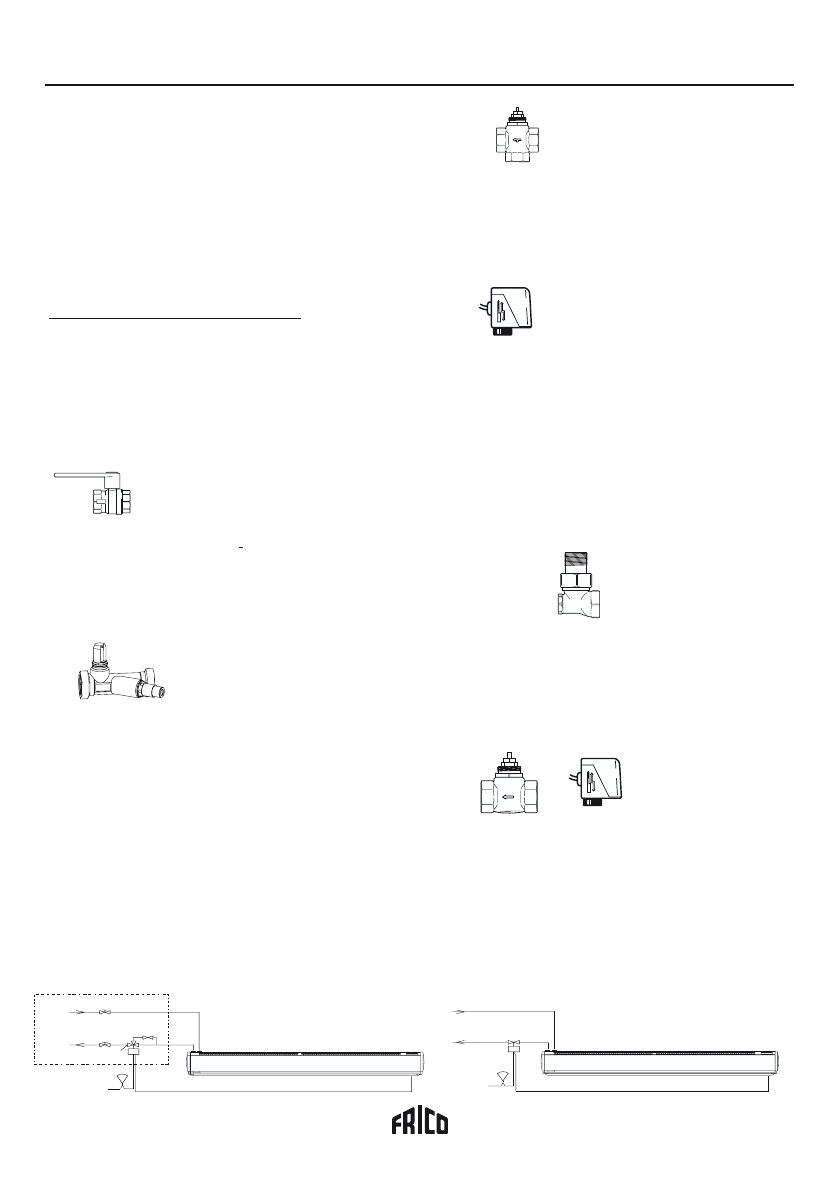

Thermozone AD 200 W
37
RU
TVV20/25 + электропривод SD20
Эта комбинация совместно с термостатом позволит
автоматически регулировать подачу воды на
теплообменник в зависимости от температуры,
заданной на термостате, но без регулировки расхода
и возможности перекрытия вручную подающего
трубопровода.
Инструкция по установке и
Регулировка температуры
VR20/25, Комплект вентилей
При необходимости автоматической регулировки
отключения/включения подачи горячей воды на
теплообменник тепловентилятора, в зависимости от
температуры воздуха внутри помещения, заданной
на однопозиционном термостате. Размер резьбы в
комплекте VR20 – DN20(3/4 ”), а в VR25 –DN25(1”).
Комплект состоит из:
VR20
VR25
1.Запорный вентиль
AV20
AV25
2.Регулировочный вентиль
JV20
JV25
3.2х ходовой вентиль
TVV20
TVV25
4.Электропривод для поз.3
SD20
SD20
5.байпас
BPV10
BPV10
Запорный вентиль AV20/25
Перекрывает подачу горячей воды на теплообменник
тепловентилятора. Шаровой 2х позиционный
(открыто, закрыто).
Регулировочный вентиль JVF20/25
Регулировка расхода воды. Величина kV в диапазоне
3,5 для JVF20 и 7,0 для JVF25.
• BPV10, байпас
Обеспечивает минимальную циркуляцию через
воздушную завесу при закрытой основной
магистрали трехходового вентиля TRV20/25, что
гарантирует поддержание режима антизамерзания.
Настройка: полностью закройте, а затем откройте на
один оборот. При низком давлении откройте клапан
полностью.
Электропривод SD20 (230В) для 2х ходового
вентиля
В зависимости от температуры воздуха внутри
помещения, заданной на однопозиционном
термостате, электропривод закрывает или открывает
2х ходовой вентиль, регулируя таким образом подачу
горячей воды на теплообменник тепловентилятора.
Время срабатывания вентиля при закрывании равно
5 секундам, что предотвращает резкие перепады
давления в системе подающих трубопроводов.
Класс защиты электропривода IP40.
2х ходовой вентиль TRV20/25
Максимальное рабочее давление 2000кПа (20бар).
Максимальный перепад давления для TRV20
– 100кПа (0,1бар), а для TRV25 – 62кПа (0,062бар).
Величина kV регулируется в 3х положениях: TRV20
kV3,5, TRV25 kV5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
