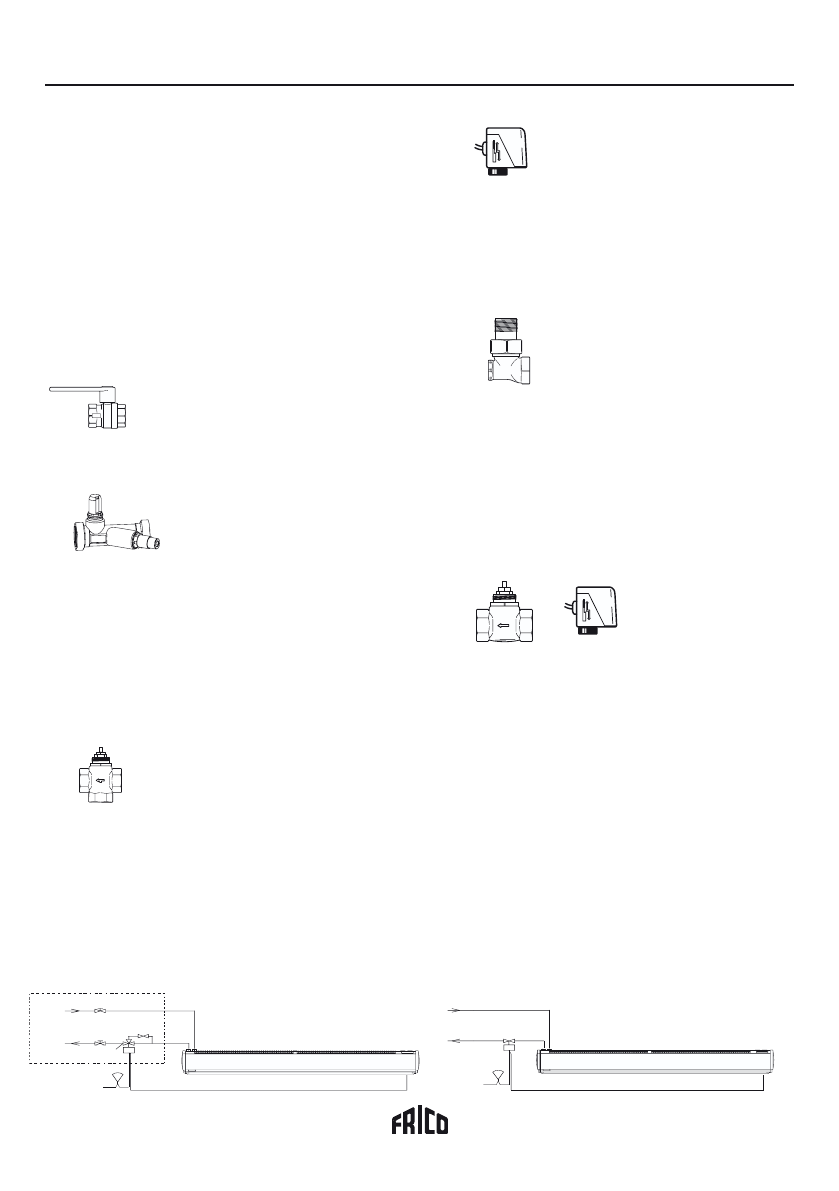

Thermozone AD 200 W
49
TVV20/25, klep + SD20, thermische motor
Deze combinatie maakt regeling van de waterstroom en
bediening van de warmte-output door middel van een
thermostaat mogelijk, maar zonder de optie van hand-
matige afstelling of afsluiting van de watertoevoer.
De VR20 is geschikt voor DN20 (
3
/
4
”) leidingen en de
VR25 voor DN25 (1”) leidingen.
Waterregeling
VR20/25, kleppenset
Voor het afsluiten van de watertoevoerleidingen van
het luchtgordijn (als het luchtgordijn of de batterij moet
worden verwijderd) is een kleppenset vereist.
Een integrale thermostaat regelt de waterstroom/warm-
teoutput.
Door een omloopklep te gebruiken, wordt een kleine
waterstroom gehandhaafd. De klep reageert snel op
de verwarmingseisen die door de thermostaat worden
aangegeven.
De SWR20 is geschikt voor DN20 (
3
/
4
”) leidingen en de
SWR25 voor DN25 (1”) leidingen.
• AV20/25, stopklep
Sluit de unit af. Bestaat uit een kogelklep die open of
gesloten is.
• JVF20/25, stelklep
Maakt het afstellen van de waterstroom tot het vereiste
niveau mogelijk.
(kv-waarde voor JVF20: 3,5. kv-waarde voor JVF25:
7,0).
• BPV10, omloopklep
De omloopklep BPV10 zorgt ervoor dat een kleine wa-
terstroom wordt gehandhaafd. De klep reageert snel op
de verwarmingseisen die door de thermostaat worden
aangegeven, ook als de regelklep (TRV20/25) gesloten
is. Om de klep af te stellen: volledig sluiten en vervol-
gens een draai openen. Als het luchtgordijn aan het
uiteinde van een lang leidingwerk zit waardoor een lage
voedingsdruk ontstaat, moet de omloopklep wellicht nog
verder worden geopend.
• SD20,
thermische motor aan/uit 230V
Een thermostaat bepaalt of de gemotoriseerde klep
met twee posities open of gesloten is en regelt zo de
warmtetoevoer naar de Thermozone.
Het 5 seconden sluiten van de klep voorkomt plotselinge
drukwijzigingen in het leidingsysteem.
De motor heeft beschermklasse IP40.
• TRV20/25, 3-wegregelklep
Drukklasse PN16, maximumdruk 2000 kPa (20 bar),
Max. drukval:
TRV20, 100 kPa (1,0 bar)
TRV25, 62 kPa (0,62 bar).
Kv-waarde:
TRV20
3,5
TRV25
5,5
+
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
NL
