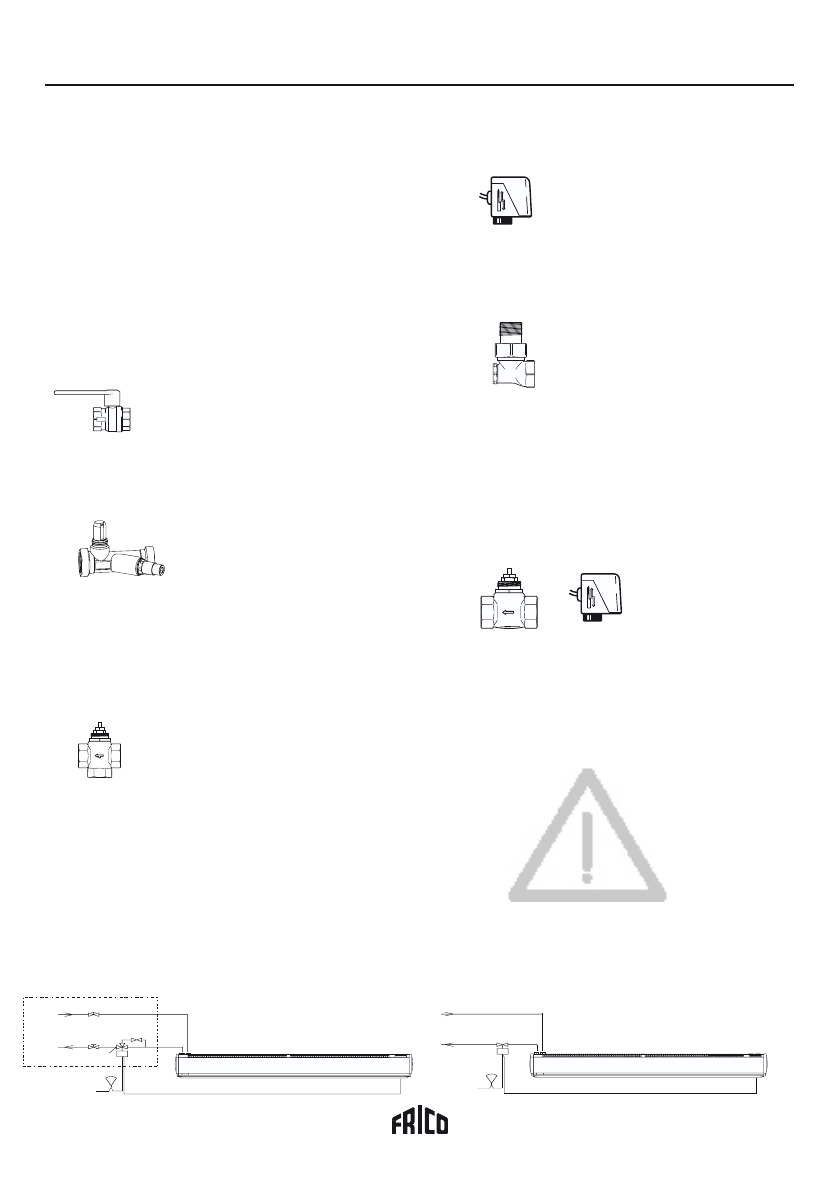

Thermozone AD 200 W
11
TVV20/25, ventil + SD20, ventilställdon + rumster-
mostat
Enkel reglering av värmetillförseln. Rumstermostaten
styr SD20 som påverkar TVV20/25 on/off.
Bypassfunktion och möjlighet att justera eller stänga av
vattenlödet saknas.
VR20/25, ventilsats
Ventilsats för injusterings av vattenlödet och med
avstängningsmöjlighet för service. Värmetillförseln
regleras on/off av en termostat. Via bypass-ventilen
passerar ett litet vattenlöde genom vattenbatteriet för
att säkerställa att det alltid inns varmt vatten framme
vid aggregatet. VR20 har rördimension DN20 (
3
/
4
”) och
VR25 har rördimension DN25 (1”).
• AV20/25, avstängningsventil
En kulventil som antingen är öppen eller stängd.
• JVF20/25, injusteringsventil
Används för injustering och avstängning av vattenlödet.
Kv-värde: JV20 3,5
JV25 7,0
Injusteringsdiagram för JV20/25, se separat blad.
• BPV10, bypass ventil
Tack vare att ett litet vattenlöde passerar vattenbatteriet
via BPV10 även då reglerventilen (TVV20/25) är stängd
inns varmt vatten i batteriet då porten öppnas.
Vid installationen skruvas käglan först in helt och
öppnas därefter 1 varv. I de fall rörledningssträckan är
lång mellan inkopplingspunkt och ridåaggregat, öppnas
ventilen ytterligare.
• SD20, ställdon on/off 230V
Monteras på TRV eller TVV och styrs av en rumstermo-
stat. Cykeltiden mellan stängt och öppet läge förhindrar
tryckslag i rörsystemet. Kapslingklass IP40.
• TRV20/25, 3-vägs reglerventil
Tryckklass PN16, maximalt tryck 2000 kPa (20Bar)
Max tryckfall över: TRV20
100 kPa (1,0Bar)
TRV25
62k Pa (0,62Bar)
Kv-värde:
TRV20
3,5
TRV25
5,5
Säkerhet
• Säkerställ att området kring apparatens
insugs- och utblåsgaller hålls fritt från
material som kan hindra luftströmmen
genom apparaten!
• Apparaten har vid drift heta ytor!
+
SE
230V ~
230V ~
C
°
C
°
AV20/25
JVF20/25
TRV20/25
BPV10
SD20
T10/KRT
TVV20/25
SD20
T10/KRT
VR20/25
Vattenreglering
