Ballu BIH-AP4-2.0(-B) - Инструкция по эксплуатации - Страница 4

6

7

ПРИМЕЧАНИЕ

Данные в таблице приведены согласно приложению

2 к СП 2.2.1.1312-03 «Гигиенические требования к

проектированию вновь строящихся и реконструи-

руемых промышленных предприятий», утвержден-

ные Главным государственным санитарным врачом

Российской Федерации 22 апреля 2003 года.

ВНИМАНИЕ!

При длительном нахождении в зоне обогрева рас-

стояние от излучающих панелей обогревателя до

человека или животного при температуре возду-

ха в помещении ниже +11 °С должно быть не ме-

нее 0,5 м – для BIH-AP4-0.6, BIH-AP4-0.6-W не менее

0,7 м – для BIH-AP4-0.8, BIH-AP4-1.0, BIH-AP4-0.8-W,

BIH-AP4-1.0-W не менее 1,5 м – для BIH-AP4-2.0,

BIH-AP4-2.0-B не менее 2,15 м – для BIH-AP4-3.0.

Монтаж обогревателей BIH-AP4-0.6, BIH-

AP4-0.8, BIH-AP4-1.0, BIH-AP4-2.0, BIH-AP4-

0.6-W, BIH-AP4-0.8-W, BIH-AP4-1.0-W, BIH-AP4-

1.0-B, BIH-AP4-2.0-B

В комплекте с прибором поставляются кронштей-

ны для крепления к стене и к прибору. Также в

комплекте поставки герметичая клеммная колод-

ка для подключения прибора к штепсельной вил-

ке либо к стационарной проводке.

1

2

3

4

5

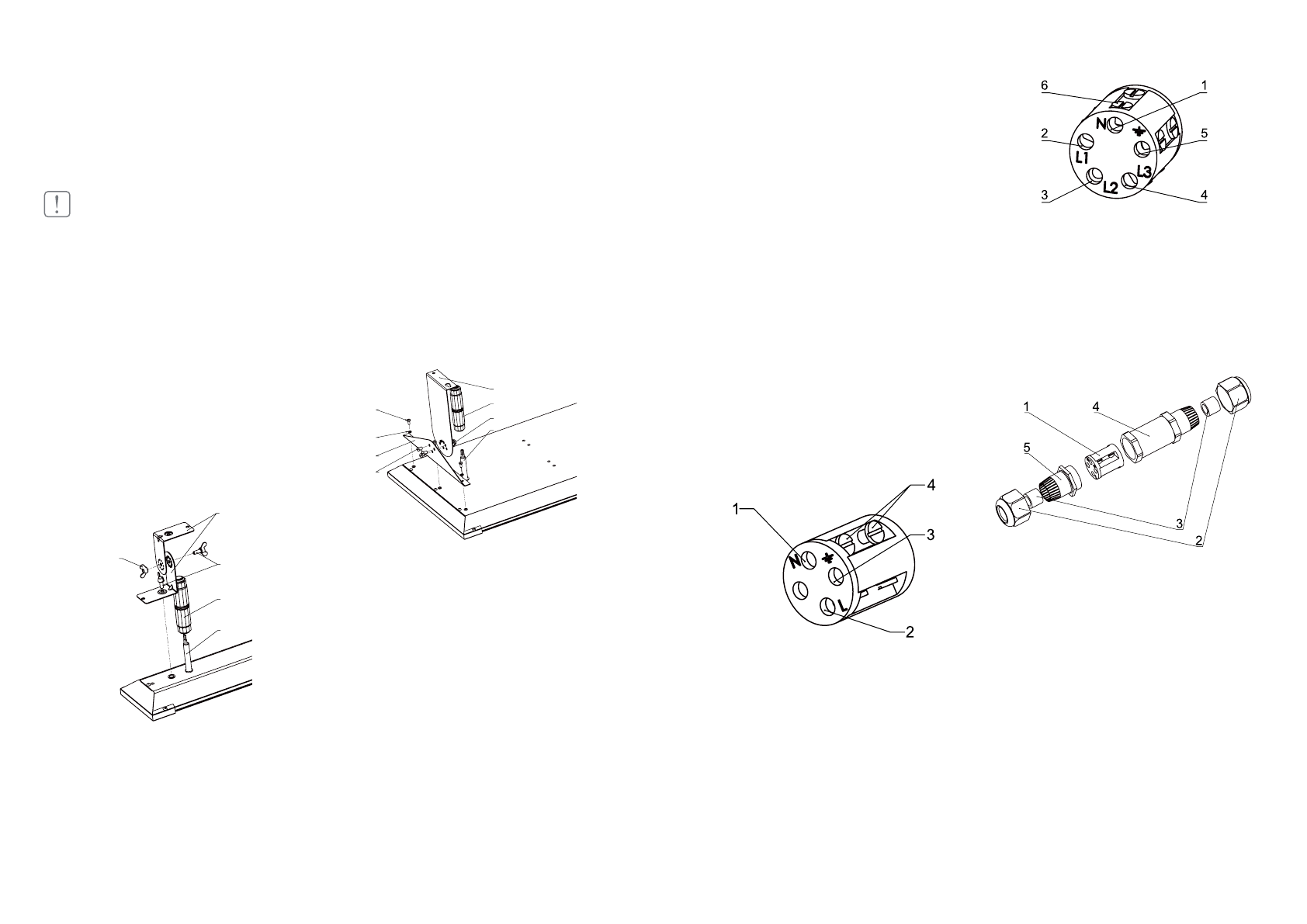

Рис. 3

1 – Кронштейны крепления

2 – Барашковый винт

3 – Барашковая гайка

4 – Герметичная клеммная колодка

5 – Кабель для подключения

В соответствии с расстояниями между шурупами,

просверлите в стене/потолке отверстия, вставьте

2 дюбеля и закрутите 2 шурупа.

На задней части прибора имеются 2 отверстия

с резьбой. Соедините две детали каждого крон-

штейна между собой с помощью барашковых

винтов и гаек М6. Прикрутите кронштейны к при-

бору барашковыми винтами М6. Закрепите при-

бор в сборе с кронштейнами на стене или потол-

ке. Подвесьте прибор на выбранную поверхность

строго параллельно полу.

Монтаж обогревателей BIH-AP4-3.0

В комплекте с прибором поставляются кронштей-

ны для крепления к стене и к прибору. Также в

комплекте поставки герметичая клеммная колод-

ка для подключения прибора к вилке либо к ста-

ционарной проводке.

1

4
6

7

3

4
2

5

Рис. 4

1 – Кронштейны крепления к потолку

2 – Кронштейны крепления к прибору

3 – Винт М4

4 – Шайба-гровер М4

5 – Винт М6

6 – Фланцевая гайка М6

7 – Кабель для подключения

По отверстиям в кронштейнах крепления к потол-

ку (поз.1) определить места крепления в элементах

строительных конструкции, к которым будет под-

вешиваться обогреватель. Просверлите в стене/

потолке отверстия, вставьте 4 дюбеля и закрутите

2 шурупа. Кронштейн крепления к прибору (поз.2)

прикрепить к корпусу при помощи Винта М4 (поз.

3) и Шайбы-гровер (поз.4). Соединить между собой

кронштейны (поз. 1 и поз. 2) при помощи Винта М6

(поз. 5) и фланцевой гайки М6 (поз. 6). Установите

обогреватель на подготовленные крепления и за-

крутите оставшиеся два шурупа.

ПРИМЕЧАНИЕ

В зависимости от материала и устройства потолочных
конструкций, обогреватель крепится на соответству-
ющие крепёжные элементы, выбираемые из условия
прочности.
Прочность потолка, либо конструкций, на которые
крепится обогреватель, должна быть достаточной, что-
бы выдерживать 5-кратную массу обогревателя.

Подключение обогревателей BIH-AP4-0.6,

BIH-AP4-0.8, BIH-AP4-1.0, BIH-AP4-0.6-W, BIH-

AP4-0.8-W, BIH-AP4-1.0-W, BIH-AP4-1.0-B

Подключение обогревателей к стационарной про-

водке 230 В производится кабелем с сечением жил

не менее 1,0 мм

2

 через клеммную колодку в соот-

ветствии с рис. 5.

Подключение обогревателей BIH-AP4-2.0, BIH-

AP4-2.0-B

Подключение обогревателей к стационарной про-

водке 230 В производится кабелем с сечением жил

не менее 1,5 мм

2

 через клеммную колодку в соот-

ветствии с рис. 5.

Рис. 5

1 – отверстие для подключения нейтрального

провода (синий провод)

2 – отверстие для подключения фазы (красный

провод)

3 – отверстие для подключения заземления (жел-

то-зеленого провода)

4 – винты

Подключение обогревателей BIH-AP4-3.0

Подключение обогревателей к стационарной про-

водке 400 В производится кабелем с сечением жил

не менее 1,0 мм

2

 через клеммную колодку в соот-

ветствии с рис. 6.

Подготовка к работе

Подготовка к работе

Рис. 6

1 – отверстие для подключения нейтрального

провода (синий провод)

2 – 4 - отверстие для подключения фазы (красный

провод)

5 – отверстие для подключения заземления (жел-

то-зеленый провод)

6 – винты

Рис. 7

1 – Барабан клеммной колодки

2 – Торцевые крышки

3 – Резиновое уплотнительное кольцо

4 – Корпус герметичной клеммной колодки

5 – Ответная часть корпуса герметичной клемм-

ной колодки

Колодка снабжена резиновыми уплотнительны-

ми кольцами и торцевыми крышками для герме-

тичной фиксации кабеля. Внутри корпуса герме-

тичной клеммной колодки находится барабан, с

помощью которого подключаются фазные и ней-

тральные провода, выведенные из корпуса при-

бора.

Для подключения прибора необходимо отвер-

нуть торцевые крышки (поз.2) и ответную часть

корпуса (поз. 5), достать барабан (поз. 1), ослабить

винты. Продеть через торцевую крышку (поз. 2)
