Назначение и применение прибора

Назначение и применение прибора

Обогреватели инфракрасные BALLU BIH-AP4

(далее обогреватели) представляют собой элек-

тронагревательные приборы с теплоотдачей

преимущественно инфракрасным излучением.

Обогреватели предназначены для основного, до-

полнительного и местного обогрева промышлен-

ных, производственных, бытовых и аналогичных

помещений (квартиры, офисы, предприятия тор-

говли, спортзалы, учебные заведения, предприя-

тия общественного питания, склады, ангары, пред-

приятия агропромышленного комплекса и т. п.).

Инфракрасное излучение проходит сквозь воздух

и обогревает предметы, стены и пол помещения,

от которых, в свою очередь, нагревается воздух.

Нагретый воздух, поднимаясь к потолку, постепен-

но остывает, при этом на уровне головы стояще-

го человека температура воздуха оказывается на

1-2° С ниже температуры пола. В отличии от систем

конвективного отопления (тепловентиляторы,

электрорадиаторы, стационарные батареи), при

использовании которых, сначала нагревается воз-

дух по всему объему помещения, а от него пред-

меты и тела находящиеся в нем, система лучистого

отопления, применённая в данных обогревателях,

имеет ряд преимуществ:

•  более низкая температура воздуха в помеще-

нии, при комфортной температуре на поверх-

ности предметов, пола, стен;

•  оказывает минимальное воздействие на отно-

сительную влажность воздуха, благодаря чему,

воздух не высушивается;

•  экономия электроэнергии;

•  более низкая конвекция (тепловое движение

объемов воздуха) снижает количество пыли,

поднимаемой с пола;

•  обогреватели не создают «эффекта жженого

воздуха» в отличии от обогревателей с высокой

температурой рабочей поверхности.

Конструкция обогревателей позволяет приме-

нять их как единичный обогреватель, так и в лю-

бых необходимых количествах при соблюдении

расстояний между обогревателями не менее 10 см.

Технические характеристики

Устройство и принципы работы

прибора

Несущая конструкция состоит из стального кор-

пуса с крышкой и алюминиевых излучающих па-

нелей с установленными в них нагревательными

элементами (далее ТЭНы).

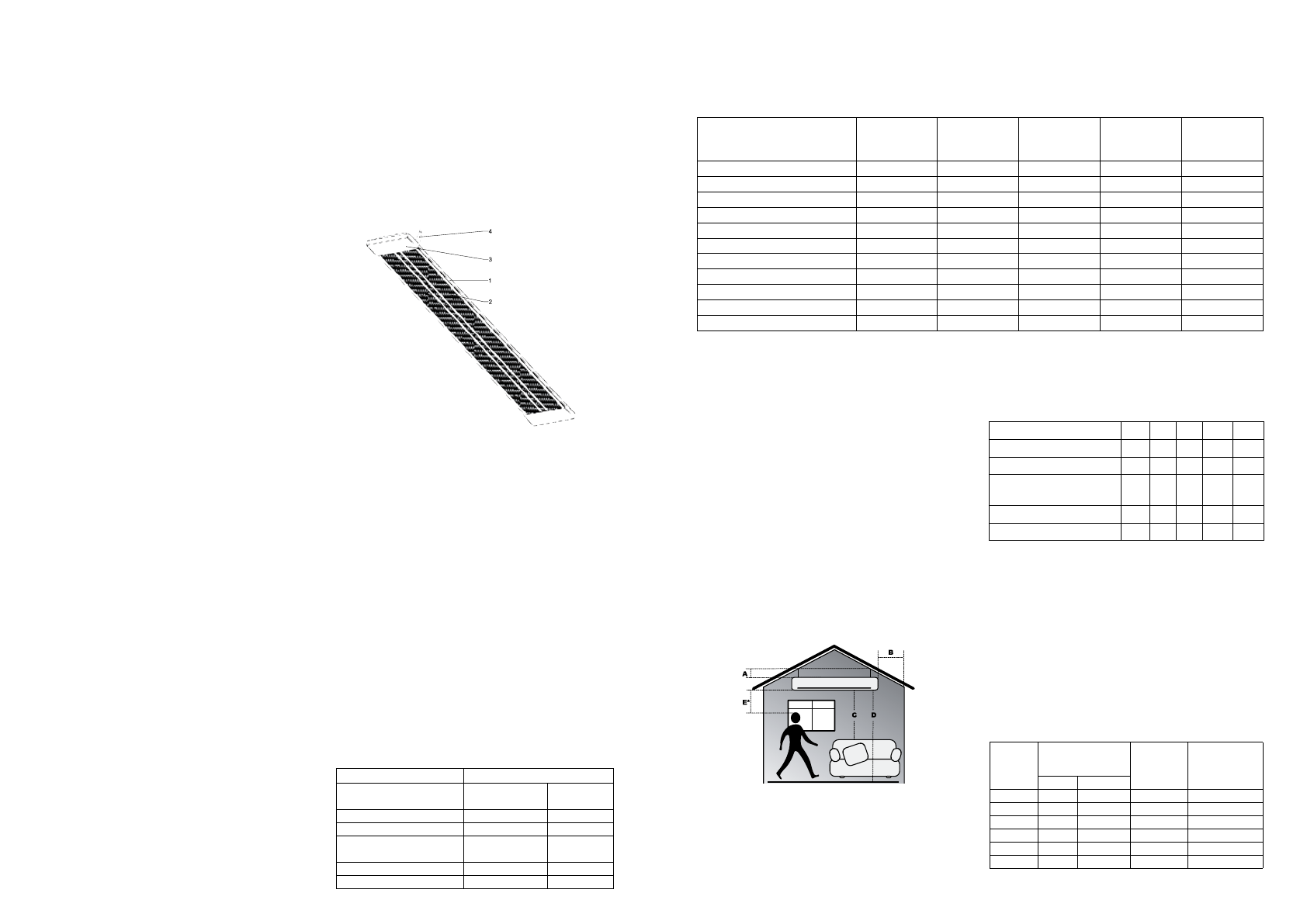

Рис. 1

1 – Корпус

2 – Излучающая панель

3 – Крышка

4 – Вывод кабеля для подключения

Подключение прибора осуществляется через ка-

бель, выходящий из корпуса прибора. Принцип

действия обогревателя: при замыкании контактов

выключателя, нагревается ТЭН, отчего нагрева-

ются излучающие панели и испускают направ-

ленное инфракрасное излучение, нагревающее

поверхности предметов. При этом температура

на поверхности предметов будет различной в за-

висимости от их поглощательных свойств (цвет

поверхности, материал), угла падения инфракрас-

ных лучей, формы и площади по-верхности.

Примерная площадь обогрева инфракрасных

обогревателей BALLU:

Модель

Площадь обогрева

Дополнительный

обогрев (м

2

)

Основной

обогрев (м

2

)

BIH-AP4-0.6 / BIH-AP4-0.6-W

до 12

до 6

BIH-AP4-0.8 / BIH-AP4-0.8-W

до 16

до 8

BIH-AP4-1.0 / BIH-AP4-1.0-W /

BIH-AP4-1.0-B

до 20

до 12

BIH-AP4-2.0 / BIH-AP4-2.0-B

до 40

до 20

BIH-AP4-3.0

до 60

до 30

Подготовка к работе

Монтаж обогревателей и подключение их к сети

должны проводить аттестованные работники

специализированных мастерских в строгом со-

ответствии с требованиями безопасности, и с

требованиями ПУЭ («Правила устройства элек-

троустановок»).

Правила установки обогревателя

Для комфортного пребывания людей в жилых,

офисных и рабочих помещениях мощность инфра-

красного обогревателя необходимо подобрать та-

ким образом, чтобы температура пола составляла

20 °С, в этом случае температура воздуха на уров-

не головы человека будет 18-19 °С (см. рисунок 2).

Рис. 2

Для E: при длительном нахождении в зоне обогрева.

Правила установки инфракрасного обогревателя

BALLU (минимальные расстояния от прибора до

поверхностей).

Технические характеристики

Параметр/Модель

BIH-AP4-0.6/

BIH-AP4-0.6-W

BIH-AP4-0.8/

BIH-AP4-0.8-W

BIH-AP4-1.0/

BIH-AP4-1.0-W/

BIH-AP4-1.0-B

BIH-AP4-2.0/

BIH-AP4-2.0-B

BIH-AP4-3.0

Номинальная мощность, кВт

0,6

0,8

1,0

2,0

3,0

Напряжение питания, В~Гц

230 ~ 50

230 ~ 50

230 ~ 50

230 ~ 50

400 ~ 50

Номинальный ток, А

2,6

3,5

4,4

8,7

4,4

Степень защиты

IP 54

IP 54

IP 54

IP 54

IP 54

Класс электрозащиты

I класс

I класс

I класс

I класс

I класс

Площадь обогрева, м

2

*

до 12

до 16

до 20

до 40

до 60

Высота установки, м

2,4-3,5

2,4-3,5

2,4-3,5

2,4-4,5

2,4-4,5

Размеры прибора (ШхВхГ), мм

130х40х820

130х40х1060

130х40х1190

255х40х1190

382х40х1190

Размеры упаковки (ШхВхГ), мм

150х55х875

150х55х1115

150х55х1250

280х55х1250

410х55х1250

Вес нетто, кг

1,9

2,3

2,7

5,0

9,6

Вес брутто, кг

2,2

2,7

3,1

5,7

10,5

* Указана ориентировочное значение, которое может отличаться в зависимости от реальных условий эксплуатации.

Площадь обогрева зависит не только от мощности обогревателя, но и от типа помещения, высоты потолка, материала стен, потолков,

количества и площади остекления, наличия дверей и др.

Минимальные расстояния от прибора до

других поверхностей

Модель (мм)

А

В

С

D

Е

BIH-AP4-0.6 / BIH-AP4-0.6-W

100* 150 500 1500

500

BIH-AP4-0.8 / BIH-AP4-0.8-W

100* 150 500 1800

700

BIH-AP4-1.0 / BIH-AP4-1.0-W /

BIH-AP4-1.0-B

100* 150 500 1800

700

BIH-AP4-2.0 / BIH-AP4-2.0-B

100* 150 500 1800 1500

BIH-AP4-3.0

100* 150 500 1800 1500

А -  Расстояние от прибора до потолка (потолок из материалов клас-

са *-D и класса **-В).

В - Расстояние от прибора до стен (наличие штор и занавесей не

допускается).

С - Расстояние от прибора до легковоспламеняющихся предметов

(мебель, бытовая техника).

D - Расстояние установки прибора от уровня пола.

Е -  Расстояние от прибора до людей при продолжительном нахож-

дении под ним.

* Класс D – деревянная отделка

** Класс В – плита гипсовая окрашенная

Интенсивность теплового облучения*

Интенсивность теплового облучения на человека

не должна превышать норм, указанных в таблице.

Темпера-

тура

воздуха,

°С

Нормы интенсив-

ности теплового

облучения, Вт/м

2

Относи-

тельная

влажность

воздуха, %

Скорость дви-

жения воздуха,

м/с, не более

Головы Туловища

11

60

150

15-75

0,4

12

60

125

15-75

0,4

13

60

100

15-75

0,4

14

45

75

15-75

0,4

15

30

50

15-75

0,4

16

15

25

15-75

0,4
