Технические характеристики

1. Корпус

2.  Блок управления

3.  Воздухозаборная решетка

4.  Воздуховыпускная решетка

5.  Колесная опора

6.  Барашковый винт

7.  Кнопка сброса аварийного термостата

8.  Кабельный ввод

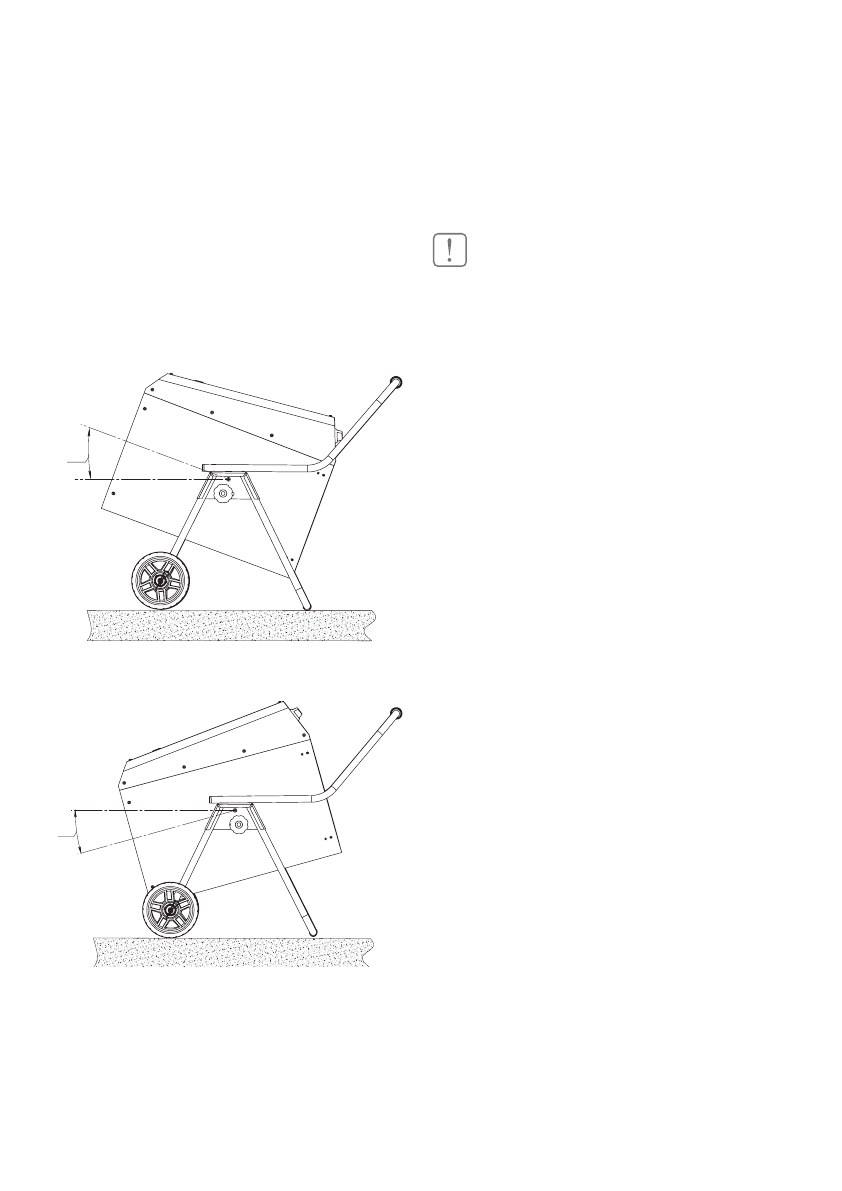

Прибор имеет возможность регулировки угла

наклона 20° Вверх (Рис. 7) и 15° Вниз (Рис.  8).

Фиксация производится барашковым винтом.

20°

Рис. 7

15°

Рис. 8

Работа тепловентилятора возможна в одном из

следующих режимов:

-  прибор выключен;

-  вентиляция (без нагрева);

-  вентиляция с частичным включением элек-

тронагревательных элементов;

-  вентиляция с включением электронагрева-

тельных элементов на полную мощность.

Подключение прибора

ВНИМАНИЕ!

Для изделий BHP-P2-22 и BHP-P2-30 силовой ка-

бель должен иметь сечение медной жилы не

менее 10  мм

2

. В щите питания должны иметься

плавкие вставки или автоматические выключате-

ли для защиты электропроводки от перегрузок на

40 А для изделия BHP-P2-22, на 50 А для изделия

BHP-P2-30.

Работы должен производить специалист, имею-

щий допуск на проведение работ с электрообору-

дованием до 1000 В.

Модель P2-22

Для подключения к стационарной электросети

тепловая пушка комплектуется трёхфазной вил-

кой (Рис. 6.1), установленной на корпус изделия.

Подключение к электросети осуществляется

путём  включения переносной розетки, предва-

рительно подключеной к щиту питания в вилку

прибора.

Модель P2-30

Для подключения к стационарной электросети

необходимо (Рис. 9):

 - открутить винты(1) (4 шт.);

 - выдвинуть лючок (2);

 - продеть силовой кабель(3) (в комплект поставки

не входит) через кабельный ввод (4);

 - подключить силовой кабель к клеммной колод-

ке согласно маркировке;

 - установить лючок(2), прикутив его винтами(1);

 - затянуть гайку кабельного ввода, жестко зафик-

сировать кабель;

 - подключить силовой кабель к щиту питания.
