Подготовка изделия к работе

Подготовка изделия к работе

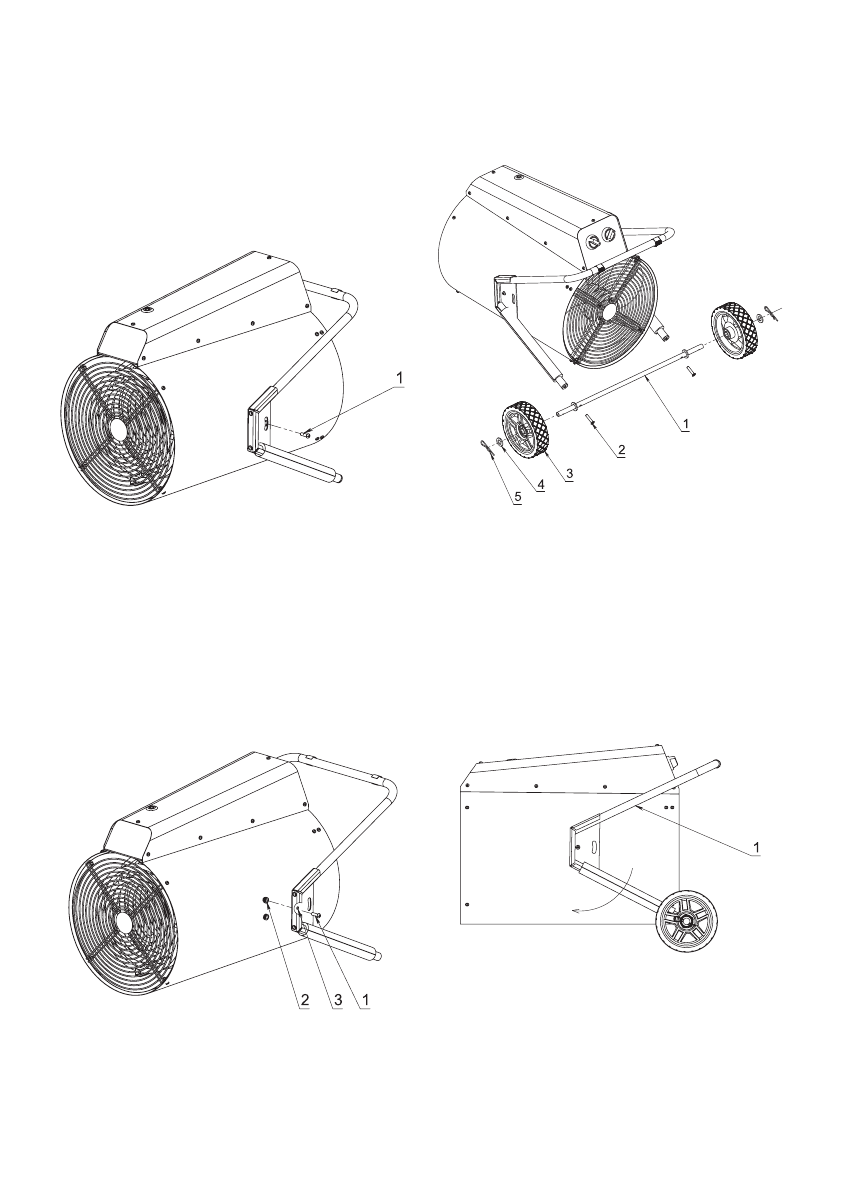

Изделие находится в транспортировочном по-

ложении (Рис. 1).  Для приведения прибора в ра-

бочее положение  необходимо выкрутить  болт

М6х20 (2 шт.) (1), как указанно на рис. 1.

Рис. 1

Совместить отверстие в опоре (3) с верхней резь-

бовой гайкой (2) на корпусе и наживить винт

М6х20 (2 шт.) (1) с обеих сторон тепловентилятора

(Рис. 2)

ПРИМЕЧАНИЕ

 Винты

М6х20

не закручивать до упора, опора должна

свободно вращаться.

Рис. 2

1.  Винт М6х20

2.  Резьбовая гайка

3.  Отверстие в опоре

Установить колеса (3) и шайбы (4) на ось (1) на ко-

лёсной опоре винтами (2).

Рис. 3

1. Ось

2.  Винт М6х30

3. Колесо

4.  Шайба 12

5. Шплинт

Перевести колесную опору (1) (Рис. 4) в горизон-

тальное положение, повернув её, как указанно на

рис. 5.

Рис. 4

Закрутить барашковые винты (1) и винт М6х20

(2 шт.) (3) с обеих сторон. Отверстия (7) на ручке (5)

совместить с резьбовыми гайками (8) на колесной

опоре и закрутить винты (4) . Снять транспортиро-

вочные изоляторы (6). Прибор готов к использова-

нию. (Рис. 5).
